ФОТОАЛЬБОМ экспозиция Военно-исторического музея бронетанкового вооружения и техники. Вообще, говоря об этом музее, часто приходится употреблять слово «уникальный». И это действительно так. Несмотря на относительную молодость (музей открыт 10 сентября 1972 г.), в нем собрана самая большая и разнообразная в мире коллекция гусеничных и колесных боевых машин. Сейчас здесь экспонируется более 300 образцов, среди которых кроме советской представлена техника еще десяти государств. Именно эта коллекция послужила основой для создания предлагаемого альбома-книги.
Данное издание первый альбом знаменитого музея в Кубинке.
Вот здесь он шел. Окопов три ряда.
Цепь волчьих ям с дубовою щетиной.
Вот след, где он попятился, когда
Ему взорвали гусеницы миной.
Но под рукою не было врача,
И он привстал, от хромоты страдая,
Разбитое железо волоча,
На раненую ногу припадая.
Вот здесь он, все ломая, как таран,
Кругами полз по собственному следу
И рухнул, обессилевший от ран,
Купив пехоте трудную победу.
Издание подготовлено фирмой "Ракурс".
Авторская группа:
Текст:
В. Брызгов
О. Ермолина
Художник:
С. Кузьмич
Фотографии:
И. Калабухов
И. Курашов
В. Мошин
В. Юдин
Техническое редактирование: А. Романов (издательство "Гончаръ")
Издательство "Гончаръ" и фирма "Ракурс" благодарит ГБТУ МО РФ, Военно-исторический музей БТВТ за помощь при подготовке издания.
Глава IV Советские бронеавтомобили, бронетранспортеры и боевые машины пехоты

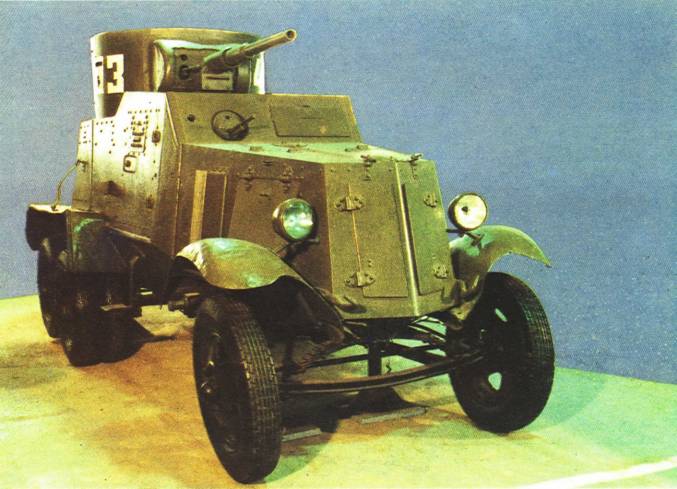

БРОНЕАВТОМОБИЛЬ БА-27М
Разработан в 1931 году. Выпускался серийно с 1931 г. Состоял на вооружении Советской Армии. Использовался в боях с японскими милитаристами на Дальнем Востоке.
Масса, т. 4,5
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм .. 4830x1930x2540
Вооружение
пушка, шт.. 1
калибр, мм.. 37
боекомплект, выстрелов .. 40
пулемет, шт. 1
калибр, мм . 7,62
боекомплект, патронов .. 2016
Броневая защита, мм 8
Мощность двигателя, л.с 40
Скорость максимальная, км/ч 48
Запас хода по шоссе, км.. 300
Глубина водных преград, преодолеваемых вброд, м 1,0
База – шасси автомобиля "Форд-Тимкен".
Общая компоновка – классическая автомобильная; двигатель расположен спереди. Вооружение – пушка "Гочкис" и пулемет имеют плечевые упоры для наводки по вертикали, башня поворачивается с помощью стрелка.
Защита – корпус клепаный, из броневых катаных листов, башня заимствована с легкого танка МС-1.
Шасси – двигатель карбюраторный, четырехцилиндровый, жидкостного охлаждения; трансмиссия механическая, состоящая из однодискового сцепления, четырехскоростной коробки передач с демультипликатором, карданных валов и двух дифференциалов с главными передачами "червячного типа.

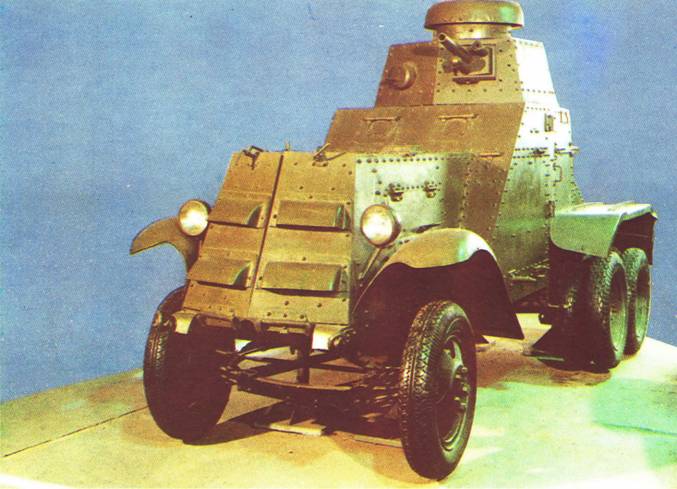

БРОНЕАВТОМОБИЛЬ БА-3
Разработан в 1934 году. Выпускался серийно с 1934 г. Состоял на вооружении Советской Армии. Использовался в боях с японскими милитаристами на Дальнем Востоке.
Масса, т 6
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм .. 4770x2110x2350
Вооружение
пушка, шт.. 1
калибр, мм.. .. 45
боекомплект, в ыстрелов 40
пулемет, шт.. 2
калибр, мм .. . 7,62
боекомплект, патронов .. 3276
• Броневая защита, мм 8
Мощность двигателя, л.с. 40
Скорость максимальная, км/ч. 63
Запас хода по шоссе, км.. 260
Глубина водных преград, преодолеваемых вброд, м 1,0
База – шасси автомобиля ГАЗ-AAA.
Общая компоновка – классическая автомобильная; двигатель расположен спереди.
Вооружение – пушка и пулемет установлены в башне, второй пулемет закреплен в шаровой установке в лобовом листе корпуса.
Защита – корпус изготовлен из катаных броневых листов, башня заимствована у танка Т-26; в кормовой части корпуса имеются двухстворчатые двери.
Шасси – двигатель карбюраторный, четырехцилиндровый, жидкостного охлаждения; трансмиссия механическая; задние мосты ведущие с "червячными" главными передачами; колеса с пневматическими шинами; запасные колеса выполняли роль поддерживающих колес при преодолении валунов.
