Противотанковая мина ТМ-89 инструкция по устройству и применению

В настоящей инструкции изложены назначение, тактико-технические характеристики, устройство, принцип действия, правила применения, хранения и транспортирования противотанковой мины ТМ-89.

НАЗНАЧЕНИЕ

Противотанковая мина ТМ-89 предназначена для минирования местности против танков и другой подвижной техники противника.

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мина обеспечивает поражение танка или другой подвижной техники под всей нижней проекцией.

Тип мины Противотанковая, кумулятивно-фугасная

Тип взрывателя Неконтактный, магнитный, с встроенным ампульным источником тока

Время дальнего взведения взрывателя мины От 20 до 700 с

Температурный диапазон применения От минус 30 до плюс 50°С

Способ установки мины Вручную, заградителем ГМЗ-3, оборудованием ВМР-2

Срок боевой работы в минном поле до 30 сут

Габаритные размеры мины:

диаметр 320 мм

высота 132 мм

Габаритные размеры упаковки с минами 727×400×417 мм

Количество мин в упаковке 4 шт.

Масса:

мины 11,5 кг

заряда ВВ (ТГ 40/60) 6,7 кг

детонатора 0,17 кг

пороховой навески (ДРП-3) вышибного заряда 0,07 кг

упаковки с минами 63,5 кг

Гарантийный срок хранения мины с встроенным ампульным источником тока 10 лет

Состав комплекта

Мина с взрывателем 1 шт.

Детонатор 1 шт.

Пусковой механизм 1 шт.

Ключ 1 шт. (на 4 мины)

Мины поставляются с завода-изготовителя с встроенными взрывателями и установленными в них дистанционными механизмами (с красной крышкой) для установки заградителем ГМЗ-3 или вручную.

Комплект пусковых механизмов (с крышкой черного цвета) предназначен для установки мин с вертолетного раскладчика ВМР-2.

Пусковые механизмы устанавливаются во взрыватели вместо дистанционных механизмов перед применением мин.

УСТРОЙСТВО МИНЫ

Мина (рис. 1) состоит из боевой части, взрывателя 1, вышибного заряда (ВЗ) 2, предохранительно-исполнительного механизма (ПИМ) 14 и детонатора.

Сборка боевой части с взрывателем, ВЗ и ПИМ производится на заводе-изготовителе.

Установка детонатора в мину производится перед ее применением.

Боевая часть состоит из стального корпуса 7 с кумулятивной облицовкой 9, снаряженного зарядом ВВ 8. В верхней части корпуса имеется кольцевой узел крепления взрывателя, содержащий стальное 5 и дюралюминиевое 4 кольца и резиновую прокладку 3.

Стальное дно мины (рис. 2) соединено с корпусом закаткой и имеет две заливочные горловины 2, закрытые крышками 3, и скобу 5 с матерчатой ручкой 6 для переноски мины, стакан 16 (рис. 1) под детонатор, закрытый в транспортном положении полиэтиленовой заглушкой 8 (рис. 2), и узел крепления детонатора.

Узел крепления детонатора имеет стальную крышку 7 с пружинным фиксатором 10, закрепленную на дне с помощью петли 4 и закрытую в транспортном положении лентой 1 красного цвета.

Взрыватель предназначен для подрыва заряда ВВ мины при воздействии на нее магнитного поля танка, бронетранспортера или автомобиля.

а

б

Рис. 1. Противотанковая мина ТМ-89:

а – общий вид; б – разрез; 1 – взрыватель; 2 – вышибной заряд; 3 – прокладка; 4, 5, 6 и 10 – кольца; 7 – корпус; 8 – заряд ВВ; 9 – облицовка кумулятивная; 11 – фланец; 12 – втулка; 13 – ВВ детонатора; 14 – ПИМ; 15 – корпус детонатора; 16 – стакан; 17 – корпус вышибного заряда

а

б

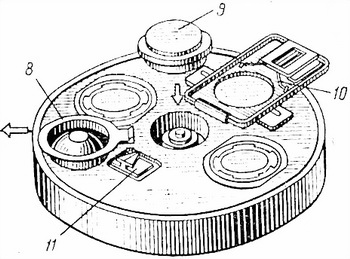

Рис. 2. Противотанковая мина ТМ-89, вид с донной части:

а – транспортное положение; б – положение перед установкой детонатора в мину (крышка откинута, заглушка извлечена из стакана); 1 – лента; 2 – горловина заливочная; 3 и 7 – крышки; 4 – петля; 5 и 11 – скобы; 6 – ручка; 8 – заглушка; 9 – детонатор; 10 – фиксатор
