Ручную правку листового металла производят на плите или наковальне при помощи деревянных киянок или молотков, сделанных из меди, свинца, алюминия или резины.

Заготовки из прутковой и профильной стали правят стальными молотками с круглым выпуклым бойком. Крупные заготовки правят ударами кувалды или на механических молотах и прессах. Так как при ударах стальным молотком на металле неизбежно остаются следы, при правке изделий с уже обработанной поверхностью применяют подкладки из мягких материалов (дерево, латунь и др.).

Наиболее трудоемкой является операция правки листового металла. Различают три случая: правка волнистости полосы или на краях, правка изогнутых (серповидных) заготовок под линейку и правка выпучин.

При правке волнистости полосы или края заготовки, что чаще всего получается при вырезании ее из листа, наносят удары молотком, начиная от наиболее выпуклых мест к краям. Наиболее сильные удары наносят в середине выпуклости и уменьшают силу удара по мере приближения к краям. Таким образом, выпуклые участки полосы осаживаются и волнистость выравнивается. Чем тоньше листовая заготовка, тем аккуратнее и внимательнее надо ее править, так как при неправильном ударе молотком его боковые грани легко могут испортить заготовку или даже пробить ее.

Правку длинных, узких, серповидно изогнутых заготовок производят на плите под линейку с помощью деревянной киянки или молотка со стальным выпуклым бойком. Заготовку кладут плашмя на плиту, прижимают одной рукой и наносят удары, начиная с более короткой вогнутой кромки изогнутой заготовки, т. е. той, где металл сжат и его необходимо растянуть. В начале правки удары по вогнутой кромке должны быть более сильные и по мере приближения к противоположной кромке – всё слабее и слабее. Этим достигают того, что вогнутая, более короткая, кромка постепенно вытягивается и заготовка выпрямляется. Процесс выпрямления периодически контролируют линейкой.

Правку выпучин производят на плите, которая по своим размерам должна быть больше заготовки настолько, чтобы края последней не свешивались с плиты. Перед началом правки выпучины обводят мелом или простым карандашом, затем заготовку кладут на плиту выпуклым местом вверх и начинают наносить удары молотком рядами, от края заготовки в направлении выпучины. Под ударами молотка металл вокруг выпуклого места вытягивается, постепенно выравнивается, и выпучина исчезает. Нельзя сразу наносить удары по выпуклому месту – от этого оно еще больше увеличивается. Удары наносят частые, но не сильные. По мере приближения к центру выпуклости удары должны становиться слабее.

Полосы из мягких алюминиевых и медных сплавов лучше править через прокладку из гетинакса или текстолита толщиной 1,5–3 мм. В этом случае ровная неповрежденная поверхность получается даже при работе обычным стальным молотком.

Тонкий (до 0,5 мм) листовой металл правят на стальной плите, притирая металлическим или деревянным бруском с закругленными кромками.

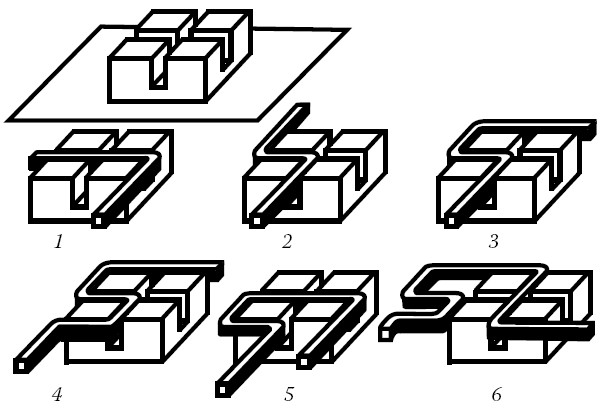

Путем гибки из прямолинейной заготовки получают криволинейное изделие. Сгибают заготовки вокруг какой-либо оправки, форму которой она принимает, в тисках или на плите на нужный угол. На рис. 13 изображены оправка и последовательные операции гибки квадратного прутка для изготовления фигурного элемента решетки.

Рис. 13. Последовательные операции гибки элемента решетки из квадратного прутка на специальной оправке

При толстых заготовках гибку осуществляют ударами молотка, лучше всего деревянного, не оставляющего на металле следов от удара. Проволоку гнут плоскогубцами или круглогубцами.

В процессе гибки наружные слои металла растягиваются и удлиняются, а внутренние, сжимаясь, укорачиваются. Неизменным по длине остается так называемый нейтральный слой, который у симметричных по сечению заготовок (квадратных, прямоугольных, круглых, овальных, шестигранных и др.) лежит на равном расстоянии от сторон, посередине, а у несимметричных профилей (треугольного, полукруглого) нейтральный слой проходит через центр тяжести сечения. Если радиус гибки очень мал, в металле могут образоваться трещины. Чтобы этого избежать, не следует гнуть по радиусам меньшим, чем двойная толщина заготовки.

Листовой металл после прокатки имеет волокнистую структуру. Чтобы не получалось трещин, его следует гнуть поперек волокон или так, чтобы линия сгиба составляла с направлением прокатки угол, равный 45°.

При гибке деталей из листового металла, проволоки круглого и квадратного сечения, полос и т. п. часто возникает распружинение, т. е. угол изгиба несколько увеличивается, а деталь выпрямляется после снятия напряжения. Величина угла, на который распрямляется деталь, вследствие упругой отдачи зависит от степени упругости металла, его толщины и радиуса изгиба. Заранее точно определить угол пружинения очень трудно, поэтому приходится заготовки загибать сильнее, т. е. с заведомо меньшими радиусами и углами изгиба, а оснастку (оправки) для получения точных изгибов деталей необходимо подбирать и доводить опытным путем.

Гибку деталей из тонких заготовок производят не ударами, а сглаживанием. Гибку заготовок из листового и полосового металла толщиной более 0,5 мм и из круглого материала диаметром более 4 мм производят на оправках ударами молотка. Форма оправки должна соответствовать форме изгибаемого профиля с учетом деформации металла. Наименьшие радиусы гибки листового материала в холодном виде приведены в табл. 2 Приложения. При меньших радиусах гибку следует производить в нагретом состоянии.

При гибке деталей под углом 90° заготовку детали зажимают в тиски так, чтобы линия гибки находилась на уровне верхней кромки губок или нагубников тисков. Гибку производят обычно за два приема: сначала ударом по верхней части заготовки, а затем внизу у губок под углом 90°. Первый прием лучше выполнять деревянным молотком, так как он не портит поверхности детали. Угол в месте перегиба обычно формируют металлическим молотком. Ударять им нужно равномерно всей поверхностью бойка.
