Считывающие устройства с использованием специального интерфейса
Считывающие устройства со специальным интерфейсом, обмен по которому осуществляется сигналами с уровнями TTL, более распространены, чем считывающие устройства с интерфейсом RS232. Во всяком случае, они значительно дешевле. Такие считывающие устройства не содержат микроконтроллера и выполнены на ИС средней степени интеграции или специальных ИС. Их электронные узлы можно разделить на две части:
• аналоговую часть, включающую предварительный усилитель (часто с автоматической регулировкой коэффициента усиления), за которым следует схема, восстанавливающая модулированный сигнал F/2F;
• цифровую часть, преобразующую информацию частотно модулированного сигнала (F/2F) в последовательность логических единиц и нулей.
В современных считывающих устройствах для обработки информации всех дорожек применяют специальные интегральные схемы, в которых на одном кристалле совмещаются и аналоговые, и цифровые узлы (mixed-signal).
Самые первые считывающие устройства использовали традиционные интегральные схемы средней степени интеграции и некоторое число дискретных компонентов.
Как в первом, так и во втором случае взаимодействие с устройством считывания осуществляется по специальному интерфейсу, использующему для передачи сигналов уровни TTL. Интерфейс образуют три линии, передающие следующие сигналы:
• сигнал наличия карты (
• сигналы считанных данных (
• тактовый сигнал или строб-импульс (
Основные различия между разными типами считывающих устройств данного класса в наибольшей степени касаются длительности тактовых импульсов. Она может быть фиксированной и равняться, например, 20 мкс либо составлять часть от длительности каждого бита (например, четверть). Кроме этого, надо упомянуть о редких считывающих устройствах, которые выдают неинвертированные данные (DATA).
Как и считывающие устройства с интерфейсом RS232, считывающие устройства со специальным интерфейсом TTL требуют напряжения питания +5 В, которое удобно снимать с разъема джойстика, тем более, что этот разъем может одновременно служить портом для ввода данных.
Учитывая трудности, с которыми придется встретиться некоторым из наших читателей в приобретении нового или подержанного считывающего устройства, мы решили разработать собственную версию его электронной и механической части. Все было продумано так, чтобы каждый радиолюбитель мог выполнить Это устройство. Причем выбирались только широко распространенные материалы и компоненты.
Построенное в строгом соответствии с нашими рекомендациями считывающее устройство обладает характеристиками, сравнимыми с характеристиками промышленных моделей, и в то же время хорошо подходит для трансформации в кодер (что и предполагалось с самого начала изучения).
По сравнению с головкой магнитофона к головке считывающего устройства, особенно с ручным манипулированием, предъявляются совершенно другие механические требования. Как в том, так и в другом случае необходимо обеспечить надежный контакт между головкой и дорожкой, избегая, тем не менее, излишнего давления, которое повлечет преждевременный износ обеих. Также следует соблюдать строгую перпендикулярность головки по отношению к дорожке.
Магнитные карты могут быть деформированы, иметь различную толщину и быть рассчитанными на разные кинематические схемы прохождения через считывающие устройства. При разработке своего устройства мы учитывали все эти моменты.
Внимательное изучение ручных считывающих устройств промышленного изготовления выявило практически идентичный принцип их работы. Он заключается в следующем: карта вставляется в направляющий желобок, по ширине немного больший толщины карты, в то время как головка закрепляется на достаточно упругом держателе, гарантирующем определенное постоянство давления и расположения.
Вышесказанное касается в полной мере и считывающего устройства фирмы American Magnetics, вид которого представлен на рис. 3.7 и 3.8.

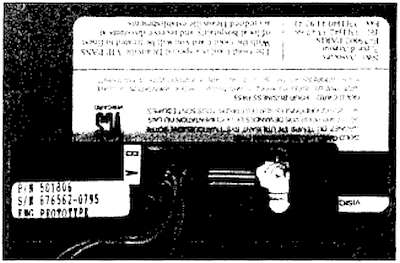

Рис. 3.7. Считывающее устройство фирмы American Magnetics (вид сбоку)
Рис. 3.8. Считывающее устройство фирмы American Magnetics (общий вид)
