Не секрет, что бронирование ДБМ (БТР, БМП) намного слабее, чем у танков, и в случае срабатывания ЗУДТ и ПТС на их броне при таком совместном взрыве боевая машина может получить серьезные повреждения. Как показывают имеющиеся результаты испытаний, в указанных условиях могут возникать проломы и значительные остаточные деформации броневых деталей, трещины сварных швов корпусов и башен защищаемого объекта. Кроме того, при этом во внутреннем объеме защищаемого объекта возникает сложная суперпозиция из нескольких ударных волн с амплитудой и временем действия, достаточная для причинения ущерба членам экипажа (разрыв барабанных перепонок и т.д.).

Для исключения вышеуказанных проблем ЗУДТ размещены между слоями наполнителя из вспененного полимерного материала, который обеспечивает плавное торможение разбрасываемых взрывом металлических пластин, что, с одной стороны, позволяет им наносить повреждения проникающей кумулятивной струе, траекторию движения которой они пересекают. С другой стороны, торможение пластин в таком наполнителе снижает скорость их удара по соседним взрывным реактивным элементам до величины, безопасной с точки зрения возбуждения детонации в зарядах ВВ соседних взрывных реактивных элементов (рис. 9). Кроме того, торможение металлических пластин взрывных реактивных элементов способствует уменьшению воздействия их удара по защищаемому объекту.

В рассматриваемом варианте ЗУДТ дополнены упругими элементами, прилегающими к их поверхности. Это ведет к дополнительному снижению вероятности передачи детонации между соседними взрывными реактивными элементами, а также повышает эффективность устройства.

Такие ЗУДТ защищают объект ББМ от поражения моноблочными ПТС с бронепробиваемостью до 500 мм, а также от действия вторичных поражающих факторов, возникающих при совместном взрыве кумулятивного средства поражения и взрывных реактивных элементов.

Для защиты танков и других ББМ на их базе могут применяться гибкие быстросъемные защитные конструкции, которые устанавливаются поверх штатных резинометаллических экранов или на силовые экраны с динамической защитой, как, например, в случае с БМПТ. Модуль обеспечивает защиту от кумулятивных средств при стрельбе в нормаль к борту (рис. 9).

Совершенствование ЗУДТ лобовых проекций корпуса и башни в большинстве случаев должно осуществляться наряду с совершенствованием собственной защиты объекта. Также перспективным решением может быть использование многослойной динамической защиты, интегрированной непосредственно в массив бронирования на нескольких уровнях, которая реализована в виде съемных модулей [8].

Проводимые исследования по увеличению защиты отечественных танков Т- 80У и Т-72Б, а также их более ранних модификаций неразрывно связаны с вопросом изменения их массогабаритных характеристик. Из-за жестких требований к данным показателям возможности дальнейшего повышения уровня защиты танков семейства Т-72 и Т-80 только за счет наращивания дополнительных защитных блоков (рис. 10) без замены комбинированной брони к настоящему времени, по мнению ряда источников [9], практически исчерпаны.

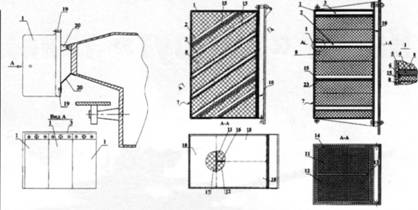

Рис. 9. Установка универсальной ДЗ на бортовых участках БМПТ и БМП (варианты исполнения).

1 – борта корпуса; 2 – крыша корпуса; 3 – башня; 4 – надгусеничные полки; 5 – наружные броневые стенки полок; 6 – верхние бортовые экраны; 7 – нижние бортовые экраны; 10 – зигзагообразные экраны; 11 – элементы динамической защиты; 12, 14 – болты; 13 – броневые крышки; 15 – петли.

1 – контейнер; 2,3 – устройства, расположенные под углом 90'; 4 – заряд ВВ; 5, 6 – металлические пластины; 7 -лицевая стенка контейнера; 8 -слой наполнителя; 11, 12 – части ВВ, разделенные перегородкой; 13 – перегородка; 14 – торцевая сторона; 15 – упругий элемент; 16 – Т-образная перегородка; 17- отделенный перегородкой заряд ВВ; 18 – отдельная конструкция для каждого заряда ВВ; 19 – узлы крепления; 20 – узлы крепления экрана к объекту; 23 – перегородка из стали.

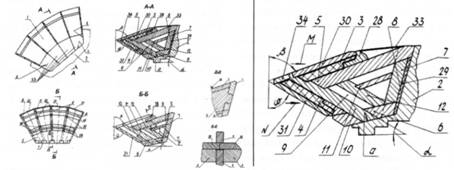

Рис. 10. Один из вариантов усиления защиты башни танка при помощи модулей с комбинированной защитой:

1 – защитный блок-модуль; 2 – корпус; 3,4 – заряды ВВ; 5 – верхняя плита; 6 – нижняя бронеплита; 7 – тыльная бронеплита; 8 – пластина; 9 – перегородка; 10 – защитная плита; 11 – пластина; 12 – броневая пластина; 28 – вставки; 29 – противорадиационная прокладка; 30,31 – верхняя и нижняя броневые крышки блока; 33 – крышка; 34 – сьемная броневая крышка, М – БОПС; N – кумулятивный снаряд.
