Артиллерийские тягачи Советской Армии
вернуться

Прочко Е. И.

Шрифт:

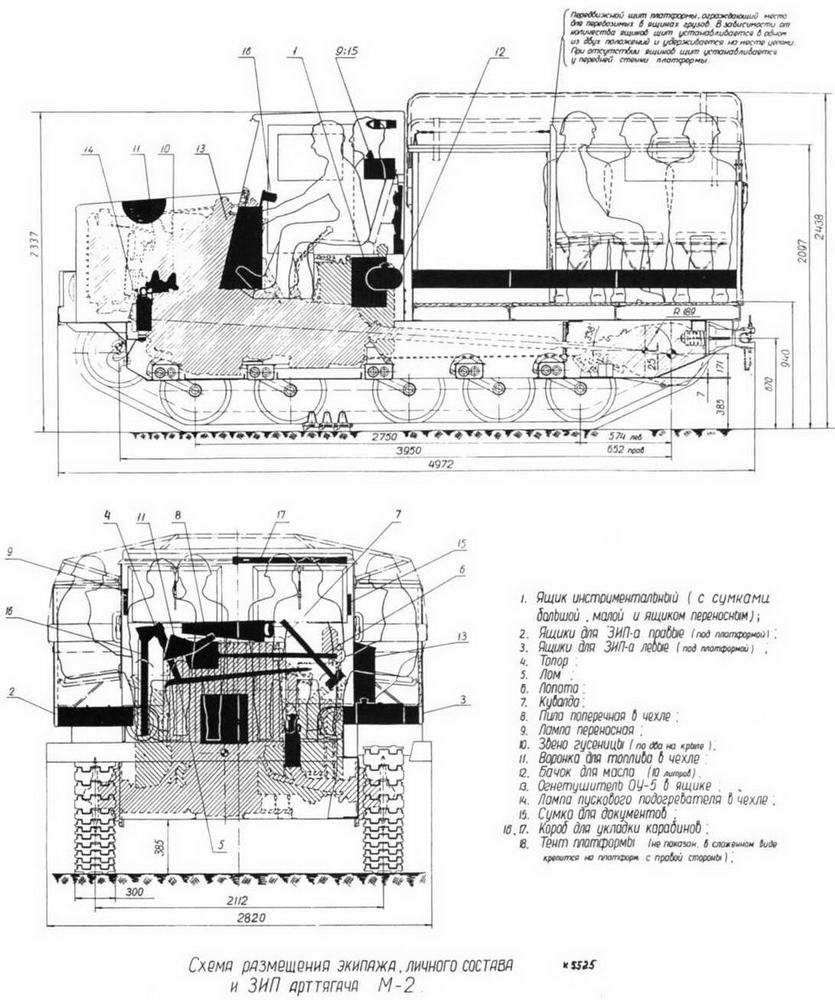

Фотокопия из альбома НАТИ

Таким образом в определенной степени решалась проблема холодного запуска дизеля. На первых партиях двигателей ЯАЗ-204Б, а вероятно, и многих более позднего выпуска, ставились американские насос-форсунки «60» типа «А» как более надежные, с лучшими пусковыми свойствами. По воспоминаниям ветеранов ОКБ-40, на некоторые ответственные серии тягачей М-2 еще долго, по крайней мере до 1953 года, ставились целиком силовые агрегаты GMC-4-71 из старых ленд-лизовских запасов (причем с полного согласия военпредов). Они были безотказны и работали лучше отечественных аналогов, хотя технически наши дизели ЯАЗ-204Б тогда уже были гораздо совершеннее своих американских прототипов военных лет.

Производство тягачей М-2 велось в течение 8 лет — по 1955 год, когда им на смену пришли более современные, с лучшими ТТХ легкие харьковские тягачи АТ-Л. В артиллерийских частях Советской Армии вплоть до середины 1960-х годов тягачи М-2 успешно буксировали противотанковые 85-мм пушки Д-48, полевые 100-мм пушки БС-3, 152-мм гаубицы Д-1, 152-мм пушки-гаубицы Д-20, 57-мм зенитные пушки С-60, 85-мм зенитные пушки 52-К, а в перегрузку — гаубицы-пушки МЛ-20 и корпусные 122-мм пушки А-19.

< image l:href="#"/>

И.И.Матвеев, главный конструктор проекта тягача М-2

Тягачи М-2 с 240-мм минометами М-240 на буксире выдвигаются по ул. Горького к Красной площади. 7 ноября 1955 года

Тактико-технические характеристики артиллерийского тягача М-2
Масса в снаряженном состоянии без груза, кг 7190
Грузоподъемность платформы, кг 2000
Масса буксируемого прицепа, кг 6000
Мест в кабине 3
Габариты, мм:
длина 4973
ширина по бамперу 2820
ширина по платформе 2700
высота по кабине (по тенту) 2450
высота под нагрузкой 2325
База опорных катков, мм 2750
Колея (по серединам гусениц), мм 2112
Ширина гусениц, мм 300
Дорожный просвет (под нагрузкой) 370
Среднее удельное давление на грунт, кг/см2:
с грузом на платформе 0,557
без груза 0,436
Максимальная мощность двигателя по ГОСТу, л.с. 110
при частоте вращения, об/мин 2000
Максимальная расчетная скорость с нагрузкой без прицепа по шоссе, км/ч 40,6
Максимальная достигнутая скорость, км/ч 35
Запас хода с нагрузкой без прицепа, км: по шоссе 460
по грунту 315
Запас хода с нагрузкой и с прицепом, км: по шоссе 330
по грунту 225
Максимальная сила тяги на крюке (расчетная), кгс 4940

В эти годы ладные и добротные М-2 были непременными участниками всех праздничных парадов, их снимали в кино (достаточно вспомнить, например, художественный фильм «Максим Перепелица»). Некоторые тягачи М-2 оборудовались крановой стрелой для выполнения монтажно-погрузочных работ (выпущено 28 единиц в 1955 году). На базе М-2 были построены опытные образцы траншеекопателей, передовых наблюдательных пунктов и комбайнов для укладки кабелей связи. В середине 1960-х годов во ВНИИ-100 был построен ходовой образец тягача М-2 с бортовыми бесступенчатыми и реверсивными гидрообъемными трансмиссиями с использованием аксиально-поршневых гидромашин.

Полных данных по производству М-2 на ММ3 пока найти не удалось. Известно лишь, что в 1952 году была выпущена 351 машина, в 1954 году — 552 и в 1955 году — 413. Тогда же на базе основных агрегатов М-2 строился большой серией плавающий гусеничный транспортер К-61.

Рациональная конструкция тягача М-2 вызвала интерес у наших союзников. В Венгрии аналогичный тягач выпускался фирмой Csepel под маркой К-800 с 6-цилиндровым дизельным двигателем Д-613 мощностью 125 л.с.; при плотной посадке вмещал в кузове 14 человек. Основные параметры его сохранялись на уровне М-2. В Югославии тягач производился по венгерскому образцу (фактически по М-2) фирмой FAP под маркой GJ-800 и имел 6-цилиндровый двигатель FAMOS мощностью 120 л.с. Широко применялся тягач М-2 и в армии Китая. Похоже, у нас ни одна такая машина не сохранилась. Долгие годы стоявший во дворе МВТУ им. Баумана новый М-2 потом вернули на родной завод в Мытищи, где его ходовую часть использовали для изготовления памятника СУ-76М, который и сейчас стоит перед зданием заводоуправления ММ3.

АТ-П

Полубронированный тягач АТ-П

Война еще раз показала, что для буксировки противотанковой, дивизионной и малокалиберной зенитной артиллерии, а также тяжелых минометов, обычно действующих на переднем крае под обстрелом противника, нужен малогабаритный, быстроходный гусеничный тягач с пулеметом для самообороны, типа довоенного «Комсомольца», но более подвижный, надежный, с бронезащитой в походном положении не только экипажа, но и всего орудийного расчета. Его маневренность при смене огневых позиций в условиях быстротекущего боя не должна уступать противостоящим танкам и САУ. Над таким полубронированным четырехкатковым тягачом АТП-1 на базе легкого танка Т-70М для обслуживания в первую очередь наиболее уязвимой противотанковой артиллерии работало в 1944 году ОКБ-40 в Мытищах, но изготовить машину не успели — в конце войны завод получил другое задание. Вернулись к этой идее только на пороге 1950-х годов, когда поступление на вооружение Советской Армии новых 85- и 100-мм противотанковых, 57-мм зенитных пушек и 160-мм минометов потребовало и соответствующих условиям их применения мобильных и хорошо защищенных средств тяги. И снова эту работу поручили ММ3, главный конструктор которого Н.А.Астров, создатель аналогичного по назначению тягача «Комсомолец», хорошо знал специфику проектирования и использования машин такого типа.

К работе над новым артиллерийским тягачом с максимальным использованием автомобильных агрегатов, получившим заводской индекс «561», приступили в начале 1951 года. Общую идеологию машины и ее компоновку создал Н.А.Попов — начальник СКВ по тягачам. Моторную группу вел Н.Г.Чеканов, трансмиссию — И.Я.Цвейбель, ходовую часть — Р.А.Аншелевич, бронекорпусом занимался А.В.Богачев. Главным конструктором проекта был Н.В.Чукалевский, ведущим конструктором — Д.И.Сазонов (впоследствии — И.Д.Картын).

< image l:href="#"/>

Схема общей компоновки тягача АТ-П:

1 — направляющее колесо; 2 — опорный каток; 3 — поддерживающий каток; 4,5,16 и 22 — сиденья; 6 — бортовая передача; 7 — ведущее колесо; 8 — рычаги управления бортовыми фрикционами и тормозами; 9 — педаль главного фрикциона; 10 — педаль управления дроссельными заслонками карбюратора; 11 — полуось; 12—главная передача; 13 — коробка передач; 14 — главный фрикцион; 15 — пулемет; 17 — двигатель; 18 — вентилятор; 19 — водяной радиатор; 20 — масляный радиатор; 21 — топливный бак; 23 — тягово-сцепной прибор
