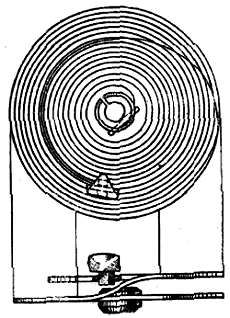

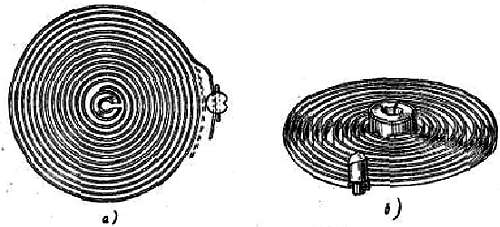

Фиг. 52. Спираль с внешней концевой кривой.

Колодка спирали имеет разрез, который обеспечивает плотную посадку на ось и в то же время позволяет повернуть ее в нужном направлении. Широкий разрез колодки может нарушить равновесие баланса и отразиться на точности хода.

Неаккуратное обращение со спиралью при ее монтаже может повести к повреждению витков. Для того чтобы колебательная система обеспечивала правильный ход часов, спираль должна точно соответствовать балансу. От калибра часового механизма зависит размер и вес баланса.

В зависимости от размера и веса баланса подбирают спираль с соответствующими параметрами, т. е. к каждому балансу должна быть подобрана спираль определенной упругости, длины и сечения. Промышленностью выпускаются спирали соответственно размеру часового механизма. На упаковке спирали указываются в линиях или миллиметрах размеры, относящиеся к калибру часов, тем самым указывающие назначение спирали. Необходимо помнить, что спираль на заводе индивидуально подгоняется к каждому балансу. В часах одного типа эту подгонку производят за счет изменения длины спирали.

Для нормальной работы колебательной системы важно не только соблюдение параметров спирали, но и правильность ее установки. В процессе чистки и обработки к спирали не разрешается касаться пальцами. Они оставляют след на спирали, который приводит к появлению ржавчины, а это выводит спираль из строя. Ржавчина на спиралях может появляться во время хранения во влажном помещении, а также в упаковке, впитывающей влагу.

В местах крепления внутреннего и внешнего витков спираль должна иметь правильную форму. Внешний виток должен иметь такую форму, чтобы при установке и закреплении колонки в мосту баланса он свободно вошел между штифтами градусника.

При повороте градусника в любую сторону штифты его не должны отгибать спираль, зажимать и касаться ее. Штифты градусника устанавливаются так, чтобы расстояние между ними было примерно равно двойной толщине спирали. Необходимо помнить, что чем меньше расстояние между штифтами градусника, тем легче регулировать ход часов. Большое расстояние между штифтами градусника приводит к изменению амплитуды колебаний баланса, т. е. к изменению показаний часов.

Длина спиральной пружины не должна изменяться во время хода часов даже на ничтожную величину, а свободная «игра» спирали между штифтами приводит к постоянному изменению действующей длины спирали. Виток то касается штифтов, то отходит от них. Сильное трение спирали, зажатой между штифтами градусника, также приводит к плохому ходу часов.

Спираль, установленная на оси баланса и помещенная в механизм, должна располагаться в плоскости, параллельной плоскости обода баланса. Наружные витки, даже в момент максимального развертывания не должны соприкасаться с деталями механизма (ободом баланса, мостом баланса, зубьями центрального колеса, колонкой градусника и т. д.).

Шаг спирали должен быть одинаковым во всех направлениях.

Между весом баланса и жесткостью спирали существует расчетная зависимость. Чем больше вес баланса, тем сильнее спираль. Сильная спираль создает условия значительно более быстрого перемещения легкого баланса. Короткая спираль также более быстро перемещает баланс.

Часовому мастеру в отдельных случаях приходится заменять спираль. Такая необходимость появляется в том случае, когда часы спешат и утяжелить баланс невозможно, а спираль не имеет запаса или когда спираль испорчена так, что править ее нецелесообразно. Прежде всего производится предварительный подбор спирали. Размер спирали по диаметру определяется примерно половиной диаметра баланса (фиг. 53). Затем следует грубая (предварительная) проверка соответствия спирали балансу. Для этого спираль устанавливается на ось баланса, а если спираль без колодки, то она закрепляется на оси кусочком пластилина или воска.

Фиг. 53. Предварительное определение размера спирали.

Удерживая пинцетом конец внешнего витка (фиг. 54), поднимают баланс. В зависимости отвеса баланса и жесткости спирали последняя принимает коническую форму, растягиваясь на большую или меньшую длину. По длине растяжения спирали судят о ее годности. Если спираль слабая, то она растянется на большую длину, и наоборот.

Фиг. 54. Определение соответствия спирали балансу.

После предварительных испытаний длина спирали устанавливается проверкой, количества колебаний баланса в единицу времени. Количество колебаний баланса в час для любого часового механизма с анкерным ходом может быть определено, исходя из данных зубчатой передачи, по формуле

где N — число колебаний баланса в час;
