Нумерация элементов относится только к компонентам этого рисунка. На приведенной схеме показаны первичная цепь каскада промежуточного усилителя с согласующим трансформатором Т, упрощенная схема включения микросхемы TL494. Узел защиты представлен полнофункциональной схемой; он выполняет следующие основные функции:

• контроль длительности импульсов управления силовым каскадом;

• блокировка работы узла ШИМ-преобразователя в случае возникновения КЗ в каналах с отрицательными номиналами напряжений.

Оценка временного интервала, занимаемого положительным импульсом, проводится схемой постоянно. Слежение осуществляется с помощью элементов, подключенных к средней точке первичной обмотки согласующего трансформатора Т.

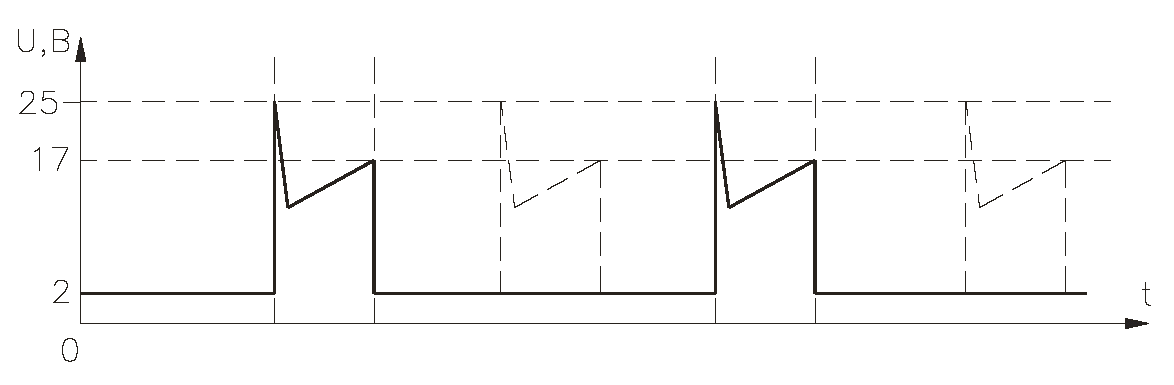

На среднем выводе первичной обмотки действует сигнал, форма которого представлена на рис. 1.7.

Рис. 1.7. Форма сигнала на среднем выводе первичной обмотки импульсного трансформатора ИИП

Резистор R14, диод D5 и конденсатор СЗ образуют схему выпрямителя и пассивного RC-фильтра импульсного сигнала. В итоге на конденсаторе СЗ появится положительное напряжение.

Уровень этого напряжения прямо пропорционален длительности импульсов управления, формируемых микросхемой ШИМ-преобразователя типа TL494. Напряжение, выделенное на конденсаторе СЗ, через резистор RIO подается на неинвертирующий вход внутреннего усилителя DA4 микросхемы TL494. На второй вход этого усилителя через вывод TL494/15 непосредственно поступает напряжение опорного источника +5 В.

Логика работы этого каскада в части контроля длительности импульсов похожа на функционирование аналогичного узла из схемы, приведенной выше на рис. 1.3.

Процесс контроля длительности импульсов управления включает в себя несколько этапов рабочего цикла узла защиты.

На внутреннем усилителе DA4 производится постоянное сравнение уровней напряжений, действующих на его входах. Усилитель не оказывает влияния на работу ШИМ-преобразователя, пока напряжение на выводе TL494/16 не превышает опорного уровня, постоянно установленного на выводе TL494/15.

Увеличение нагрузки вторичной цепи источника питания будет отражаться на уровне напряжения, выделяемого на конденсаторе СЗ. Ширина управляющих импульсов будет возрастать, что вызовет увеличение напряжения на СЗ.

Напряжение с конденсатора постоянно поступает на вход усилителя DA4.

Пока оно ниже уровня, установленного на инвертирующем входе DA4, выходное напряжение усилителя равно нулю. Увеличение длительности выше установленного порога вызывает включение механизма ее постепенного ограничения.

Усилитель на DA4 не охвачен обратной связью, поэтому на его выходе значение напряжения очень быстро изменяется. Повышение уровня на выходе усилителя DA4 приведет к блокировке усилителя ошибки DA3.

На неинвертирующем входе ШИМ компаратора DA2 положительное напряжение также будет повышаться. При этом будет происходить принудительное ограничение длительности импульсов, формируемых схемой ШИМ-преобразователя. Механизм активной защиты элементов источника питания включается с момента повышения напряжения на TL494/16 до уровня +5 В, когда напряжение на выходе DA4 начинает принимать положительное значение.

Сначала наступает этап принудительного ограничения длительности импульсов управления. Сигнал рассогласования от DA3 растет, и ШИМ-преобразователь старается компенсировать падение напряжения во вторичной цепи увеличением длительности импульсов управления. Когда происходит блокировка усилителя ошибки уровнем от DA4, продолжительность импульсов принудительно ограничивается. Если причина неконтролируемого увеличения потребления во вторичной цепи не устранена, то при достижении сигналом от усилителя DA4 уровня +3,2 В на выходе ШИМ-компаратора появляется устойчивый высокий уровень. Импульсных сигналов нет.

Генерация выходных импульсов ШИМ-преобразователем останавливается. Источник питания прекращает подачу энергии во вторичные цепи.

Фрагмент принципиальной схемы этого узла защиты (см. рис. 1.6) демонстрирует реализацию узла, ограничивающего длительности импульсов управления преобразователем, по сигналу датчика, полностью установленного во вторичной цепи источника питания.

В предыдущем случае датчик располагался в силовой части схемы, а обработка его сигнала полностью была отнесена во вторичную цепь.

В случае возникновения КЗ по любому из каналов с отрицательными значениями напряжений сигнал оповещения узла управления вырабатывается с помощью транзисторной схемы на Q1 и Q2.

В базовой цепи транзистора Q1 включен делитель напряжения на резисторах R1 и R2. В данном случае питание делителя напряжения производится от разнополярных источников напряжения.

Резистор R1 подключен к источнику опорного напряжения микросхемы TL494 с уровнем +5 В. Нижний по схеме вывод резистора R2 через резистор R3 соединен с цепью -12 В и через диод D1 – с цепью -5 В. Номиналы сопротивлений резисторов R1 и R2 равны, поэтому напряжение на базе транзистора Q1 будет имеет небольшое отрицательное значение. Эмиттер этого транзистора соединен с общим проводом, и, следовательно, переход база-эмиттер находится под напряжением обратного смещения. Транзистор закрыт, напряжение на коллекторе Q1 имеет высокий уровень. Поддерживание напряжения на базе, закрывающего транзистор Q1, возможно только в том случае, когда выдерживается расчетное соотношение напряжений -5 В и -12 В.
