К кронштейну с помощью стоек прикрепляется рама пулемета с двумя ползунами. Они имеют проушины с засовами для соединения тела пулемета с рамой. На переднем ползуне имеется пружинный амортизатор, смягчающий действие силы отдачи при стрельбе, что обеспечивает лучшую кучность боя. Для ограничения смещения заднего ползуна вперед и назад на нем сверху имеется винт.
Рама со стойками и горизонтальным винтом, с втулками, помещенными в проушине кронштейна, составляет выверочный механизм. На втулках горизонтального винта и на втулках задней стойки по окружности нанесено по десять делений. Цена каждого деления — одна тысячная. При выверке пулемета ось канала ствола вращением втулок устанавливается параллельно оси канала ствола пушки и под необходимым углом возвышения.
а
б
Рис. 36. Кронштейн пулемета СГМТ:
а — вид справа; б — вид сзади; 1 — кронштейн: 2 — рама с ползунами и амортизатором; 3 — передняя стойка; 4 — задняя стойка; 5 — втулка выверочного механизма; 6 — винт выверочного механизма
К кронштейну также прикреплены: с правой стороны — держатель для помещения патронной коробки с лентой, с левой стороны — гильзоулавливатель.
30. Патронная лента (рис. 37) служит для помещения патронов и подачи их в приемник. Лента состоит из отдельных звеньев, соединенных между собой при помощи соединительных пружин. На концах ленты имеются наконечники для удобства заряжания.
а
б

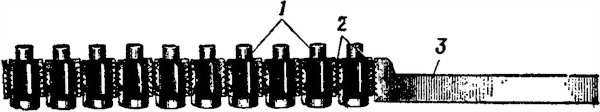

Рис. 37. Патронная лента и коробка:
а — лента; б — коробка; 1 — звенья; 2 — соединительные пружины; 3 — наконечник; 4 — крышка; 5 — застежка; 6 — завертка
31. Снаряженная патронная лента укладывается в металлическую коробку. Коробка для патронной ленты имеет откидную крышку, застежку и завертку; внутрь коробки вложена картонная прокладка.
32. На каждый пулемет положено иметь принадлежность для разборки, сборки, чистки, смазки пулемета и других надобностей по уходу за ним (рис. 38).

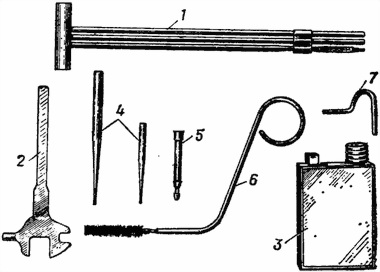

Рис. 38. Принадлежность к пулемету:
1 — шомпол; 2 — комбинированный ключ; 3 — масленка; 4 — выколотки; 5 — извлекатель; 6 — коленчатый стержень с ершиком; 7 — ключ замыкателя ствола
К принадлежности относятся: шомпол, комбинированный ключ, масленка, выколотки, извлекатель, коленчатый стержень с ершиком, ключ замыкателя ствола и молоток.
Шомпол служит для чистки ствола. Составные части стержня шомпола ввинчиваются одна в другую. На одном конце шомпола имеется ручка, а на другом — две щели для продевания пакли или ветоши.
Комбинированный ключ служит для отвинчивания и навинчивания частей пулемета. Он имеет: большой вырез для пламегасителя и меньший вырез для гайки и головки крепительного винта основания мушки; прилив с квадратным гнездом для взвинчивания и ввинчивания мушки. Концом рукоятки ключа смещается ствол при отделении его в нагретом состоянии.
Масленка служит для хранения смазки.
Выколотки служат для выталкивания шпилек и осей.
Извлекатель служит для удаления из патронника оторвавшейся части гильзы при ее поперечном разрыве.
Коленчатый стержень с ершиком служит для чистки и смазки патронника.
Ключ замыкателя ствола служит для вращения винта замыкателя ствола при изменении расстояния между дном выреза затвора и казенным срезом ствола.
Молоток применяется для отделения и присоединения регулятора.
Принадлежность укладывается в сумку и должна находиться при пулемете. В сумке также укладываются запасные части пулемета.
Для предохранения пулемета от пыли, дождя и т. д. положен брезентовый чехол.
33. Боевой патрон (рис. 39) состоит из гильзы, капсюля, порохового заряда и пули.
Для стрельбы из пулемета применяются патроны с обыкновенными (со стальными сердечниками, с легкими обр. 1908 г. и тяжелыми обр. 1930 г.), трассирующими и бронебойно-зажигательными пулями. Для отличия патронов головные части пуль имеют различную окраску.
