Для предотвращения от продольного перемещения двуноги задний подвес имеет дополнительно упор 63.

Общий вид укладки вьюка № 3 без укладки и с уложенной материальной частью показан на рис. 119 и 120.

I

II

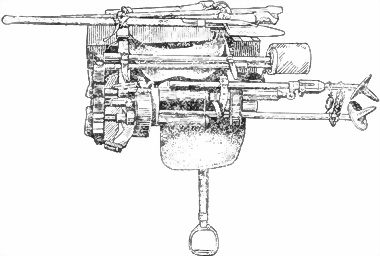

Рис. 120. Общий вид (слева и справа) вьюка № 3 на лошади.

Сборка

1. Надеть на подъемные винты 6 (рис. 105) универсального приспособления опорные коробки 30 и закрепить их гайками 15.

2. Навесить подвесы для ящика ЗИП и для двуноги захватами на оси захватов в опорных коробках.

3. Поставить переднюю платформу и закрепить барашком 10.

4. Поставить заднюю платформу и закрепить барашком 10.

5. Поставить увязочные ремни (42, 46, 47, 52, 54, 58, 62 — если последние были сняты).

Разборка

Разборка производится в обратном порядке.

Укладочное приспособление № 4 для лотков (рис. 121 и 122) состоит из двух платформ 63, четырех (боковых) подвесов 64, четырех ремней подпруги 65 и двух ремней для лотков 70.

Платформы 63 (одинаковые) представляют собою сварную штампованную конструкции, которая имеет по краям отверстия О для крепления ее на подъемных винтах 6 универсального приспособления при помощи гаек 15 (рис. 105). Кроме того, каждая платформа в средней части имеет две оси захвата 66 (на которые навешиваются подвесы для лотков) и кронштейн 67, являющийся упором для лотка.

Края отверстия О усилены приваренными планками 68. В каждом кронштейне 67, в верхней части, имеется вырез для ремня 70, которым связываются уложенные два лотка за ручки.

Все четыре подвеса для лотков по своему устройству одинаковые. Каждый подвес состоит из собственно подвеса 69, с внутренней стороны которого приклепана деревянная колодка 72.

В средней части подвеса прикреплен крючок 71, за который зацепляются (за скобу 20) лоток (рис. 61) и цепь с крючком 74, которой притягиваются уложенные на платформы два лотка за скобы 20. Кроме того, каждый подвес в верхней части имеет приварную накладку 73, в которой сделан захват 3 для навешивания подвеса на оси 66.

Уложенные на подвесах лотки дополнительно крепятся ремнями 65 за скобы 20 лотка и за подпругу.

Общий вид укладочного приспособления № 4 без лотков и с лотками показан на рис. 123, 124 и 125.

Сборка

1. Поставить платформы на универсальное приспособление.

2. Надеть подвесы на оси захватов.

3. Поставить ремни 70 и 65, если последние были сняты.

Разборка

Разборка производится в обратном порядке.

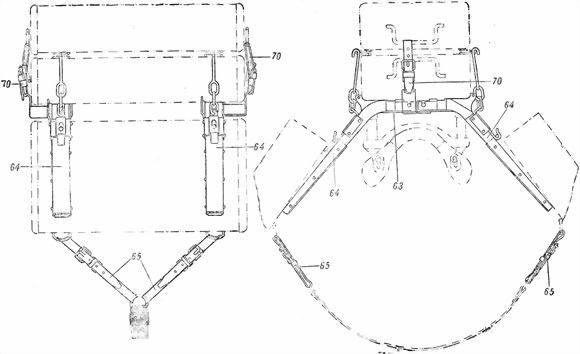

Рис. 121. Укладочное приспособление № 4 для лотков:

63 — платформа (сб. 16-1); 64 — подвес для лотков (сб. 16-4); 65 — ремень подпруги (сб. 16-6); 70 — ремень для лотков (сб. 16-5).

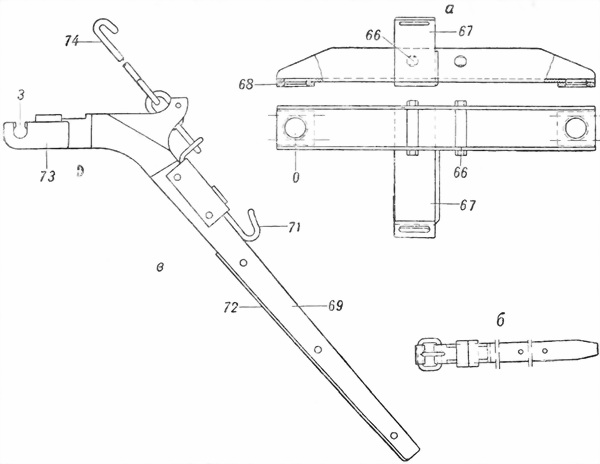

Рис. 122. Укладочное приспособление № 4:

а — платформа (сб. 16-1) к укладочному приспособлению № 4; б — ремень для лотков (сб. 16-5) к укладочному приспособлению № 4; в — подвес для лотков (сб. 16-4) к укладочному приспособлению № 4; 66 — ось захвата (16–13); 67 — кронштейн (16-2); 68 — планка (16–12); 69 — подвес с накладкой (сб.16-2); 71 — крючок; 72 — колодка (16–15); 73 — накладка; 74 — цепь с крючком (сб. 16-3); З — захват; О — отверстие для крепления на универсальном приспособления.

Рис. 123. Общей вид вьюка № 4 (или № 5) для лотков.

Рис. 124. Общий вид вьюка № 4 (или № 5) с лотками.

Рис. 125. Общий вид вьюка № 4 (или № 5) на лошади.
