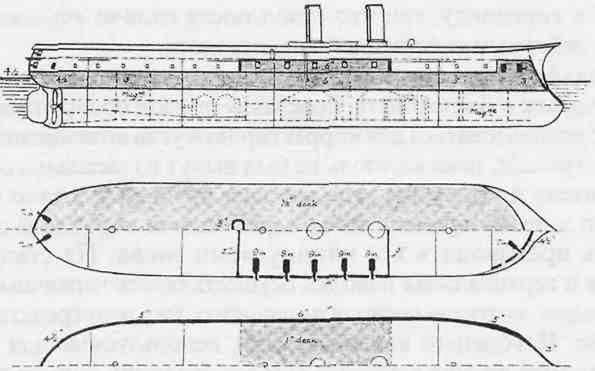

Схема бронирования «Зилэса»

Машинная установка

«Ройал Оук», с удлиненным на 6,4 м корпусом при 800 номинальных л.с. давал 12,4 уз и нёс 550 т угля. «Оушен» с удлиненным корпусом и 1000 номинапьных л.с. развивал 12.5-12,9 уз, нёс столько же угля, но из-за большего его расхода имел пониженную дальность плавания под парами. «Зилэс», вместе с «Рипалсом», без удлинения корпуса обладал сомнительным преимуществом в экономии брони по длине корпуса, и оба были самыми короткими броненосцами Королевского флота, а при отношении длины к ширине 4.3:1 стали и одними из самых кургузых. Поэтому при мощности 3623 индикаторных л.с. скорость «Зилэса» составила всего 11,7 уз. Увеличенный на 110 т запас угля отчасти компенсировал его недостатки. Машины располагались точно посередине корпуса, где имелось единственное котельное отделение.

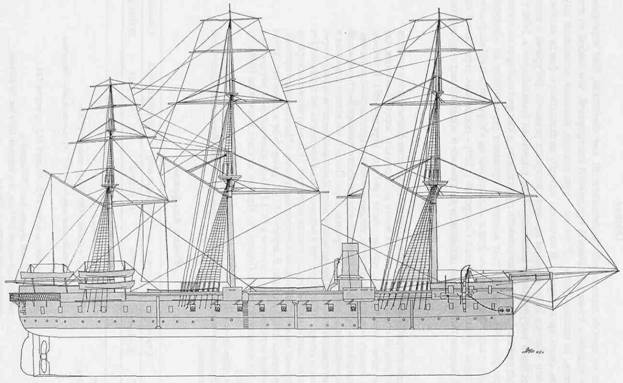

Оснастка

От начала и до конца своей службы «Зилэс» нёс полное корабельное вооружение, размеры мачт и рангоута соответствовали 2-й шкале, как и на «Оушене». Хотя он и был очень управляемым, жёстким и достаточно мореходным под парусами, его четырехлопастный винт оказывал большое сопротивление, и лучшая скорость под парусами не превышала 10,5 уз, однако за шесть лет плавания в Тихом океане, где возможности пополнить запас угля были самыми плохими, он покрыл под парусами намного большее расстояние, чем любой из современных ему линкоров, а во время своей последней кампании прошёл 30000 миль, израсходовав при этом всего 1600 т угля.

Общее

В отличие от других деревянных броненосцев он, как сообщали, был хорошим мореходным судном и более устойчивой орудийной платформой, чем любой из его современников, за исключением «Рипалса», при погоде, которая позволяла ему использовать свою артиллерию. В качестве одного любопытного факта можно упомянуть, что «Зилэс» был украшен на срезе полуюта резными фигурами в виде женских бюстов в натуральную величину. При поднятии фальшборта в 1800 г. всевозможные резные фигуры устанавливать прекратили, и квадратный срез полуюта ничем не прикрывался, так что этот возврат к прежним украшениям на «Зелэсе» является параллелью с применением фрегатской кормы на «Уорспайт» и «Имперьюз» (1884) и носовых завитков на «Ройал Соверене» (1889) – последних украшений на кораблях Её Величества, которые добавляли им грацию и внешний вид парусников.

«Зилэс»

Введён в строй в сентябре 1866 г. в Плимуте в качестве флагманского корабля Тихоокеанской станции, пришел на место (в Эскималт) через 10 месяцев, где охранял конец телеграфного кабеля с июля 1867 г. по апрель 1869 г. В течение этих 21 месяцев он каждый квартал на два дня выходил на артиллерийские учения – рекордный срок пребывания в порту для британского линкора Викторианской эпохи в период его кампании в открытом море. После 9-месячного плавания в пределах станции принял в Панаме новый экипаж, который пешком перешёл через перешеек в январе 1870 г. Вернулся в метрополию после шести лет плавания без докования. совершив 5-месячный вояж со скоростью 7 узлов (лучшая его скорость на это время), наскочил на не нанесённую на карту скалу в Магеллановом проливе, без серьезных повреждений. В апреле 1873 г. разоружён в Плимуте, затем сторожевой корабль в Саутгемптоне в 1873-1875 гг., окончательно разоружён в 1875 г. и поставлен в запас в Портсмуте. Продан на слом в сентябре 1886 г. за 6000 ф.ст.

Так ушёл одинокий «Зилэс». который никогда не плавал в компании с каким-либо другим броненосцем и прошёл самое большое изо всех броненосцев расстояние под парусами.

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Ройал Альфред"

Портсмут

1.12.1859

15.10.1864

23.01.1867

282803 ф.ст.

Размерения. м

83.2 х 17.74x7.24/8.23

Водоизмещение, т

6700 (корпус и броня 4380.оборудование 2320)

Вооружение

10 9" дульнозарядных нарезных. 8 7" дульнозарядных нарезных 6 салютных.

Броня, мм

пояс 140 (в носу и корме 102). батарея 152. траверзы 114.

Механизмы

горизонтальные поршневые ("Моделей"), диаметр цилиндра 2083 мм. ход поршня 1219 мм. 60 об/мин., номинальная мощность 800 л.с., индикаторная мощность 3230 .т.е.. 12.36 уз. 6 коробчатых котлов (рабочее давление 1.4 атм).

Запас топлива, т

500 (уголь)

Площадь парусов, м2

2713

Экипаж, чел.

605

Конструкторы

Дж.Лардж. А.Абетхелл

«Ройал Альфред» имел самое высокое отношение веса вооружения к водоизмещению изо всех тогдашних британских броненосцев, был одинаково быстроходным и под парусами, и под парами и стал последним линейным кораблём с деревянным корпусом, построенным в Портсмуте.

Броненосец «Ройал Альфред»

Распоряжение о его переделке было отдано в июне 1861 г., и работы по набору корпуса продолжились. Однако уже после того, как корпус удлинили, Совет решил дождаться окончания постройки и испытаний «Оушена» и «Ройал Оука», а затем уже разработать окончательный рабочий проект для «Ройал Альфреда». Пока дело стояло на месте, Рид стал главным строителем флота, и ответственность за вооружение и защиту этого корабля теперь легла на него. В связи с низкой степенью готовности корабля и наличием запаса водоизмещения в 600 т, он решил вооружить корабль 9" дульнозарядными нарезными орудиями и защитить его 150-мм броней, взяв за основу свой «Беллерофон».
