30.09.1871
24.05.1877
143310 ф.ст.
"Гидра"
"Нэпир"
5.09.1870
28.12.1871
31.05.1876
194334 ф.ст.
Размерения, м
68,6 х 13,72x4,94
Водоизмещение, т
3480 (после модернизации 3560), корпус и броня 2730, оборудование 750
Вооружение
4 10" 18-тонных дульнозарядных нарезных (вес бортового залпа 744 кг)
Броня, мм
пояс 152-203, бруствер 178-229, башни 229-254, боевая рубка 203-229, палуба 38, обшивка 25-32, подкладка 230-280 (тик) (общий вес бронирования 1130 т)
Механизмы
"Циклоп", "Гидра": 2 комплекта компаунд ("Джон Элдер"), 2 цилиндра высокого давления (диаметр 787 мм), 2 цилиндра низкого давления (диаметр 1448 мм), ход поршня 686 мм, "Циклоп": индикаторная мощность 1660 л.с, 11 уз, "Гидра": индикаторная мощность 1472 л.с, 11,2 уз,
"Геката", "Горгона": 2 комплекта горизонтальных 4-цилиндровых простого расширения, прямого действия ("Равенхилл"), диаметр цилиндра 1143 мм, ход поршня 610 мм, "Горгона": индикаторная мощность 1670 л.с, 11 уз, "Геката": индикаторная мощность 1755 л.с, 10,9 уз,
Запас топлива, т
270(уголь)
Экипаж, чел.
156 (после модернизации 191)
"Циклоп"
Прибуксирован для достройки в Девонпорт в январе 1872 г. и помещён до готовности в апреле 1877 г. в 1 -ю дивизию Резерва, затем придан Эскадре специальной службы (апрель-август 1878 г.), после чего выведен в резерв в Чатеме. Модернизация в 1887-1889 гг. в Портсмуте: надстройки вдоль бортов, сетевая защита, скорострельные орудия. Участвовал в маневрах в 1887, 1889, 1890 и 1892 гг., затем переведён в состав Резервного флота. В 1901 г. исключён из списков активного флота.
"Горгона"
Прибуксирована в апреле 1872 г. и помещена в резерв в Девонпорте. Служила в качестве тендера "Кембриджа" в период с 1874 по 1877 г., после чего введена в строй для Эскадры специальной службы на период апреля-августа 1878 г. С 1878 г. снова тендер "Кембриджа". Модернизация в 1888-1889 гг., участвовала в маневрах 1887, 1889, 1890 и 1892 гг. После этого в составе Резервного флота в Девонпорте до исключения из списков в 1901 г.
"Геката"
Пришла в Девонпорт в апреле 1872 г. и достраивалась до 1877 г. Введена в строй для Эскадры специальной службы в апреле 1878 г., в августе 1878 г. выведена в резерв в Девонпорте. Модернизация в 1885-1886 гг., участвовала в маневрах 1887, 1889, 1890 и 1892 гг., затем в составе Резервного флота в Девонпорте до исключения из списков в 1901 г.

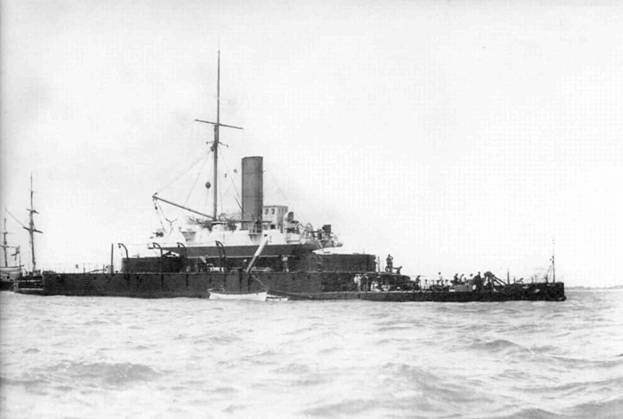

«Геката» в 1878 г.
"Гидра"
Пришла в Девонпорт в августе 1872 г. и неспешно достраивалась до 1877 г. В апреле 1878 г. введена в строй для Эскадры специальной службы, в августе 1878 г. выведена в резерв в Ширнессе. Служила тендером "Дункана", на зиму становилась в док. Модернизация в 1888-1889 гг., участвовала в маневрах 1887, 1889,1890 и 1892 гг. Находилась в Резервном флоте в Чатеме до исключения из списков 1901 г.

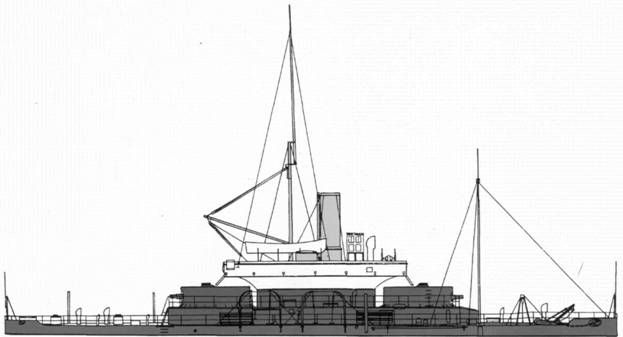

«Гидра» после вступления в строй
Броненосец «Гидра»
Все четыре корабля проданы на слом в 1903 г. по 8400 ф.ст. за каждый.
Глава 35. "Александра" (б."Сюпёрб")
Строитель
Заложена
Спущена на воду
Введена в строй
Стоимость
Чатем
5.03.1873
7.04.1875
31.01.1877
538293 ф.ст.
Размерения, м
99,1 х 19,45x7,93/8,08
Водоизмещение, т
9490 (корпус и броня 6160, оборудование 3330)
Вооружение
После вступления в строй: 2 11" дульнозарядных и 10 10" дульнозарядных нарезных, 6 20-фунт. казнозарядных (общий вес бортового залпа 1206 кг),
После перевооружения в 1891 г.: 4 9,2" казнозарядных, 8 10" дульнозарядных, 6 102 мм казнозарядных,
После перевооружения в 1897 г.: 4 9,2" казнозарядных, 8 10" дульнозарядных, 6 120 мм скорострельных,
