Фюзеляж, выполненный по схеме полумонокок, состоит из передней, центральной и хвостовой секций. Его верхняя носовая часть может откидываться вверх для облегчения доступа к отсеку БРЭО.

Оперение - Т-образное. Стабилизатор имеет двухлонжеронную конструкцию. Задняя часть руля высоты выполнена из магниевого сплава.

Шасси - трехопорное, с носовым колесом. Оно обеспечивает возможность эксплуатации самолета с аэродромов, имеющих травяное покрытие. Основные опоры убираются посредством гидравлического привода в мотогондолы поворотом вперед и имеют двухколесные тележки с дисковыми тормозами. Носовая опора с одним колесом убирается в фюзеляж поворотом вперед.

Самолет имеет бронирование, защищающее кабину снизу от огня оружия калибром 7,62 мм на дистанции до 150 м.

Экипаж, состоящий из летчика и штурмана-наблюдателя, размещается по схеме тандем в катапультных креслах Мартин-Бейкер АР06А, обеспечивающих возможность покидания самолета на стоянке. Кресло второго летчика установлено с превышением 250 мм. Кабина не герметизирована. Козырек фонаря выполнен из бронестекла, обеспечивающего защиту от пуль винтовочного калибра на дистанции не ближе 150 м. Остальное остекление изготовлено из плексигласа.

Силовая установка. Самолет оснащен двумя ТВД Турбомека XV1G (2 х 978 л. с.) с трехлопастными металлическими винтами изменяемого шага Ратьер-Форест 23LF-379. Для увеличения тяги на взлетном режиме имеется система впрыска воды. На воздухозаборниках установлена электрическая противообледенительная система.

Топливо размещается в двух фюзеляжных топливных баках фирмы АМС (772 л) и двух крыльевых баках АМС (508 л). Заправка всех баков осуществляется через горловину, расположенную за кабиной. Имеется два расходных бака, обеспечивающих полет в течение 30 мин. Возможна подвеска трех ПТБ (два под крылом и один под фюзеляжем) емкостью по 318 или 1100 л.

Общесамолетные системы. Гидравлическая система питается от двух насосов, приводимых от ТВД. Она служит для выпуска и уборки шасси, управления закрылками и поворотом переднего колеса, а также тормозами. Имеется два стартера-генератора фирмы «Турбормека» (28,5 В, 5 кВ), а также никель-кадмиевый аккумулятор SAFT Вольтблок 4006А (24В). Емкость кислородной системы фирмы «Бендикс» - 5 л.

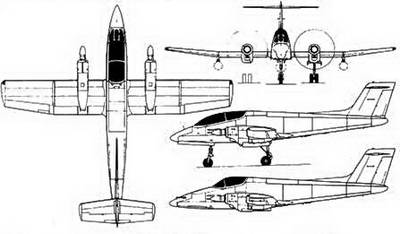

Схема самолета FAMA IA-58A «ПУКАРА»

Целевое оборудование. Стандартное оборудование включает приемники ближней радионавигации VOR/LOC/ILS фирмы «Дельта», гирокомпас фирмы «Сперри», магнитный компас фирмы «Смитс».

В передней кабине размещен коллиматорный прицел SFOM Туре 83A3.

Вооружение самолета IA-58A включает две встроенные пушки Испано РСА-804 (20 мм, 2 х 270 снарядов) и четыре пулемета FN- Браунинг М2-30 калибром 7,62 мм (4 х 900 патронов), размещенные в носовой части фюзеляжа.

На двух подкрыльевых узлах внешней подвески на пилонах Ал- кан 105Е, рассчитанных на нагрузку 500 кг, а также на подфюзеляжном узле (Алкан 115Е, 1000 кг) возможно размещение контейнеров с пушками калибром 30 или 20 мм, пулеметами (12,7 или 7,62 мм), а также разведывательным фотооборудованием или средствами РЭБ. Типовое бомбовое вооружение включает 12 свободнопадающих бомб калибром 110 или 125 кг, баков с напалмом или контейнеров с 40 74-мм гранатами или минами. Самолет может брать на борт до семи блоков, каждый из которых вмещает 19 НАР LAU калибром 70 мм. Масса боевой нагрузки на внешних узлах подвески 1500 кг.

Вариант IA 58С дополнительно вооружен встроенной пушкой DEFA 553 (30 мм, 270 патронов), установленной в носовой части фюзеляжа и двумя УР класса «воздух-воздух» Матра «Мажик».

РАЗМЕРЫ:

размах крыла, м 14,50

длина самолета, м 14,25

высота самолета, м 5,36

площадь крыла, м2 30,30

МАССЫ, кг.

максимальная взлетная 6800

пустого самолета 4020

топлива во внутренних баках 1000

в подвесных баках 1360

максимальная нагрузка на узлах внешней подвески 1500

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:

Максимальная скорость, км/ч 520

крейсерская скорость, км/ч 480

скорость сваливания, км/ч 143

практический потолок, м 10 000

практический потолок с одним

работающим двигателем, м 6000

боевой радиус действия с полной боевой нагрузкой:

по маловысотному профилю, км 225

по профилю «большая-малая-

большая высота», км 350

боевой радиус по профилю «большая-малая-большая высота»

с боевой нагрузкой 800 кг, км 975

перегоночная дальность, км 3710

В 1976 году самолеты «Пукара», лишь начав поступать на вооружение, были задействованы по своему прямому назначению. Базируясь на аэродроме в Кордове, они нанесли ряд ракетно-бомбовых ударов по повстанцам, объявившимся в районе города Тукуман (северо-запад страны). Штурмовики действовали на удалении 500 км от аэродрома базирования. Их пилотировали инструкторы летной школы ВВС, успевшие к тому времени освоить новую технику (экипаж самолета составлял, как правило, один человек).
