Первоначально рассматривалась компоновка бомбардировщика, выполненного по нормальной аэродинамической схеме и снабженного крылом с большим углом стреловидности (45° по 1/4 хорд). Однако при такой конфигурации не удавалось уложиться в заданные ограничения по массе и скорости. Было решено отказаться от горизонтального оперения и несколько укоротить фюзе- ляж • Следующий этап эволюции привел к появлению компоновки по схеме «бесхвостка» с треугольным крылом толстого профиля и относительно малого удлинения (2,4), которая и была принята за основу. Треугольное крыло обеспечивало достаточную емкость для размещения двигателей, шасси и топлива при сохранении высоких аэродинамических характеристик. Большая площадь крыла уменьшала удельную нагрузку, чем достигались отличные высотные и маневренные характеристики машины. Кроме того, сохранялись приемлемые взлетно-посадочные характеристики (задача, являвшаяся постоянной «головной болью» конструкторов первых реактивных бомбардировщиков).

В марте 1947 г. предварительные исследования проекта нового самолета, продолжавшиеся в течение двух месяцев, были завершены, а в мае того же года фирма «Авро» вышла в министерство снабжения Великобритании, отвечавшее за создание авиационной техники, с предложением о постройке бомбардировщика, получившего обозначение «тип 689». Тогда же на фирме была изготовлена и продемонстрирована высокопоставленным правительственным и военным чиновникам модель новой машины, имевшая весьма экзотическую для своего времени внешность: схема, близкая к «летающему крылу», по бокам толстого фюзеляжа – два круглых воздухозаборника, на концах треугольного крыла – два относительно небольших киля с рулями направления.

Самолет «Вулкан» В Мк.2 (вид сзади)

На совещании в министерстве снабжения, состоявшемся 27 ноября 1947 г., после длительных дебатов предложения фирмы «Авро» получили окончательное одобрение, что позволило приступить к полномасштабным работам по созданию самолета. Можно предположить, что решение о строительстве нового бомбардировщика было принято не без влияния американских работ фирмы «Нортроп» над бомбардировщиками ХВ-35 и YB-49, также имевшими схему «летающее крыло». Однако если на больших скоростях характеристики треугольного крыла в теоретическом плане были достаточно изучены, то о том, как поведет себя «дельта» на малых скоростях, при взлете и посадке, известно было недопустимо мало. Поэтому одновременно с решением о финансировании программы создания «большого» самолета было решено построить аэродинамически подобный ему небольшой самолет-аналог, снабженный ТРД (первоначально предлагалось изготовить также экспериментальный планер без силовой установки).

В ходе дальнейшего проектирования самолета «698» конфигурация планера была несколько пересмотрена: вертикальные кили стали цельноповоротными, воздухозаборники из круглых превратились в овальные, что несколько улучшило обзор вбок (это было вызвано главным образом стремлением обеспечить визуальный контроль за положением цельно- поворотных килей из кабины летчиков); кроме того, был изменен угол установки крыла. В сентябре 1948 г. фирма изготовила новую модель бомбардировщика со всеми перечисленными усовершенствованиями.

В течение 1948 г. был проведен большой объем испытаний в аэродинамических трубах: в скоростной АДТ Королевского исследовательского авиационного института (RAE) продувалась полная модель бомбардировщика и его полумодель (т. е. модель самолета, как бы разрезанного пополам вертикальной плоскостью). В трубе малых скоростей исследовалась полная модель с воздухозаборниками. Малоскоростная АДТ фирмы «Авро» была также задействована для испытаний модели самолета без воздухозаборников. Наконец, в аэродинамической трубе Национальной физической лаборатории производились исследования в более широком диапазоне чисел Re, чем в других АДТ. В конечном итоге RAE было разработано крыло, аэродинамические характеристики которого соответствовали серповидному крылу, примененному на самолете «Виктор», но, в отличие от последнего, за счет треугольной формы имевшее больший внутренний объем и более простую конструкцию.

Бомбардировщик «Вулкан» (вид спереди)

Одновременно с созданием бомбардировщика велось проектирование самолета-аналога, получившего обозначение «тип 707», который являлся уменьшенной в три раза копией «типа 698». Силовая установка аналога состояла из одного ТРД Роллс-Ройс «Дер- вент» (1 х 1630 кгс), установленного в хвостовой части фюзеляжа. Воздухозаборник располагался над фюзеляжем. Первый полет «707»-го состоялся 4 сентября 1949 г., однако после пятого полета в результате неполадок в электросистеме машина потерпела аварию и была полностью разрушена. 6 сентября 1950 г. в воздух поднялся опытный самолет «707В», имевший незначительные отличия от первого самолета. Одной из особенностей схемы с треугольным крылом, которая была выявлена при испытании этой машины, явился поздний отрыв носового колеса при разбеге, когда скорость приближалась к взлетной. Это приводило к резкому «взмыванию» машины. Проблема была устранена за счет удлинения носовой стойки, что привело к увеличению угла атаки при взлете (если бы не было самолета «707В», потребовалась бы дорогостоящая работа по переделке конструкции шасси бомбардировщика). «707В» в течение двух лет выполнил 380 полетов, налетав в общей сложности 130 ч.

Потребность в дальнейших исследованиях поведения треугольного крыла на больших скоростях, а также необходимость проверки «в деле» конфигурации воздухозаборников, окончательно определившейся лишь в феврале 1951 г., после завершения серии испытаний в аэродинамических трубах, привели к появлению третьего самолета-аналога, «707А», снабженного воздухозаборником в корневых частях крыла. Эта машина поднялась в воздух в июле 1951 г. (машина выполнила 197 полетов, налетав 92 часа). Наконец, 1 июля 1953 г. взлетел последний, четвертый аналог – «707С», близкий самолету «707А», но имевший двухместную кабину с двойным управлением. Основное назначение машины состояло в подготовке летчиков к полетам на машинах с треугольным крылом.

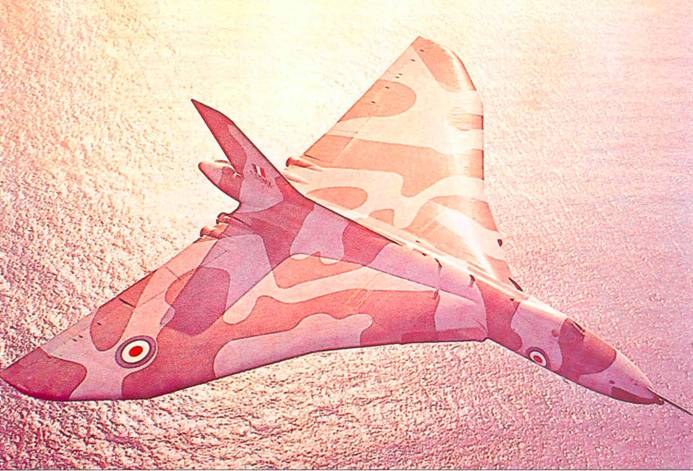

Самолет «Вулкан» В Мк.2 в полете

Даже после начала летных испытаний «большого» самолета экспериментальные самолеты-аналоги не потеряли своего значения, так как позволяли получить необходимые данные быстрее и с меньшими затратами. Другой заслугой миниатюрных «Вулканчиков» было то, что их успешные полеты, широко освещавшиеся в британской печати, окончательно убедили скептиков из министерства снабжения и ВВС (да и в самой фирме «Авро») в правильности избранной аэродинамической схемы.
