«Демонстратор» предполагается использовать в программах создания перспективных российских ВКС, а также для отработки ракетно-космических модулей класса «Хорус», «Коргус» и «Хотол». На космических системах «Демонстратора» планируется установить ЖРД Д-57М, созданный НПО «Сатурн». Стартовая масса ракетно-космического модуля – 50 000 кг, масса системы в сборке 165 000 кг, максимальная скорость ракетного модуля в конце активного участка полета – 2200 м/с (М=7). Кроме того, «Демонстратор» может использоваться для вывода на орбиту небольших коммерческих грузов.

На самолете ЗМ в 1959 г. установлен ряд мировых рекордов, в частности, подъем груза массой Ют на высоту 15 317 м, 55,2 т – на 13 121 м и скорости полета с грузом 25 т на дистанции 1000 км – 1028 км/ч (командиры экипажей Н.И. Горяйнов и А.С. Липко).

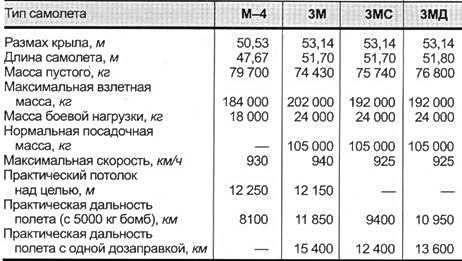

ОСОБЕННОСТИ КОНСТРУКЦИИ. Самолет ЗМ выполнен по нормальной аэродинамической схеме с высоко расположенным стреловидным крылом и стреловидным оперением. Конструкция планера обеспечивает возможность длительного полета на малой высоте с большой скоростью, что выгодно отличает ЗМ от других тяжелых бомбардировщиков 1950-х годов (Ту-16, Ту-95, Боинг В-47, Боинг В-52). Крыло большого удлинения (стреловидность 34° 48 мин). Каждая консоль имеет два аэродинамических гребня. На задней кромке имеются элероны, снабженные триммерами, и закрылки.

Максимальное аэродинамическое качество самолета ЗМ – 18,5.

Фюзеляж – типа полумонокок круглого сечения (максимальный диаметр – 3,5 м). Экипаж, состоящий на самолете ЗМ из семи человек (командир экипажа, помощник командира, штурман, второй штурман, старший бортовой техник, старший воздушный стрелок-радист, командир огневых установок), размещается в двух гермокабинах. Самолет М-4 (экипаж восемь человек) имеет застекленную носовую часть фюзеляжа с кабиной штурмана. На бомбардировщике ЗМ носовой части фюзеляжа с антенной РЛС приданы более закругленные очертания. На самолете ЗМД носовая часть имеет заостренную форму.

Шасси – велосипедного типа, имеют систему «вздыбливания», облегчающую взлет. Тележки основного шасси – четырехколесные. База шасси – 14,41 м, колея подкрыльевых стоек – 52,34 м. На концах крыла установлены поддерживающие стойки с двухколесными тележками, убирающиеся в специальные гондолы. Оборудование самолета М-4 включало бомбардировочную РЛС РПБ-4. Часть самолетов ЗМ оснащалась (впервые в СССР) прицельно-навигационным комплексом, в состав которого входила мощная РЛС «Рубин», работавшая в режиме кругового обзора (для предотвращения облучения штурмана, сидящего непосредственно за отсеком РЛС, было применено специальное элластич- ное радиопоглощающее покрытие стенок кабины, выполненное в виде отдельных листов).

Под носовой частью фюзеляжа расположен блистер оптического бомбардировочного прицела ПБ-11. На самолете устанавливался навигационно-бомбардировочный автомат НБА, обеспечивающий автоматическую навигационную привязку и бомбометание различными типами боеприпасов в заданной последовательности. Имелся автопилот. Для управления оборонительным вооружением в хвостовой части фюзеляжа был установлен радиоприцел «Аргон».

Имелась станция предупреждения об облучении РЛС противника и автоматы пассивных помех (три контейнера с дипольны- ми отражателями размещены в заднем отсеке шасси).

Самолеты ЗМС-2 и ЗМН-2 обеспечивали дозаправку в воздухе при помощи системы «Конус» (максимальное количество отдаваемого в полете топлива – 40 000 кг, производительность заправки – 2250 л/мин). Дозаправка могла производиться в диапазоне высот 6000-9000 м при скорости 470-510 км/ч; на дальности 4000 км самолет был способен был передать 40 т топлива.

Члены экипажа размещались на катапультных креслах. Катапультирование производилось вниз, через пять люков в нижней части фюзеляжа, причем штурман, первый летчик и второй летчик последовательно катапультировались через один люк, для чего кресла летчиков перемещались горизонтально по специальным направляющим.

ВООРУЖЕНИЕ бомбардировщика включало шесть пушек АМ-23 (23 мм) в трех установках с дистанционным управлением. Боекомплект кормовой установки – 2000 снарядов, остальных – по 1100 снарядов.

В бомбовом отсеке могли подвешиваться свободно падающие бомбы общей массой до 24 000 кг, в том числе 52 ФАБ-500, три (в перегрузке четыре) ФАБ-6000 или одна (в перегрузке две) ФАБ- 9000, две противокорабельные торпеды калибром 533 мм, морские мины. Ядерное вооружение – два «спецбоеприпаса» массой 2000 кг или один – 4000 кг.

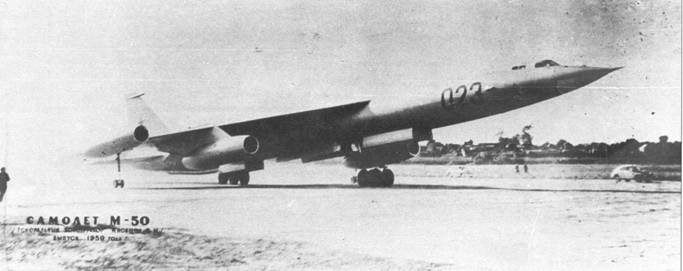

Бомбардировщик М-50

В середине 1950-х годов в СССР, США и Великобритании начался процесс перевооружения войск противовоздушной обороны зенитно-ракетными комплексами, а также сверхзвуковыми истребителями-перехватчиками, способными достигать скоростей, вдвое превышающих скорость звука, и потолка в 18-20 км. В этих условиях даже наиболее совершенные реактивные межконтинентальные бомбардировщики М-4, М-6 (ЗМ) и Ту-95 начали утрачивать свою неуязвимость, потребовалось создание более современных стратегических самолетов, способных проникать в воздушное пространство стран, имеющих на вооружении зенитно-ракетные комплексы и сверхзвуковую истребительную авиацию.
