Высокие характеристики Р-60 обусловили ее принятие на вооружение многих боевых самолетов: МиГ-21, -23, -27, -29, -25 и -31, Су-15, Су-17, а в качестве оборонительного оружия - и на Су-24 и Су-25. Этому способствовала и продуманная конструкция пусковых устройств АПУ-60-1 и -И (второй позволяет подвешивать сразу две ракеты), которые можно разместить на обычных узлах подвески, имеющих механические замки и единственный электроразъем для подачи команд на ракету. Высокие качества Р-60 были подтверждены в боях между сирийскими и израильскими самолетами над Ливаном в 1982 году. При ее пусках отмечены были случаи попадания точно в сопла двигателей самолетов противника.
Разнообразные ситуации и тактические приемы, возникающие в воздушных боях, обозначили к середине 60-х годов еще одну тенденцию - ракетные атаки со средней дальности. Преимущество при завязывании боя оказывалось за тем, кто раньше и на большем расстоянии обнаруживал и опознавал противника и мог произвести по нему пуск ракеты. Нетипичные для прежних теорий возможности возникали и при групповом воздушном бое, в ходе которого быстро менялись расстояния и ракурсы вероятных атак, в том числе на встречных и пересекающихся курсах. Фронтовым истребителям требовалась надежная УР средней дальности со всеракурсной ГСН, которая бы стала ответом на американскую AIM-7 «Сперроу».
Р-60М под крылом истребителя-бомбардировщика Су -1 7М4
Венгерский истребитель МиГ-29, вооруженный Р-60М
Макетное изделие Р-60 на пусковом устройстве АПУ-60-1
Р-60 с оптическим взрывателем
< image l:href="#"/>«Спарка» ракет Р-60М на МиГ-21 бис

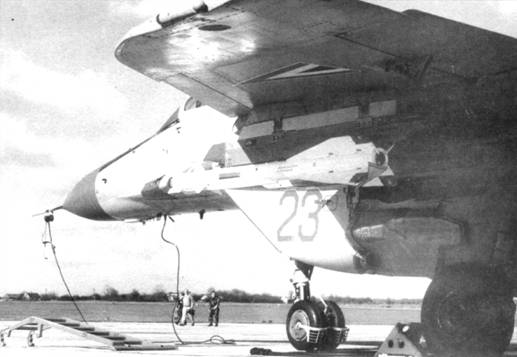

Р-60М под крылом МиГ-31
Крыло и роллероны Р-60М
На подвеске роллероны Р-60 контрятся стопорными шпильками

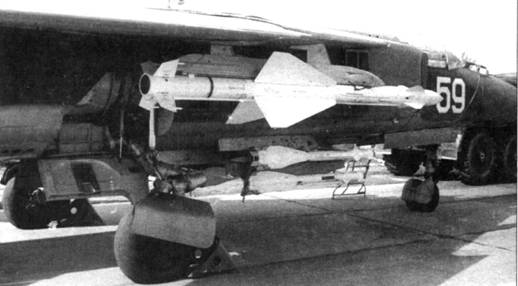

< image l:href="#"/>Р-23Р и Р-60 в составе вооружения МиГ-23М
Р-23Р и Р-23Т (изделие 340/360)
При разработке УР средней дальности Р-23 (К-23) для истребителя МиГ-23 были учтены требования помехозащищенности, селекции цели (из нескольких возможных) и повышения маневренности. Любопытной особенностью К-23 на этапе разработки должно было стать использование комбинированной тепло-радиолокационной ГСН, сулившей широкий диапазон применения и помехоустойчивость. Однако эта затея оказалась труднореализуемой, и вскоре перешли к варианту комплектации отдельными РГСН и ТГСН. При этом задача борьбы с маловысотными целями и атаке их на фоне земли привела к внедрению режима непрерывного излучения РЛС и доплеровской селекции сигналов, отражающихся от летящих целей и неподвижной земной поверхности. Сложность заключалась в возможности «ослепления» ГСН на подвеске непрерывным излучением (у импульсных РЛС с помощью канала синхронизации ГСН переодически отключалась на время импульса). Для К-23 пошли на подключение ГСН уже после старта, с уходом ракеты от излучающей РЛС, когда и выполнялся захват цели. Это, в свою очередь, потребовало четкой стабилизации ракеты по крену с отказом от роллеронов. Проблемы и задержки с разработкой РЛС и ракет привели к оснащению уже пошедшего в серию МиГ-23 «временным» вариантом комплекса вооружения, заимствованным у МиГ-21 с РЛС «Сапфир-21» и ракетами семейства К-13. Полноценный комплекс вооружения с ракетами К-23 был принят на вооружение только в январе 1974 года ПСМ № 25-13.
Ракета солидных размеров имела несущее крыло и дестабилизаторы в носовой части. Снижение устойчивости и балансировочного момента, наряду с размещением рулевых поверхностей в вихревом следе крыла, позволило обойтись силовыми приводами меньшей мощности. Ракета не имела роллеронов и элеронов - стабилизация по крену осуществлялась автопилотом, управлявшим четырьмя независимыми рулями.

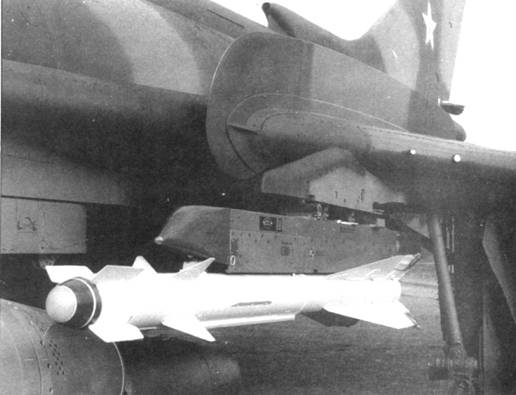

Р-23Т на пусковом устройстве АПУ-23М1 истребителя МиГ-23МЛ

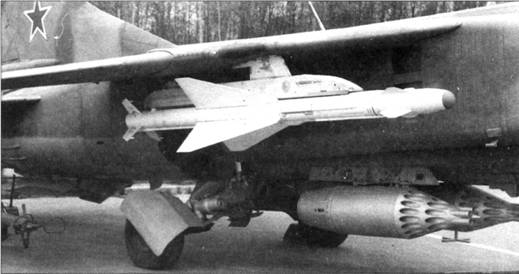

Р-23Р и Р-60М на истребителе МиГ-23МЛ
В варианте Р-23Р (изделие 340) с РГСН «Топаз» ракета весила 223 кг, в исполнении с ТГСН типа 23ТЗ (ТГС-23) «тепловая» Р-23Т (изделие 360) - 217 кг. РГСН с углом автосопровождения 100° должна была обеспечивать селекцию целей на фоне земли, а повышенная чувствительность ТГСН с углом пеленга 120° дала возможность атаковать самолет противника и из передней полусферы - для захвата цели хватало даже слабого кинетического нагрева передних кромок самолета. Из-за разницы в обводах и массе ГСН и всей передней части корпуса ракет «тепловые» комплектовались дестабилизаторами почти вдвое меньшего размаха, чем «радийные». За счет «отложенного» захвата РГСН, начинавшегося только с 3-й секунды полета, дальность пуска могла до полутора раз превышать собственно дальность захвата цели. Для охлаждаемой жидким азотом ТГСН целеуказание и захват цели проводился на подвеске. Дальность захвата составляла, соответственно, 27 и 16 км, а пуск мог производиться при перегрузке до 5 д.
Большие габариты ракеты привели к изрядной высоте пускового устройства АПУ-23М, имеющего проем для снижения «парусности» при полете самолета со скольжением (в первоначальном варианте АПУ-23 его пилон был цельным).

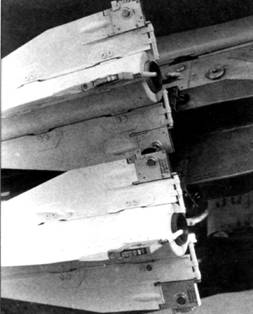

На земле ГСН ракет обычно прикрываются защитным колпачком
При разработке рассматривались разные варианты оснащения БЧ - осколочно-фугасной массой 23,5 кг или стержневой массой 26 кг, но выбор был сделан в пользу последней, в комплектации с радиовзрывателем. Ее конструкция обеспечивала направленность и высокую энергию разлета поражающих элементов. Стержневая БЧ содержит 6 кг взрывчатки и уложенную на профилированном ложе сетку из двух рядов стержней, образующую при подрыве кольцо радиусом 8 м .
