Новое семейство МК HCS12 унаследовало архитектуру процессорного ядра и большинства периферийных модулей от своего предшественника, семейства 68HC12. Каковы основные отличия МК нового семейства HCS12 от изученных представителей 68HC12?

• Напряжение питания большинства моделей МК семейства HCS12 равно 5,0 В, что позволяет обеспечить электромагнитную совместимость в автомобильных и общепромышленных применениях.

• Повышенна производительность процессорного ядра. Частота тактирования центрального процессора и межмодульных магистралей МК семейства HCS12 составляет 25 МГц против 8 МГц у HC12;

• Увеличен объем резидентной памяти. Объем встроенного в МК семейства HCS12 ОЗУ достигает 12 Кб, объем Flash ПЗУ — 512 Кб. Кроме того, в составе большинства моделей МК имеется значительная область EEPROM (до 4 Кб) для хранения перепрограммируемых констант пользователя;

• Большое число интегрированных на кристалл разнообразных контроллеров последовательных интерфейсов, т.к. МК семейства предназначены для работы в качестве интеллектуальных узлов распределенных систем управления.

Семейство HCS12 объединяет ряд моделей МК с одинаковым процессорным ядром CPU HCS12. Отдельные представители семейства различаются объемом встроенной памяти и количеством и типом интегрированных на кристалл МК периферийных модулей. Однако каждый МК из семейства HCS12 имеет в своем составе следующие функциональные модули:

• Память трех типов: FLASH память программ, энергонезависимая память EEPROM для хранения изменяемых констант пользователя и статическое ОЗУ для размещения промежуточных переменных прикладной программы управления;

• Многофункциональный 16-разрядный таймер с 8 каналами IC/OC;

• Многоканальный аналого-цифровой преобразователь;

• Контроллеры последовательного обмена нескольких стандартов;

• Модуль ШИМ общего назначения, ряд моделей оснащен специализированным модулем ШИМ для управления автономными вентильными преобразователями.

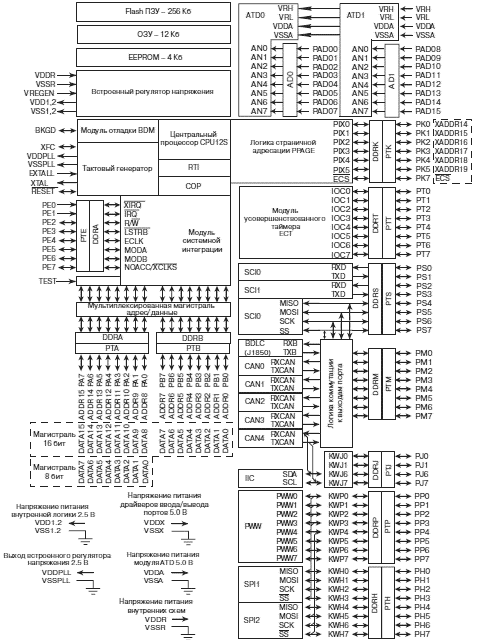

Структурная схема одного из представителей семейства HCS12 — микроконтроллера MC9S12DP256B представлена на рис. 4.4. Обратите внимание, что большая часть модулей этого МК уже рассматривалась Вами в составе МК MC68HC912B32 (рис. 4.1). Однако на кристалле MC9S12DP256B размещены уже два 8-канальных АЦП, добавлены 5 модулей контроллеров CAN и новый модуль PPAGE для аппаратной поддержки режима страничной адресации внешней памяти. Также претерпел изменения модуль таймера ECT, который стал именоваться «усовершенствованным таймером с функцией фиксации» (Enhanced Capture Timer).

Рис. 4.4. Структура микроконтроллера MC9S12DP256B

Мы надеемся, что читатель получил общее представление о МК семейства 68HC12/HCS12, и следует перейти к подробному изучению их технических особенностей. Далее на протяжении этой главы мы рассмотрим аппаратную реализацию и регистровые модели отдельных модулей в составе МК семейства 68HC12/HCS12. Также будут рассмотрены примеры программного обслуживания каждого модуля. В последующих главах мы объединим полученные навыки программирования периферии МК при создании микропроцессорных устройств различного назначения.

Микроконтроллеры семейства 68HC12/HCS12 функционируют в одном из восьми режимов, которые делят на две группы: рабочие режимы и специальные режимы. Рабочие режимы позволяют создать различную аппаратную реализацию встраиваемого контроллера, в то время как специальные режимы работы предназначены для проведения тестовых испытаний и диагностики МК в процессе производства. Поэтому инженерам по применению микроконтроллеров важно изучить лишь группу рабочих режимов.

Рис. 4.5. Режимы работы микроконтроллеров семейства 68HC12

Каждый режим из группы рабочих задает собственное распределение адресного пространства МК и конфигурацию магистралей для подключения внешней памяти. Режим работы МК назначается посредством комбинации логических сигналов на входах BKGD, MODB, MODA микроконтроллера в состоянии начального запуска МК. Состояние начального запуска именуют также состоянием сброса (Reset). Сразу после выхода из состояния сброса МК запоминает кодовую комбинацию на перечисленных входах и переходит в соответствующий режим работы. Полный перечень режимов работы МК 68HC12/HCS12 представлен на рис. 4.5. Там же указаны альтернативные функции линий портов PORT A и PORT B, которые они приобретают в каждом из режимов работы.
