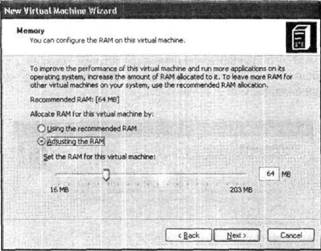

Рис. 2.13. Выбор объема ОП

Следующее окно мастера позволяет указать, какой виртуальный диск требуется подключить к создаваемой ВМ: один из существующих (переключатель An existing virtual hard disk) или новый (переключатель A new virtual hard disk). Сделанный вами выбор определяет дальнейший порядок действий.

■ Если в конфигурацию ВМ включается новый диск, то на следующем шаге необходимо указать имя создаваемого VHD-файла и его расположение. По умолчанию файл диска получает то же имя, что и ВМ, и располагается он в той же папке.

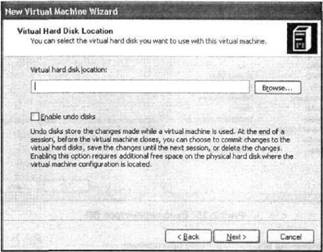

■ Если к создаваемой ВМ подключается существующий диск, то в следующем окне мастера следует указать файл диска; кроме того, как показано на рис. 2.14, в этом же окне имеется флажок Enable undo disks (разрешить диски отката), установив который, можно разрешить... да-да, вы не ошиблись: использовать диски отката.

Рис. 2.14. Окно для подключения к ВМ виртуального диска

В последнем окне мастера остается лишь проверить выбранные параметры создаваемой ВМ и щелкнуть на кнопке Finish (Готово).

По не очень понятной причине при создании ВМ с новым виртуальным диском невозможно использование дисков отката. Однако эту ситуацию можно исправить с помощью окна параметров ВМ, о котором рассказано в следующем подразделе.

Когда мастер New Virtual Machine Wizard генерирует файл конфигурации новой ВМ, ее значок появляется в окне консоли. Чтобы открыть окно параметров ВМ, выберите ее в списке и щелкните на кнопке Settings (параметры). Представленные в этом окне сведения помогут нам лучше уяснить архитектуру виртуальной машины в Virtual PC.

В левой части окна имеется список управляемых параметров ВМ и их текущие значения, в правой — элементы управления, предназначенные дня изменения этих значений (рис. 2.15).

Перечень параметров ВМ позволяет достаточно легко определить архитектуру виртуальной машины и ее текущую конфигурацию. Тем не менее, работа с разными компонентами ВМ имеет свои особенности. Обусловлены они тем, что одни устройства эмулируются программно, другие ВМ задействует «вживую», а для некоторых устройств способ применения определяет пользователь. Список устройств, эмулируемых программно, приведен в табл. 2.3.

Рис. 2.15. Окно параметров ВМ

Таблица 2.3. Компоненты ВМ, эмулируемые программно

Кроме того, при захвате ВМ образа компакт-диска или гибкого диска «включается» программный эмулятор устройства соответствующего типа. Параметры звуковой карты, видеоадаптера и сетевого адаптера «прошиты» в свойствах любой создаваемой виртуальной машины и не могут быть изменены пользователем. В то же время параметры BIOS доступны для изменений таким же способом, как и на реальном хост-компьютере: достаточно при загрузке ВМ (во время выполнения теста POST) нажать и удерживать клавишу Del, чтобы запустить утилиту BIOS Setup.

Пояснения относительно других компонентов виртуальной машины приведены в последующих разделах.

Как вы уже знаете, обязательным элементом любой ВМ является виртуальный жесткий диск. Именно с описания особенностей конфигурирования жестких дискос ВМ мы и начнем знакомство с ее архитектурой.

В конфигурацию ВМ может входить до 4 жестких дисков. Установка параметров для каждого из них выполняется одинаково, с тем лишь исключением, что диск пол номером 1 является «стартовым» (то есть играет роль системного в терминологии «реальных» операционных систем Windows). Поэтому мы ограничимся описанием процедуры установки параметров для одного (стартового) виртуального диска.

Обратите внимание, что в окне параметров ВМ представлен лишь минимум сведении о диске (рис. 2.16): имя и расположение соответствующего VHD-файла.
