При использовании подключения Bridged Networking ВМ является полноправным участником соответствующей сети и получает доступ к другим узлам сети (в пределах прав, заданных для хост-компьютера).

Если при создании ВМ был выбран какой-либо другой тип сетевого подключения или вы вообще отказались от сетевых подключений, то для конфигурирования ВМ под подключение Bridged Networking потребуется настройка виртуального сетевого адаптера.

В том случае, когда адаптер отсутствует, порядок действий должен быть следующим.

1. Убедитесь, что ВМ выключена.

2. Откройте окно настройки ВМ и на вкладке Hardware щелкните на кнопке Add.

3. После запуска мастера установки оборудования выберите в списке устройств пункт Ethernet Adapter и щелкните на кнопке Далее.

4. В следующем окне (рис. 3.74) убедитесь, что установлены флажок Connect at power on (Присоединять при включении) и переключатель Bridged: Connected directly to the physical network (Мостовое соединение: прямое подключение к физической сети) — этот вариант должен быть выбран по умолчанию. Затем щелкните на кнопке Готово.

Рис. 3.74. Выбор типа сетевого подключения ВМ

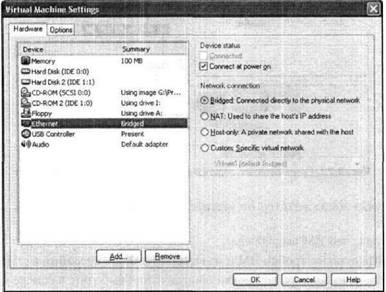

После завершения работы мастера в списке устройств ВМ появится сетевой адаптер, а в правой части окна будут представлены те же варианты сетевого подключения, которые предлагал мастер (рис. 3.75).

Рис. 3.75. Параметры сетевого адаптера

Благодаря этому вы всегда можете оперативно изменить тип подключения, установив другой переключатель.

Как уже было сказано, при использовании подключения Bridged Networking ВМ соединяется с хост-компьютером через коммутатор VMnet0. При необходимости вы можете заменить его, а также скорректировать некоторые другие параметры сетевого подключения такого типа.

Для этого в основном окне VMware нужно открыть меню Edit и выбрать в нем команду Virtual Network setting (Параметры виртуальной сети). Это приведет к запуску редактора виртуальной сети.

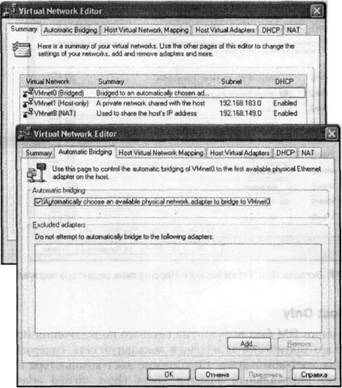

Окно редактора разделено на несколько вкладок. Первая из них — Summary (Общие сведения), показанная на рис. 3.76 вверху, содержит информацию о типах сетевых подключений, доступных для использования в данный момент. Три последующие вкладки позволяют скорректировать некоторые параметры этих подключений. В частности, для подключения Bridged Networking вы можете:

■ при наличии в составе хост-компьютера нескольких сетевых адаптеров запретить для некоторых из них подключение к виртуальному мосту — для этого требуется перейти на вкладку Automatic Bridging (Автоматическое подключение к мосту), показанную рис. 3.76 внизу, и с помощью кнопки Add сформировать список Excluded adapters (Исключаемые адаптеры);

Рис. 3.76. Окно редактора виртуальной сети

■ подключить физический адаптер хост-компьютера вместо коммутатора VMnet0 к какому-либо другому коммутатору — для этого требуется перейти на вкладку Host Virtual Network Mapping (Распределение адаптеров Host Virtual Network) и с помощью раскрывающегося списка, относящегося к выбранному вами коммутатору, сопоставить ему физический адаптер, например можно сопоставить физический адаптер коммутатору VMnet4 (рис. 3.77), однако следует помнить, что такое изменение потребует и повторного подключения к этому же коммутатору тех ВМ, которые должны взаимодействовать с данным физическим адаптером;

■ изменить параметры подключения к подсети, в которой зарегистрирован физический адаптер хост-компьютера (IP-адрес и/или маску подсети) — для этого следует на той же вкладке Host Virtual Network Mapping щелкнуть на кнопке со стрелкой, расположенной справа от раскрывающегося списка (см. рис. 3.77), в открывшемся меню выбрать пункт Subnet (Подсеть) и в дополнительном окне ввести требуемые значения.

Рис. 3.77. Вкладка Host Virtual Network Mapping окна редактора виртуальной сети

Если при создании ВМ был выбран тип сетевого подключения Host Only, то данная RM будет автоматически включена в локальную сеть, содержащую в качестве второго узла хост-компьютер. Соединение хост-компьютера с сетью осуществляется через виртуальный адаптер хоста (host virtual adapter), которой распознается хостовой ОС как сетевая карта, адресация в такой виртуальной сети возлагается на DHCP-сервер, предоставляемый VMware (рис. 3.78).
