В стандартной конфигурации ВМ нет ни одного порта, ни СОМ, ни LPT. Поэтому первоначальное конфигурирование портов выполняется при их подключении. Чтобы добавить в конфигурацию ВМ порт нужного типа, выполните следующее.
1. Выключите ВМ, если она работает или находится в режиме паузы.
2. Откройте окно Configuration Editor и щелкните на кнопке Add, чтобы запустить мастер установки оборудования.
В списке добавляемых устройств (рис. 4.26) выберите пункт Serial Port (Последовательный порт) или Parallel Port (Параллельный порт) и щелкните на кнопке Далее.
Рис. 4.26. Выбор порта
4. В следующем окне мастера (рис. 4.27) укажите способ подключения (порта (сопоставить порту хост-компьютера, выходному файлу или именованному каналу).
Рис. 4.27. Выбор способа подключения последовательного порта
Последующие варианты настройки параллельного и последовательного портов во многом схожи, однако для каждого из типов портов имеются некоторые особенности, поэтому специфические варианты настройки рассматриваются для каждого из портов отдельно.
Начнем с СОМ-порта.
Если подключаемый СОМ-порт следует сопоставить порту хост-компьютера, то после установки переключателя Use a physical serial port (Использовать физический последовательный порт) на следующем шаге работы мастера останется лишь выбрать в списке конкретный порт хост-компьютера и разрешить (запретить) автоматическую инициализацию порта при включении ВМ.
Если подключаемый порт ВМ следует сопоставить файлу на жестком диске хост-компьютера, то после установки переключателя Use an output file (Использовать вывод в файл) на следующем шаге работы мастера требуется указать этот текстовый файл (он должен существовать).
Подключение последовательного порта в качестве именованного канала производится установкой переключателя Use a named pipe (Использовать именованный канал).
Порядок настройки порта в качестве именованного канала состоит в выполнении следующих действий:
1. В окне мастера установки оборудования (рис. 4.28) укажите в верхнем поле имя создаваемого канала (оно обязательно должно начинаться с символов \\.\pipe\). Можно оставить вариант, предлагаемый по умолчанию.
2. В раскрывающемся списке выберите пункт, соответствующий роли данной ВМ в создаваемом соединении: Server (Сервер) или Client (Клиент).
Рис. 4.28. Настройка параметров именованного канала
Дальнейшая настройка соединения выполняется на «оконечном устройстве>>, подключаемом к другому соединению именованного канала. Если «другим оконечным устройством» служит другая ВМ, то для нее также требуется создать СОМ-порт, используемый в качестве именованного канала (с тем же именем). В ходе настройки этого канала необходимо в раскрывающемся списке выбрать пункт Client (Клиент).

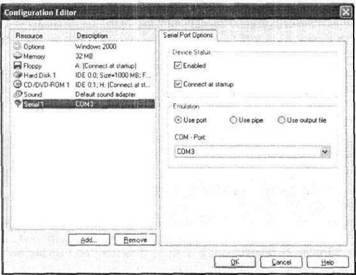

После того как вы закончите настройку порта и закроете окно мастера установки оборудования, полный перечень параметров порта будет представлен в окне настройки ВМ (рис. 4.29).
Рис. 4.29. Параметры СОМ-порта
В дальнейшем параметры СОМ-порта могут быть изменены без вызова мастера установки оборудования средствами окна Configuration Editor.
Если в составе хост-компьютера имеется внутренний модем, подключенный к СОМ-порту, и вы добавите в конфигурацию ВМ СОМ-порт, ссылающийся на тот же физический порт, то при загрузке ВМ модем будет захвачен ею и монопольное владение. Чтобы избежать подобной ситуации, в окне настройки ВМ сбросьте для СОМ-порта флажок Connect at startup (подключать при запуске).
Что касается LPT-порта, то особенности его настройки обусловлены возможностью подключения к нему принтера. Именно этот вариант рассмотрен далее. После того как вы запустите мастер установки оборудования и выберете в списке устройств пункт Parallel Port (Параллельный порт), установите в следующем окне мастера переключатель Use a printer (Использовать принтер), как показано на рис. 4.30.
Рис. 4.30. Выбор способа использования виртуального LPT-порта
На следующем шаге выберите в раскрывающемся списке (рис. 4.31) один из принтеров, подключенных к хост-компьютеру, и щелкните на кнопке Готово.
Рис. 4.31. Подключение физического принтера к LPT-порту
В списке представлены все обнаруженные Parallels принтеры независимо от типа используемого физического порта. Тем не менее, реальная возможность вывода данных на печать зависит от доступности физического порта принтера из среды ВМ.
