Рис. 23-24

На рис. 23 — устройство механизма. На рис. 24 — схема действия (А — вид сбоку, во взведенном положении; В — в спущенном положении). Два толкателя (b), насаженные на винтовые пружины, удерживаются пружинным рычагом-качалкой (с). Когда кнопка (а) получает сильный удар, двойной рычаг (с) поворачивается и обе винтовые пружины освобождаются (В — рис. 24).

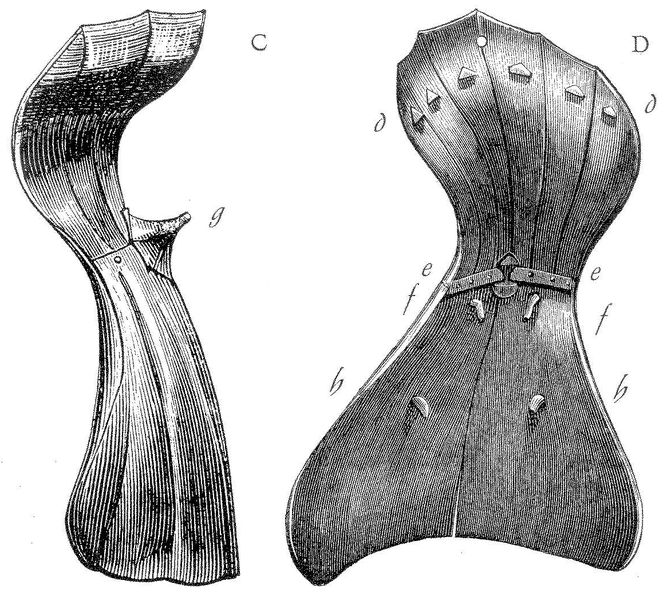

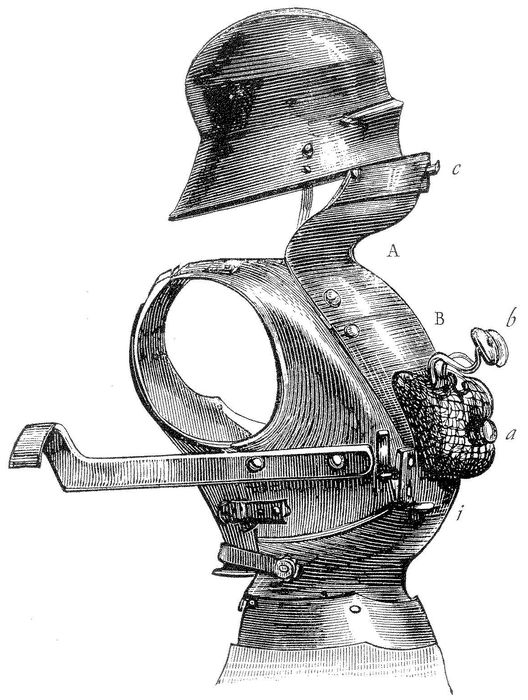

На рис. 22а изображены соединенные «летучие» детали второго усиления; их всего восемь: шесть — в верхней части, две — в нижней, а также центральная коническая накладка спереди. На рис. 22 показан выступ (с) в верхней части подбородника, создающий зазор между ним и верхом «летучего» усиления. В этот зазор входят шипы (d — рис. 22а), имеющиеся внутри каждой из шести деталей. Нижний край каждой из шести деталей входит в пазы, образованные внутри обеих нижних деталей приклепанными железными ленточками (е). Две ленточки, каждая из которых заканчивается крючком, соединяются в глазке, проделанном под конической накладкой. Два крючка (f), прикрепленные к нижним деталям, прицепляют между двумя плечами рычага, удерживающими оба толкателя (b — рис. 22), два других притуплённых крючка (h) входят в две скобы (i — рис. 22), закрепленные внизу нагрудника.

Рис. 25

Таким образом, шесть верхних пластин, натянутые между выступом (с — рис. 22) и ленточками (е — рис. 22а), сами по себе образуют пружины. Если удар копьем приходится под коническую накладку или даже в нее, кнопка (а — рис. 22) освобождает оба толкателя (b). Шесть верхних «летучих» деталей выскальзывают из пазов, взлетают в воздух, а обе нижние отцепляются от крючков и вылетают вперед. Для этого состязания всадники использовали, как сказано ранее, копья с наконечником из одного тупого зубца, и поразить противника можно было, только точно попав под коническую накладку (g — вид С рис. 22а); тогда разлеталось все, чем был усилен подбородник. Поединки этого вида были в большой моде во второй половине XV в.

Цель другого состязания состояла в том, чтобы сбить подбородник из ткани. 72 Доспех всадника был таким же, как на рис. 22, но вместо деталей «летучего» усиления крепилась вуаль, называемая «шлейф» (quene), удерживаемая тонкой железной ленточкой, входившей в зазор между лицевой частью салада и вертикальными шипами (вид С — рис. 21а); вуаль ниспадала до середины живота. Если наконечник копья противника попадал в вуаль в центре нагрудника или у верха подбородника, она отцеплялась, срываясь, и взлетала над головой бойца (рис. 25). Лошадь для этих поединков покрывалась попоной, а глаза ее наглухо закрывали глухими наглазниками, т. к. нередко случалось, что при приближении копья кони шарахались в сторону и срывали заезд, а при скачке со шлейфом копье должно было поразить вуаль в строго определенных точках. Из-за малейшего отклонения удар проходил мимо цели. Левая нога бойца прикрыта большим железным турнирным или коленным щитком (дильже), защищавшим ее при ударе лошади о барьер. Такой щиток подвешивался на ремне к седлу выше колена всадника так, чтобы в случае падения нога его свободно выскальзывала назад.

Рис. 26

Были еще «скачки со сковородой» (course à la poêle); «сковородой» назывался стальной квадратный или решетчатый тарч, прикрепленный на грудь. Соперник должен был сбросить тарч концом копья. В этом виде поединков бойцы не защищали голову; бой считался очень опасным и практиковался только опытными бойцами. 73

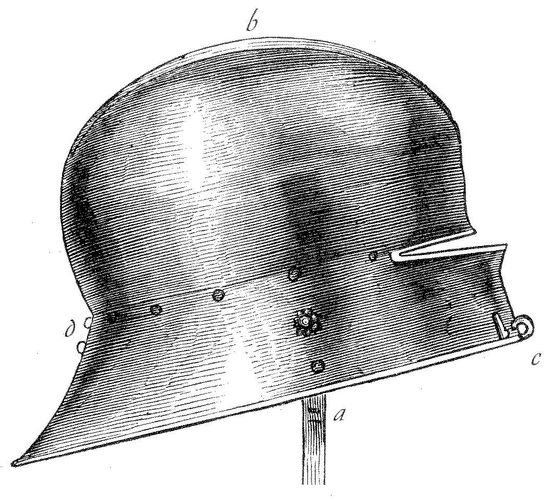

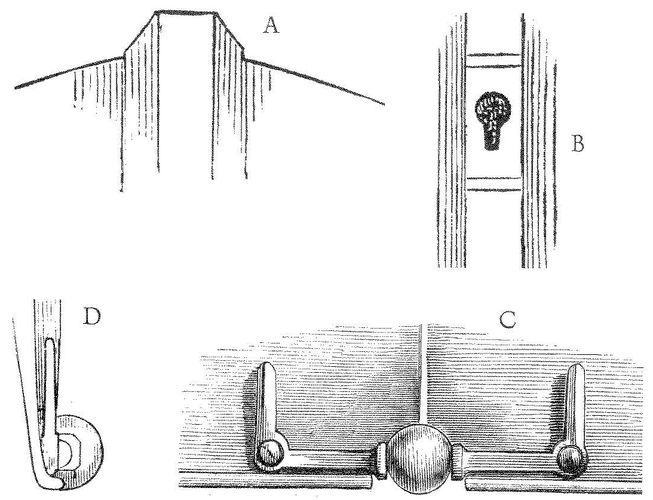

Салады также снабжались подвижными усилениями, которые искусный боец легко мог сбросить. Красивые салады такого типа хранятся в Музее артиллерии, в музее Пьерфона и в коллекции графа Ньеверкерке. Рассмотрим для примера один из них (рис. 26) — из музея замка Пьерфон, датируемый приблизительно 1470 г. Он состоит из трех частей: колокол, или корпус (bombe), выкованный из одного куска; нижняя часть шлема (венец), опоясывающая колокол и оставляющая впереди просвет для смотровой щели; назатыльник. Все части тщательно соединены друг с другом на затылке заклепками (d). К передней уплощенной оконечности гребня прочно привинчена пружина с двумя отростками (с; С — в увеличенном виде). Оба захвата этой пружины удерживают у налобной части корпуса два усиления в виде стальных пластин, фиксируемых и двумя стопорами по обе стороны смотровой щели. Если копье попадало в одну из таких пластин близ стопора, она взлетала в воздух; такой удар считался хорошим. В задней части колокола (В — вид сбоку) расположены три слуховых отверстия, а наверху — два вентиляционных. Намет (couvre-chef), или длинное покрывало, крепился к верхней точке гребня. Заклепки (D) шлема имеют декоративные головки. Этот шлем очень красив и хорошо выкован. Корпус и венец спереди имеют более толстые стенки.

Бойцы в скачках со шлейфом могли носить на голове такие салады с налобными усилениями. При ударе копья тогда сбрасывали сначала вуаль, а потом пластины усиления.

Рис. 27

Рис. 27 представляет верхнюю часть доспеха. Салад (очень красивый экземпляр конца XV в. из коллекции графа Ньеверкерке) имеет неглубокие канавки; назатыльник сзади срезан под прямым углом. В шлеме проделаны лишь по четыре слуховых отверстия с каждой стороны и две пары сзади для вентиляции. 74 Привинченный к нагруднику подбородник сверху имеет усиление, которое несет шарик на оси и крючок. Пружинный механизм (наподобие показанного на рис. 23) отбрасывал кожаную пластину, на которой держалась вуаль, после удара копья в середину груди. Под действием этого удара пластина отсоединялась сверху, и шарик (а), обернувшись вокруг своей оси, не позволял ткани зацепиться за верх подбородника.

Такие доспехи для поединка на копьях во Франции выходят из употребления с конца XV в.; только в Германии их еще используют до 1530 г. Начиная с XVI в. французские поединки на копьях проходят в доспехах, отличающихся от боевых только усилениями шлема и кирасы; последняя деталь называется «боевым плащом» (manteau de joute). Это неподвижный железный тарч, часто — с ромбической решеткой из железных лент на наружной вогнутой поверхности, задерживающих наконечник копья, в результате чего древко ломалось.

Квинтина (quintaine) — упражнение с копьем для всадника, называемое также cuitaine, состоявшее в том, чтобы поразить в центр щита манекен, облаченный в полный доспех. Манекен ставили на вертикальную ось. Если всадник, мчавшийся во весь опор, попадал копьем в середину щита, то «трофей» поворачивался вокруг своей оси; если же удар был неточен, части манекена падали или поражали неумелого всадника. Дю Канж утверждает, что манекен был оснащен палкой или мечом, которые при неудачном ударе поражали всадника 12.7. VII]. Как бы там ни было, в средние века игра в квинтину была очень популярным упражнением, и не только у дворян, по и среди простого народа.

Сеньоры предлагали упражняться с квинтиной своим ленникам для обучения их копейному бою. Дети, играя в квинтину, готовились к настоящим поединкам: в коллекциях оружия есть доспехи для поединков, предназначенные для детей от двенадцати до пятнадцати лет. Два экземпляра таких доспехов, датируемых XV в., работы немецких мастеров, имеются в Музее оружия замка Пьерфон.

Происхождение квинтины восходит к ранним временам, о ней упоминается уже в рыцарских романах XII и XIII вв.

Бугурт (behourt или bobourd) — один из вариантов турнира, имитирующий штурм крепости или простого укрепления с палисадом.
