15-см пушки SKC/28 производились фирмой «Рейнметалл-Борзинг» и устанавливались:

А) В двухорудийных башнях Drh LC/34 на линкорах типа «Бисмарк» и «Шарнхорст». Кроме того, планировалась установка в этих же башнях на линкорах типа «Н», «L», «K», «М» и «N». Облегченный вариант башни планировалось установить на крейсера типа «М», «N», «О», «Р», «Q» и «R»; вес этих башен около 102 тонн.

Б) В двухорудийных установках MPL С/35 на линкорах «Шарнхорст» и «Гнейзенау».

В) В одноорудийных установках MPL С/28 на броненосцах типа «Дейчланд».

Г) Предполагался монтаж двухорудийных палубных установок MPL С/36 на авианосце «Граф Цеппелин».

Некоторое количество запасных двухорудийных башенных установок с 15-см пушками SKC/28 и одиночных береговых установок на центральном штыре Kst MPL С/36 вошли в состав береговых батарей на побережье.

Ствол 15-см пушки SKC/28 имел свободную трубу. Замена трубы производилась через казенную часть. Затвор вертикальный клиновой.

Данные ствола 15-см пушки SKC/28

Калибр, мм 149,1

Длина ствола полная, мм/клб 8291/54,7

Длина канала, мм/клб 78/16/52,1

Длина нарезной части, мм 6588

Длина каморы, мм 1152

Объем каморы, куб. дм 21,7

Крутизна нарезов, клб: в начале 50

у дула 30

Число нарезов 44

Глубина нарезов, мм 1,75

Ширина нарезов, мм 6,14

Ширина полей, мм 4,5

Вес свободной трубы, кг 2680—2710

Вес ствола с затвором, кг 9026/9080

Рабочее давление в канале ствола, кг/кв. см 3000

Живучесть ствола, выстр. 1100

Двухорудийная башенная установка Drh LC/34 в общем была схожа с трехорудийной LC/25, но имела двойной лифт между и сзади орудий, который обеспечивал одновременную подачу двух снарядов и двух зарядов.

В спаренной установке МPL С/36 обе пушки находились в общей люльке.

Броня установки LС/34 на линкорах типа «Бисмарк» и новых линкорах типа «Н» : «N»: лоб — 100 мм, бок — 40 мм 35 м, крыша — 35 мм.

Броня установки LС/34 на линкорах типа «Шарнхорст»: лоб — 140 мм, бок — 60 мм, крыша — 50 мм.

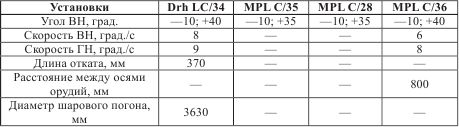

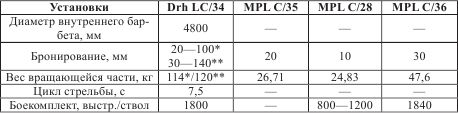

Таблица 16

Данные установок

* На «Бисмарке».

** На «Шарнхосте».

Таблица 17

Боекомплект и баллистика для 15-см пушки SKC/28

Заряжание раздельно-гильзовое. Длина латунной гильзы 870 мм, вес 8,54 кг. Боевой заряд постоянный (один). Вес его 14,15 кг трубчатого пороха.

Таблица 18

Таблица стрельбы

История

Как явствует из названия, 15-см пушка Tbts KC/36, производившаяся фирмой Круппа, предназначалась для эсминцев. Эти пушки помещались в двухорудийные башни Drh LC/38 и одиночные установки Tbts LC/36.

Четыре установки Tbts LC/36 с 15-см пушками были испытаны на эсминце типа 34 Z-8 «Бруно Ханеман» в апреле 1938 г., впоследствии они так и остались на нем.

Четыре 15-см пушки KC/36 в одиночных установках стали штатным вооружением эсминцев типа 36А Z-23 :Z-30 (по некоторым данным на Z-26 15-см пушки не устанавливались).

В июне 1942 г. двухорудийная башня Drh LC/38 была впервые установлена на баке эсминца Z-23 вместо одиночной 15-см установки. Оба ствола были помещены в одной общей люльке.

В дальнейшем новые башни были установлены на Z-24, Z-25, Z-28 и Z-30.

Эсминцы Z-33 и Z-34 вступили в строй в 1943 г. уже с башенными носовыми установками и двумя или тремя одиночными 15-см установками.

Одиночные установки с 15-см пушками KC/36 были установлены в 1942 г. на крейсере «Эмден», на некоторых рейдерах и судах снабжения, а также на береговых батареях.

Планировалась установка башен Drh LC/38:

а) на линейных крейсерах «О», «Р» и «Q» (6 x 2—15-см, толщина брони установок 14 мм);

б) на крейсерах-разведчиках SPI-3 (Z-40 : Z-42). 3 x 2—15-см орудия. Угол ВН: —19°; +47°.

Устройство орудий

Ствол KС/36 отличался от SKC/25 и SKC/28 тем, что свободная труба (весом 2370 кг) заменялась с дула. Кроме того, пушка имела не вертикальный, а горизонтальный клиновой затвор.
