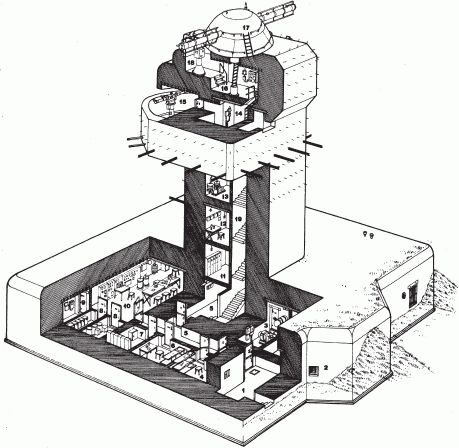

Пункт управления огнем — тип S497 Leitstand, специальная конструкция башенного типа. Предусмотрены: вход; фланговая амбразура; машинное отделение; казармы; коридор; кабинет; туалет; командный пункт; склад; фильтры; дальномер; контрольная комната дальномера; дальномер в бронированном куполе

А теперь вновь вернемся к укреплениям Атлантического вала во Франции.

Группа опорных пунктов состояла из двух или более пехотных или артиллерийских опорных пунктов. Пехотные опорные пункты состояли из нескольких пехотных позиций с тяжелыми орудиями. Артиллерийские опорные пункты состояли из артиллерийской батареи или батареи зенитных орудий.

Опорный пункт имел бетонированные позиции для различных типов вооружения и боеприпасов, командные посты и укрытия для личного состава. Крупные опорные пункты имели специализированные бункеры для медицинских пунктов, узлов связи и других специальных целей.

Опорные пункты имели круговую оборону. Они огораживались колючей проволокой, а при необходимости и минными полями. К ним пролагались коммуникации и боевые траншеи.

В опорном пункте, как правило, располагался взвод, дополняемый резервными элементами. В крупных опорных пунктах личный состав доводился до роты.

Автономность опорных пунктов по всем запасам достигала двух недель. В группе опорных пунктов (два и более) обычно находился отряд размером до батальона. Такие формирования снабжались запасами, обеспечивавшими их автономность до четырех недель.

Некоторые из этих позиций на территории Нормандии могут дать преставление читателю о характере немецких укреплений:

Группа опорных пунктов — береговая пехотная позиция, защищавшая прибрежную полосу и выход с плацдарма, ведущий к Вирвиль-сюр-Мер. На этом укрепленном участке имелся каземат для 8,8-см орудия, каземат для 7,5-см орудия и каземат для 5-см противотанкового орудия, а также три минометные позиции типа «тобрук» [29] (Ringst"ande), две минометные позиции, два пулеметных бункера, три пулеметных «тобрука», одну бетонированную пулеметную огневую точку и десять полевых укрепленных позиций. Опорные пункты были огорожены колючей проволокой и защищены минными полями и противотанковыми рвами.

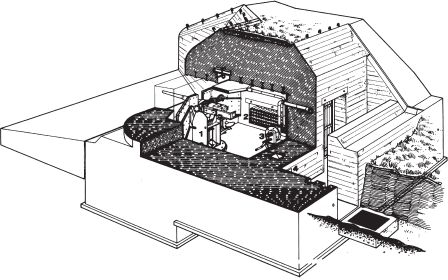

Бункер Атлантического вала. Стандартная позиция для 5-см танкового орудия. Здесь находятся: 5-см орудие на крепостной опоре; готовые боеприпасы; ручной вентилятор; удаление израсходованных гильз

Опорный пункт — прибрежная пехотная позиция, защищавшая плацдарм и дорогу, ведущую вверх по лощине к Колльвиль-сюр-Мер. В комплекс этого опорного пункта входили: башня танка «Рено», установленная на бетонном основании, две полевые 7,5-см пушки, четыре бетонированные минометные позиции, пулеметная точка, полевая зенитная позиция и шесть стационарных огнеметов. Опорный пункт был огорожен колючей проволокой и минными заграждениями.

Опорный пункт — артиллерийская позиция в окрестностях Ле-Буве, прикрывавшая плацдармы и подходы к морю, включала пять 15,5-см орудий, шесть полевых 7,5-см и 15,5-см орудий, наблюдательный пункт, две бетонированные минометные позиции, сем пулеметных «тобруков» и прожектор.

Из приведенных примеров видно, что опорные пункты и группы опорных пунктов различались размерами и количеством позиций. Большинство опорных пунктов обычно включали несколько «тобруков» — наблюдательных и пулеметных, а также предназначенных для минометов и другого оружия. Иногда опорный пункт представлял собой наблюдательную точку, прикрытую куполом. Артиллерийские опорные пункты создавались вокруг батареи 7,5-см пушек или орудий более крупного калибра. Позиции с казематами для одного 7,5-см или 8,8-см орудия обычно использовались как противотанковые точки. Башни старых танков «Рено» с установленными в них 3,7-см пушками обычно использовались на огневых точках типа «тобрук».

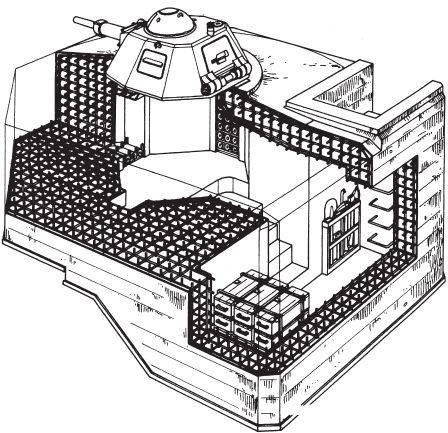

Атлантический вал. Универсальная позиция кольцевого типа для танковой башни

Самая мелкая оборонительная позиция — узел сопротивления (Widerstandnest) — могла располагаться отдельно или быть составной частью оборонительной зоны или крепости. Американцы называли Widerstandnest оборонительными постами. Узел сопротивления представлял собой пехотные позиции с гарнизоном меньше взвода, состоявшим из одного-двух отделений. Автономность по боекомплекту, продовольствию и воде составляла одну неделю. В узле сопротивления имелось как минимум одно противотанковое орудие, несколько пулеметных и минометных точек и несколько бетонных бункеров. Предусматривалась круговая оборона узлаа сопротивления, которое огораживалось колючей проволокой и защищалось минными полями.

Узлы сопротивления были нескольких типов. Так, в районе Кольвиль-сюр-Мер подобный узел представлял собой пехотную береговую позицию, служившую дополнением к опорному пункту, защищавшему плацдарм и дорогу, ведущую по оврагу в город. Узел состоял из одиночной позиции полевого 7,5-см орудия и одной пулеметной точки.

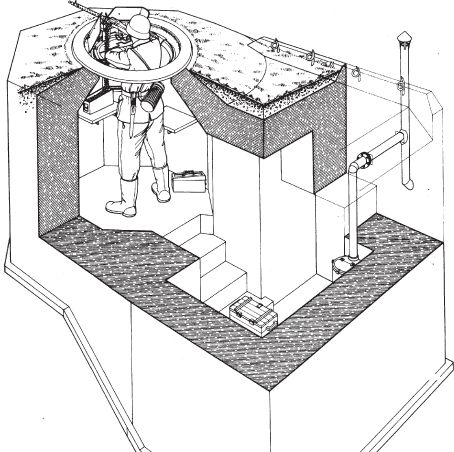

Позиция «тобрук» (Ringstдnd 58с) — самый примитивный тип бункера

Узел сопротивления, прикрывавший дорогу, ведущую по ложбине к Сен-Лоран-сюр-Мер, представлял собой пехотную позицию, включавшую полевую огневую точку 8,8-см орудия, каземат для 5-см противотанкового орудия и пулеметный бункер. К этой позиции вел противотанковый ров.

В Ле-Буве узел сопротивления представлял собой пост артиллерийского наблюдения и позицию управления огнем для батареи 15,5-см орудий. Она состояла из наблюдательного пункта и двух пулеметных «тубруков».

С середины 1943 г. немцы начали массированные постановки наземных мин на десантоопасных участках французского побережья.

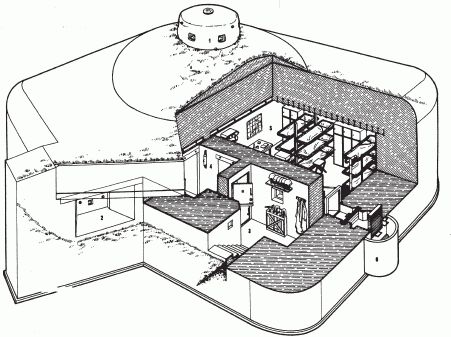

Атлантический вал. Бункер для противотанкового орудия типовой конструкции 601. Здесь находятся:
