После этого приложите брусья к потолку вдоль линии разметки и шилом отметьте места установки дюбелей или пробок. Закрепите брусья и с обеих их сторон шурупами с шагом 600–800 мм прикрепите рейки сечением 25 х 100 мм. В нижней части реек закрепите по два металлических уголка, длина которых должна быть на 60–65 мм меньше длины брусьев, что обеспечит возможность установки роликов.

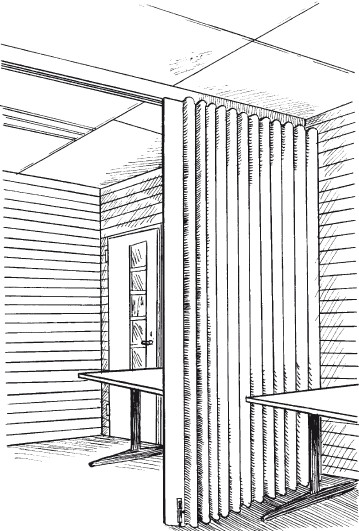

Рис. 15. Общий вид мягкой перегородки
Между полками уголков оставьте зазор в 4–5 мм, по которому будет продвигаться пластинка, соединяющая ролики с перегородкой. Пластинку сделайте из куска текстолита, алюминия или стали толщиной 2–3 мм. Ее размер должен быть 60 х 70 мм.
В верхней части пластинки просверлите два отверстия диаметром 5–6 мм, расстояние между центрами которых должно быть 30 мм. В этих отверстиях на оси закрепите две пары роликов диаметром 25–28 мм.
При использовании роликов диаметром больше указанного увеличьте ширину боковых планок и опустите ниже уголки.
Там же прикрепите так называемые ползунки, которые будут обеспечивать плавное передвижение вертикальных планок при открывании и закрывании мягкой перегородки (рис. 16).
Нижнюю часть пластины присоедините к ведущей вертикальной планке перегородки с помощью двух уголков размером 25 х 25 х 60 мм.
Для каркаса возьмите рейки сечением 30 х (10–15) мм в количестве, необходимом для выбранной длины перегородки. При расчете количества реек учитывайте, что они должны соединяться между собой попарно и располагаться друг от друга при закрытой перегородке на расстоянии 140–150 мм.
После этого нарежьте полоски тонкого бумажно-слоистого пластика размером 25 х 70 мм в количестве, равном числу реек.
Ведущую вертикальную планку изготовьте из бруса сечением 55 х 85 мм или сделайте из нескольких планок меньшего сечения. На одной из боковых граней выполните обеспечивающий плотное примыкание перегородки к стене гребень.

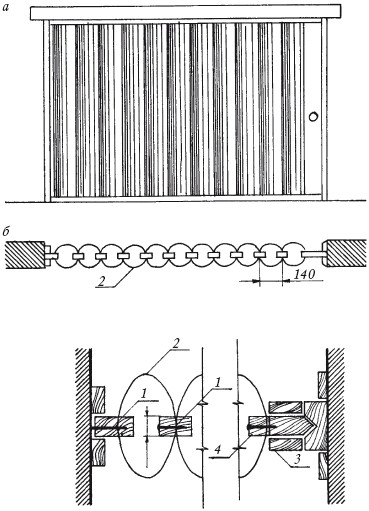

Рис. 16. Легкая мягкая перегородка (размеры даны в мм): а – общий вид перегородки; б – узлы и детали перегородки: 1 – шурупы; 2 – искусственная кожа; 3 – ведущая планка; 4 – рейки
Также заготовьте полотнище материала для перегородки шириной 450–470 мм и длиной, равной высоте перегородки. Нижнюю и верхнюю кромки полотнищ обязательно обработайте.
Чтобы смонтировать перегородку, к верхнему торцу ведущей вертикальной планки шурупами прикрепите пластинку с роликами, а затем временно закрепите на столе или полу планку в горизонтальном положении гребнем вниз.
После этого возьмите полотнище, уложите его серединой на планку и прибейте к ней мелкими гвоздями с широкой шляпкой по всей длине с шагом 200–250 мм.
Сверху уложите рейку сечением 30 х 15 мм и прикрепите ее шурупами к ведущей планке. Затем заверните края полотнища по длине, наложите их на рейку и закрепите гвоздями.
В верхней части рейки шурупами длиной 8–9 мм прикрепите пластинку с ползунками и только потом укладывайте следующую рейку и закрепляйте ее шурупами. Таким же образом монтируйте остальные полотнища рейки.
На последней рейке, примыкающей к стене, установите три металлические пластины размером 80 х 50 мм с отверстиями для крепления к пробкам или дюбелям в стене.
Смонтированную перегородку поднесите к проему в стене и с помощью роликов на направляющую навесьте ведущую вертикальную планку. Для облегчения установки всю остальную часть перегородки сверните, а затем одну за другой заведите в направляющие рейки с ползунками и полотнищами материала.
После установки перегородки прикрепите к установленным на стене пробкам последнюю планку и прикройте места креплений нащельниками. Все деревянные детали покройте лаком.

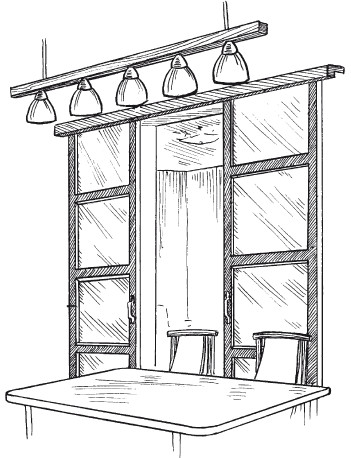

Рис. 17. Общий вид перегородки в виде раздвижной двери на верхней подвеске
Раздвижные двери на верхней подвеске. Полотна дверей для такой перегородки (рис. 17) должны быть облегченными. Лучше всего использовать каркасное полотно, обшитое тонколистовыми материалами.
Пластинку с роликами и крепежными уголками вы можете сделать таким же образом, как и для мягкой перегородки, но ширина нижних полок крепежных уголков должна составлять 15 мм. Связано это с толщиной двери, равной 40 мм.
Для крепления направляющей вам потребуются три стальные пластины размерами 130 х 60 х 3 мм. В них на расстоянии 7–8 мм от верхнего и нижнего краев просверлите по два отверстия под шурупы длиной 50–60 мм. После этого разместите пластины на деревянном брусе сечением 50 х 55 мм так, чтобы их верхний край с отверстием выступал из плоскости бруса на 15 мм.
