Рис. 4.4.4. Результат выполнения упражнения 4

4.5. Упражнение 5. Создание FEO диаграммы

Предположим, что при обсуждении бизнес-процессов возникла необходимость детально рассмотреть взаимодействие работы "Сборка и тестирование компьютеров" с другими работами. Чтобы не портить диаграмму декомпозиции, создайте FEO-диаграмму, на которой будут только стрелки работы "Сборка и тестирование компьютеров ".

Выберите пункт меню Diagram/Add FEO Diagram.

В диалоге Add New FEO Diagram выберите тип и внесите имя диаграммы FEO. Щелкните по ОК.

Для определения диаграммы перейдите в Diagram/Diagram Properties и во вкладке Diagram Text внесите определение.

Удалите лишние стрелки на диаграмме FEO. Результат показан на рис. 4.5.1.

Рис. 4.5.1. Диаграмма FEO

Для перехода между стандартной диаграммой, деревом узлов и FEO используйте кнопку

на палитре инструментов.

4.6. Упражнение 6. Расщепление и слияние моделей

4.6.1. Расщепление модели

Перед выполнением упражнения 6 внимательно прочитайте подраздел 1.2.7.

Перейдите на диаграмму АО. Правой кнопкой мыши щелкните по работе "Сборка и тестирование компьютеров" и выберите Split model.

Рис. 4.6.1. Диалог Split Option

В диалоге Split Option внесите имя новой модели "Сборка и тестирование компьютеров", установите опции, как на рисунке, и щелкните по ОК (рис. 4.6.1).

Посмотрите на результат: в Model Explorer появилась новая модель, а на диаграмме АО модели "Деятельность компании" появилась стрелка вызова "Сборка и тестирование компьютеров".

Создайте в модели "Сборка и тестирование компьютеров" новую стрелку "Неисправные компоненты". На диаграмме АО это будет граничная стрелка выхода, на диаграмме АО - граничная стрелка выхода от работ "Сборка настольных компьютеров", "Тестирование компьютеров"и "Сборка ноутбуков".

4.6.2. Слияние модели

Перейдите на диаграмму АО модели "Деятельность компании".

Правой кнопкой мыши щелкните по работе "Сборка и тестирование компьютеров" и выберите Merge model.

[3. В диалоге Merge Model включите опцию Cut/Paste entire dictionaries и щелкните по ОК.

Посмотрите на результат. В Model Explorer видно, что две модели j слились. Модель "Сборка и тестирование компьютеров" осталась и может ;быть сохранена в отдельном файле. На диаграмме АО модели "Деятельность компании" исчезла стрелка вызова "Сборка и тестирование I компьютеров". Появилась неразрешенная граничная стрелка "Неисправные компоненты". Направьте эту стрелку к входу работы "Отгрузка ; и получение".

4.7. Упражнение 7. Создание диаграммы IDEF3

Перед выполнением упражнения 7 внимательно прочитайте подраздел 1.4.

1. Перейдите на диаграмму А2 и декомпозируйте работу "Сборка настольных компьютеров". В диалоге Activity Box Count (рис. 4.7.1) установите число работ 4 и нотацию IDEF3.

Рис. 4.7.1. Выбор нотации IDEF3 в диалоге Activity Box Count

Возникает диаграмма IDEF3, содержащая работы (UOW). Правой кнопкой мыши щелкните по работе, выберите в контекстном меню Name и внесите имя работы "Подготовка компонентов". Затем во вкладке Definition внесите определение "Подготавливаются все компоненты компьютера согласно спецификации заказа". 2. Во вкладке UOW внесите свойства работы (табл. 4.7.1).

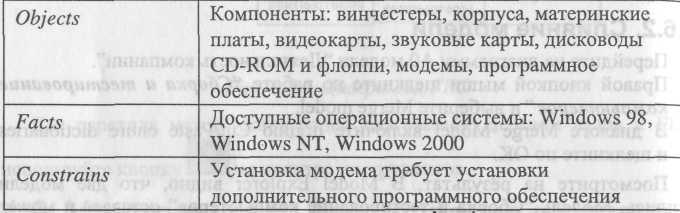

Таблица 4.7.1. Свойства UOW

3.Внесите в диаграмму еще 3 работы (кнопка I

I).

Внесите имена работ:

Установка материнской платы и винчестера;

Установка модема;

Установка дисковода CD-ROM;

Установка флоппи- дисковода;

Инсталляция операционной системы;
