Сервер B B Системное программное обеспечение B B Приложения B B База данных X X

X – сбой/дефект означает, что услуга недоступна

А – безотказная конфигурация

В – безотказная конфигурация, с переключением

« » – нет воздействия

Рис. 14.4. Матрица CFIA (источник: OGC)

Анализ дерева неисправностей [246] (FTA)

Анализ дерева неисправностей используется для определения цепочки событий, приводящих к сбою ИТ-сервиса. Для каждой услуги изображается отдельное дерево с использованием символов Буля. Дерево анализируется снизу вверх. Метод FTA выделяет следующие события:

• Основные события: входы на схеме (обозначены кружочками), такие как отключение электропитания и ошибки операторов. Эти события не исследуются.

• Результирующие события: узловая точка на схеме, появившаяся в результате объединения двух более ранних событий.

• Условные события: события, которые происходят только при определенных условиях, таких как отказ кондиционера.

• Запускающее событие: события, которые приводят к возникновению других событий, такие как автоматическое отключение, вызванное сигналом источника бесперебойного питания.

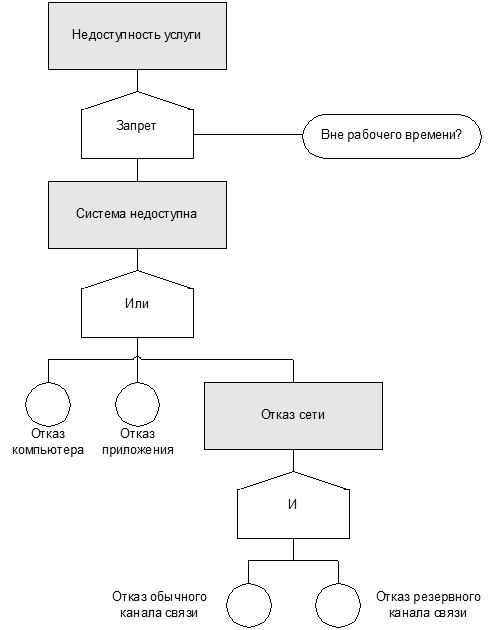

Рис. 14.5. Анализ дерева дефектов/сбоев (источник: OGC)

События можно объединять с логическими операциями, такими как:

• операция AND (И): результирующее событие произойдет, если будут присутствовать все входы одновременно;

• операция OR (ИЛИ): результирующее событие произойдет, если будет иметь место один или несколько входов;

• операция XOR (Исключающее ИЛИ): результирующее событие произойдет, если будет иметь место только один вход/причина;

• операция Inhibit (Запрет): результирующее событие произойдет, если не будут выполнены входные условия.

Метод Анализа и Управления Рисками [247] (CRAMM)

Данный метод рассматривался в главе, посвященной Управлению Непрерывностью ИТ-сервиса.

Расчеты доступности сервиса

Описанные выше метрики можно использовать при заключении соглашений о доступности сервиса с заказчиками. Эти договоренности входят составной частью в Соглашения об Уровне Сервиса. Приведенная ниже формула помогает определить, отвечает ли достигнутый Уровень Доступности согласованным требованиям:

Рис. 14.6. Формула доступности (источник: OGC)

Достигнутое время работоспособности системы равно разнице между согласованным временем работоспособности и случившемся временем простоя. Например: если была достигнута договоренность о 98% доступности сервиса в рабочие дни с 7.00 до 19.00 и в течение это периода был двухчасовой отказ сервиса, то достигнутое время работоспособности (процент доступности) будет равен:

(5x12- 2)/(5х 12) х 100%= 96,7%

Анализ простоев системы [248] (SOA)

Данный метод можно использовать для выяснения причин сбоев, изучения эффективности ИТ-организации и ее процессов, а также для представления и реализации предложений по усовершенствованию сервиса.

Характеристики метода SOA:

• широкая сфера действия: он не ограничивается инфраструктурой и охватывает также процессы, процедуры и аспекты корпоративной культуры;

• рассмотрение вопросов с точки зрения заказчика;

• совместная реализация метода представителями заказчика и ИТ-организации (команда метода SOA).

К числу преимуществ данного метода относятся эффективность подхода, прямая связь между заказчиком и поставщиком и более широкая область для предложений по улучшению сервиса.

Пост технического наблюдения [249] (ТОР)

Данный метод заключается в наблюдении специальной командой ИТ-специалистов одного выбранного аспекта доступности. Его можно использовать в тех случаях, когда обычные средства не обеспечивают достаточной поддержки. Метод ТОР позволяет объединить знания проектировщиков и руководителей систем.
