Рис. 4.3. Диаграмма классов

Классы могут иметь взаимосвязи (relationship), называемые отношениями. В нотации UML имеется несколько типов отношений. Отношение использования (associations, кнопка !!! палитры инструментов) показывает, что объект одного класса связан с одним или несколькими объектами другого класса. Отношение включения (aggregation, кнопка !!! является частным случаем отношения использования. Оно показывает, что один объект является частью другого. При воздействии на один объект, связанный отношением включения, некоторые операции автоматически могут затронуть другой объект. Например, на рис. 4.3 класс Customer Information связан отношением включения с классом Contract. При удалении объекта класса Customer Information (информация о клиенте) должны удаляться все объекты класса Contract (относящиеся к данному клиенту контракты). Каждая связь может быть охарактеризована определенной фразой, называемой именем роли. Связь между классами Customer Information и Contract имеет имя negotiates. Каждая связь может иметь индикатор множественности, который показывает, сколько объектов одного класса соответствует объекту другого класса. На рис. 4.3 связь negotiates имеет индикатор 1..* (один или много).

Наследование (inheritance) описывает взаимосвязь между классами, когда один класс (называется подклассом, subclass) наследует структуру и/или поведение одного или нескольких классов. На рис. 4.3 подкласс VIP наследует свойства и поведение класса Customer Information. Связь классов в иерархии наследования называется отношением наследования (generalization, кнопка !!!).

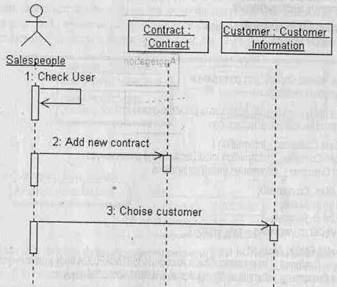

Временная диаграмма (Sequences) демонстрирует поведение объектов во времени. Она показывает объекты и последовательность сообщений, посылаемых объектами. Сообщения на диаграмме сценариев изображаются в виде стрелок (рис. 4.4).

Рис. 4.4. Временная диаграмма (Sequence)

Архитектура приложения описывается в диаграммах компонентов (Component Diagram) и диаграммах развертывания (Deployment Diagram). На диаграммах компонентов изображается вхождение классов и объектов в программные компоненты системы (модули, библиотеки и т. д.). При помощи диаграмм развертывания документируется размещение программных модулей на узлах (физических и логических устройствах) системы.

Генерация кода осуществляется на основе диаграмм классов. Для генерации необходимо в Rational Rose выбрать пункт меню Tools/Java/Generate Java.

Ниже .приведен код на языке Java, соответствующий классу Customer Information (см. рис. 4.3):

//# //# Source file: Customer_lnfomiation.java

//# //# Subsystem: Component View

//# //# Module: Customer Information

/## begin module.cm preserve=no

/* %X% %Q% %Z% %W% */

//# end module.cm

//# begin module.cp preserve=no

//# end module.cp

//# begin module.additionallmports preserve=no

//# end module.additionallmports

//# begin module.imports preserve=yes

//# end module.imports

//======================================================

//# begin module.declarations preserve=no

//# end module.declarations

//# begin moduIe.additionalDeclarations preserve=yes

//# end module.additionalDeclarations

public class Customer_lnformation {

//# begin Customer_Information.initialDeclarations preserve=yes

//# end Customer_Information.initialDeclarations

public intm_CustomerlD; • private int m_Name;

private int m_Account;

public Vector m_negotates = new Vector;

public void Check_Account {

//# begin Customer__lnformation::Check Account%3561AOAF032A.body preserve=yes

//# end Customer_lnformation::Gheck Account%3561AOAF032A.body

}

//# begin Customer_lnformation.additionalDeclarationspreserve=yes

//# end Customer_Information.additionalDeclarations

}

При генерации кода Rational Rose включает строки комментария, начинающиеся последовательностью символов //##. Сгенерированный код (в отличие от кода, сгенерированного ERwin) не является готовым приложением. Здесь генерируются лишь заголовки методов (Check_Account), сами методы необходимо дописывать вручную.

Rational Rose позволяет строить объектную модель, но не может построить качественную физическую модель данных. Для решения этой задачи фирмой PLATINUM technology выпущена утилита ERwin Translation Wizard, позволяющая перегрузить объектную модель в ERwin и автоматически получить на ее основе модель данных. После инсталляции ERwin Translation Wizard вызывается из среды Rational Rose. Для того чтобы классы могли быть конвертированы в сущности модели данных, они должны быть определены как Persistent. Для этого необходимо (в среде Rational Rose) правой кнопкой мыши щелкнуть по классу, выбрать во всплывающем меню Specifications/Detail/Persistence. ERwin Translation Wizard позволяет сгенерировать как диаграмму классов на основе модели данных, так и модель данных на основе диаграммы классов. На рис. 4.5 показана физическая модель данных, полученная на основе диаграммы классов, представленной на рис. 4.3. Модель данных может быть использована для генерирования системного каталога сервера БД (см. гл. 2.3).
