Интерфейс (interface) служит для спецификации параметров модели, которые видимы извне без указания их внутренней структуры. В языке UML интерфейс является классификатором и характеризует только ограниченную часть поведения моделируемой сущности. Применительно к диаграммам вариантов использования, интерфейсы определяют совокупность операций, которые обеспечивают необходимый набор сервисов или функциональности для актеров. Интерфейсы не могут содержать ни атрибутов, ни состояний, ни направленных ассоциаций. Они содержат только операции без указания особенностей их реализации. Формально интерфейс эквивалентен абстрактному классу без атрибутов и методов с наличием только абстрактных операций.

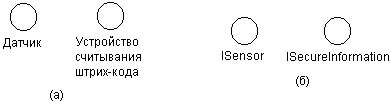

На диаграмме вариантов использования интерфейс изображается в виде маленького круга, рядом с которым записывается его имя (рис. 4.3, а). В качестве имени может быть существительное, которое характеризует соответствующую информацию или сервис (например, «датчик», «сирена», «видеокамера»), но чаще строка текста (например, «запрос к базе данных», «форма ввода», «устройство подачи звукового сигнала»). Если имя записывается на английском, то оно должно начинаться с заглавной буквы I, например, ISecurelnformation, ISensor (рис. 4.3, б).

Рис. 4.3. Графическое изображение интерфейсов на диаграммах вариантов использования

Примечание 39

Графический символ отдельного интерфейса может соединяться на диаграмме сплошной линией с тем вариантом использования, который его поддерживает. Сплошная линия в этом случае указывает на тот факт, что связанный с интерфейсом вариант использования должен реализовывать все операции, необходимые для данного интерфейса, а возможно и больше (рис. 4.4, а). Кроме этого, интерфейсы могут соединяться с вариантами использования пунктирной линией со стрелкой (рис. 4.4, б), означающей, что вариант использования предназначен для спецификации только того сервиса, который необходим для реализации данного интерфейса.

Рис. 4.4. Графическое изображение взаимосвязей интерфейсов с вариантами использования

С системно-аналитической точки зрения интерфейс не только отделяет спецификацию операций системы от их реализации, но и определяет общие границы проектируемой системы. В последующем интерфейс может быть уточнен явным указанием тех операций, которые специфицируют отдельный аспект поведения системы. В этом случае он изображается в форме прямоугольника класса с ключевым словом «interface» в секции имени, с пустой секцией атрибутов и с непустой секцией операций. Однако подобное графическое представление используется на диаграммах классов или диаграммах, характеризующих поведение моделируемой системы.

Важность интерфейсов заключается в том, что они определяют стыковочные узлы в проектируемой системе, что совершенно необходимо для организации коллективной работы над проектом. Более того, спецификация интерфейсов способствует «безболезненной» модификации уже существующей системы при переходе на новые технологические решения. В этом случае изменению подвергается только реализация операций, но никак не функциональность самой системы. А это обеспечивает совместимость последующих версий программ с первоначальными при спиральной технологии разработки программных систем.

Примечания (notes) в языке UML предназначены для включения в модель произвольной текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта. В качестве такой информации могут быть комментарии разработчика (например, дата и версия разработки диаграммы или ее отдельных компонентов), ограничения (например, на значения отдельных связей или экземпляры сущностей) и помеченные значения. Применительно к диаграммам вариантов использования примечание может носить самую общую информацию, относящуюся к общему контексту системы.

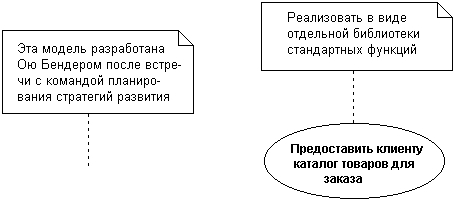

Графически примечания обозначаются прямоугольником с «загнутым» верхним правым уголком (рис. 4.5). Внутри прямоугольника содержится текст примечания. Примечание может относиться к любому элементу диаграммы, в этом случае их соединяет пунктирная линия. Если примечание относится к нескольким элементам, то от него проводятся, соответственно, несколько линий. Разумеется, примечания могут присутствовать не только на диаграмме вариантов использования, но и на других канонических диаграммах.

Рис. 4.5. Примеры примечаний в языке UML

Если в примечании указывается ключевое слово «constraint», то данное примечание является ограничением, налагаемым на соответствующий элемент модели, но не на саму диаграмму. При этом запись ограничения заключается в фигурные скобки и должна соответствовать правилам правильного построения выражений языка ОСL. Более подробно язык объектных ограничений и примеры его использования будут рассмотрены в приложении. Однако для диаграмм вариантов использования ограничения включать в модели не рекомендуется, поскольку они достаточно жестко регламентируют отдельные аспекты системы. Подобная регламентация противоречит неформальному характеру общей модели системы, в качестве которой выступает диаграмма вариантов использования.
