В 1950 году Вальтер написал две статьи для Scientific American («Имитация жизни», май 1950 г. и «Машина, которая учится», август 1951 г.), а затем и книгу под названием «Живой мозг» (Norton, New York, 1963). Взаимодействие между нейронной системой и окружающей средой породило неожиданные и сложные типы поведения.

В одном из экспериментов Вальтер построил укрытие, куда Элси могла заходить и подзаряжать свои аккумуляторы. Укрытие было оборудовано небольшим источником света, которое должно было привлечь внимание робота к нему по мере расходования аккумуляторов. Робот мог бы заходить в укрытие и автоматически перезаряжать аккумуляторы. После завершения процесса зарядки робот мог покидать укрытие в поисках новых источников света.

В другом эксперименте Вальтер прикрепил небольшие лампочки к панцирю каждой черепахи. Роботы демонстрировали взаимодействие, которое напоминало наблюдателю некоторый тип социального поведения. Роботы танцевали вокруг друг друга, временами приближаясь и затем расходясь, что напоминало общение роботов по типу ритуального поведения или пометки территории.

Мы можем воспроизвести большинство функций знаменитой черепахи Вальтера. Используемая нами программа имитирует работу нейронов, использованных в оригинальной конструкции. Для изготовления шасси потребуются некоторые слесарные работы. Слесарные работы сильно упростятся при использовании следующих инструментов:

• Кернер. Используется для нанесения углублений на лист металла для облегчения сверления. Если не наметить центр отверстия с помощью кернера, то сверло легко может «увести». Для нанесения отметки поставьте острие кернера в точку предполагаемого отверстия. Ударьте молотком для нанесения углубления.

• Ручные ножницы по металлу. Используются для резки листового металла. Я бы рекомендовал ножницы размером 75 см. Процесс резки аналогичен использованию обычных ножниц. Примечание: резка металла значительно труднее резки бумаги.

• Тиски. Используются для фиксации металлических деталей для сверления и сгибания.

• Дрель

• Молоток

Вы можете найти эти инструменты практически в любом магазине слесарного оборудования. Там же можно найти тонкие листы металла и алюминиевые полосы, необходимые для изготовления шасси.

Я изготовил шасси из прямоугольной алюминиевой полосы сечением 3х 12 мм и листа нержавеющей стали толщиной 0,6 мм. Нержавеющая сталь хуже поддается обработке в сравнении с обычным холодным листовым прокатом, поэтому в следующий раз я предпочел бы алюминий или прокат.

Ходовой двигатель представляет собой двигатель с редуктором 100:1 (см. рис. 8.1). Мне нравится этот двигатель, поскольку он имеет скобу для крепления. Для поворотного двигателя я использовал стандартный сервомотор с усилием на валу 1,3 кгс. Для шасси потребуются три куска листового металла.

Рис. 8.1. Двигатель постоянного тока 1,5–3 В с редуктором 100:1

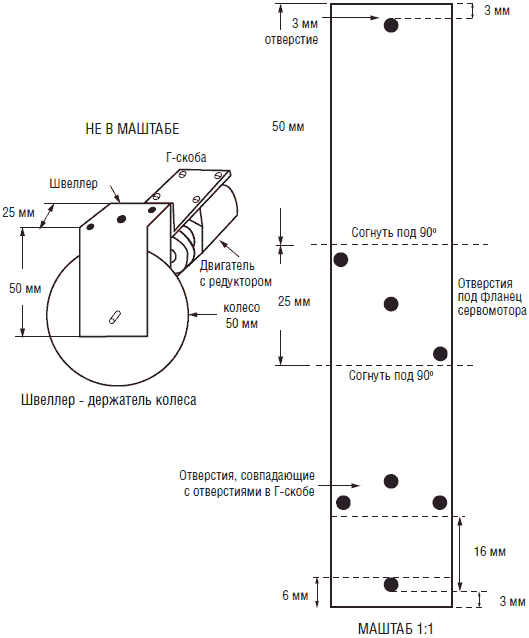

Ходовой двигатель и переднее колесо закреплены на П-образном швеллере (см. рис. 8.2). П-образный швеллер изготовлен из стальной полосы размерами 25 мм на 125 мм и толщиной 0,4 мм. В центре полосы необходимо просверлить три отверстия для крепления фланца сервомотора. Диаметр центрального отверстия (3 мм) больше диаметра крайних отверстий (1,5 мм). Отсоедините фланец от сервомотора путем выворачивания центрального винта и вытягивания фланца вверх. Положите фланец на скобу швеллера и разметьте положения центрального и боковых отверстий. Просверлите три отверстия. Присоедините фланец к сервомотору и заверните центральный винт. Для крайних отверстий используйте винты с гайками диаметром 3 мм. Просверлите три отверстия 3,1 мм для бокового крепления Г-образной скобы ходового двигателя. Просверлите два соосных отверстия диаметром 3 мм для крепления переднего колеса.

Рис. 8.2. П-образная скоба крепления ведущего колеса

Зажмите полосу в тиски и согните ее концы под углом 90°, чтобы получилась П-образная скоба.

Используйте Г-образную скобу для крепления ходового двигателя к П-образному швеллеру (см. рис. 8.3). Размеры Г-образной скобы 38х 76 мм. Наметьте отверстия на пластине согласно положению соответствующих отверстий на корпусе редуктора. Убедитесь, что три отверстия на Г-образной скобе соответствуют отверстиям на П-образной скобе швеллера.

Рис. 8.3. Г-образная скоба крепления редуктора к П-скобе

На рис. 8.4 изображен чертеж основания с изображением позиции сервомотора с крутящим моментом 1,3 кгс. Размеры основания 76х140 мм. На основании будут смонтированы источник питания и электрическая схема. Для вырезания отверстия под сервомотор воспользуйтесь чертежом.

Рис. 8.4. Чертеж основания конструкции с вырезом под сервомотор с крутящим моментом 1,3 кгс и отверстиями под скобу крепления задней оси

Сперва просверлите четыре отверстия диаметром 3 мм по краям прямоугольника. Затем высверливайте отверстия по сторонам прямоугольника. Такой способ существенно легче, чем выпиливание или «выкусывание» металла по периметру необходимого отверстия. После высверливания отверстия для подравнивания краев можно использовать кусачки. Окончательная обработка краев производится напильником, после чего можно монтировать сервомотор. Просверлите сзади два отверстия для крепления скобы задней оси.
