После того как скручивание на 90° произведено, дополнительно согните пластину в двух местах на 90°, как мы это делали для передних и задних ног.

Передние сервомоторы крепятся к алюминиевому основанию с помощью пластиковых винтов и гаек 3 мм. Я выбрал пластиковые винты, поскольку их можно слегка гнуть и компенсировать небольшие несоответствия положений просверленных в пластине отверстий и крепежных отверстий сервомотора.

Ноги крепятся к пластиковому фланцу сервомотора. Для этого я использовал 2 миллиметровые винты и гайки. При креплении фланца к валу сервомотора убедитесь, что каждая нога может отклоняться вперед-назад на одинаковый угол от среднего перпендикулярного положения.

Тяга между передними и задними ногами изготовлена из прутка с резьбой 3 мм (см. рис. 11.10). В исходной конструкции длина тяги составляет 132 мм от центра до центра. Тяга вставляется в отверстия на передней и задней ноге робота и может быть закреплена с помощью нескольких гаек.

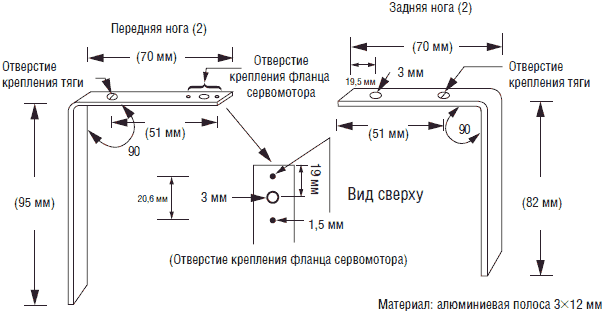

Рис. 11.10. Детальный чертеж шарнира и тяги

Перед установкой тяги задние ноги робота должны быть прикреплены к основанию. Крепление задних ног изготовлено из резьбовой заклепки 9,5 мм и крепежного винта. Детальное крепление ноги показано на рис. 11.10. Необходимо подложить пластиковые шайбы под основание, которые заполнят пространство между нижней частью основания и головкой винта. Такая конструкция обеспечивает крепление ноги к основанию без ее «болтания». Чтобы уменьшить трение, можно использовать пластиковые шайбы. Не используйте слишком много шайб – это приведет к излишнему прижиму ноги к поверхности основания. Нога должна поворачиваться в соединении достаточно свободно. На рис. 11.11 и 11.12 приведены фотографии частично собранного шестиногого робота.

Рис. 11.11. Шестиног – вид снизу. Спереди два сервомотора

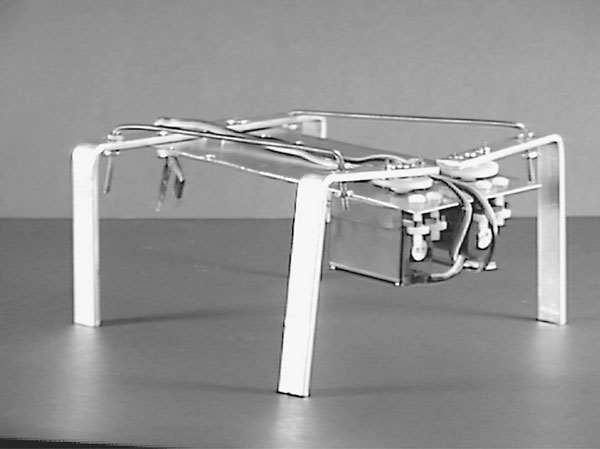

Рис. 11.12. Частично собранный шестиног с двумя передними сервомоторами

Для крепления центрального сервомотора потребуются две Г-образные скобы (см. рис. 11.13). Просверлите соответствующие отверстия в алюминиевых полосках и согните их под углом 90°, чтобы получились скобы. Прикрепите две Г-образные скобы к центральному сервомотору с помощью пластиковых винтов и гаек (см. рис. 11.14). Затем прикрепите узел центрального сервомотора к нижней части основания. Совместите четыре отверстия на основании с отверстиями на верхней части Г-образных скоб. Скрепите части с помощью пластиковых винтов и гаек. На рис. 11.15 и 11.16 приведены фотографии вида сверху и снизу для шестиногого робота.

Рис. 11.13. Скоба центрального сервомотора

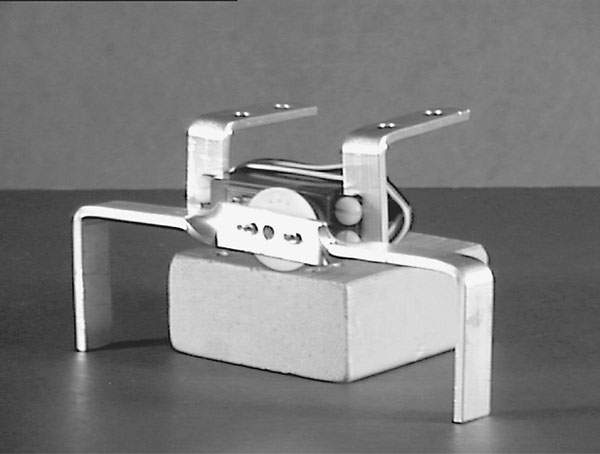

Рис. 11.14. Центральный мотор в сборе с крепежными скобами и средними ногами

Рис. 11.15. Шестиног – вид снизу с тремя сервомоторами

Рис. 11.16. Шестиног в сборе. Конструкция готова для монтажа электронного управления

На рис. 11.17 приведена схема управления сервомоторами с помощью PIC-микроконтроллера. Питание сервомоторов и микроконтроллера осуществляется от батареи 6 В. Батарейный отсек 6 В содержит 4 элемента АА. Схема микроконтроллера собрана на небольшой макетной плате. Батарейный отсек и схема прикреплены сверху к алюминиевому основанию. На рис 11.5 показана готовая конструкция робота, готовая к «передвижению».

Рис. 11.17. Принципиальная схема управления шестиногого робота

Микроконтроллер 16F84 управляет работой трех сервомоторов. Наличие большого числа незадействованных шин ввода/вывода и места под программу предоставляет возможность совершенствования и модификации базовой модели робота.

‘Шестиногий шагающий робот

‘Соединения

‘Левый сервомотор Pin RB1

‘Правый сервомотор Pin RB2

‘Сервомотор наклона Pin RB0

‘Движение только вперед

start:

for B0 = 1 to 60

pulsout 0, 155 ‘Наклон по часовой стрелке, подъем правой стороны

pulsout 1, 145 ‘Левые ноги на месте

pulsout 2, 145 ‘Правые ноги движутся вперед

pause 18

next B0

for B0 = 1 to 60

pulsout 0, 190 ‘Наклон против часовой стрелки, подъем левой стороны

pulsout 1, 200 ‘Левые ноги движутся вперед

pulsout 2, 145 ‘Правые ноги сохраняют положение вперед

pause 18

next B0
