Боковое кольцо предназначалось для защиты тыльной стороны ладони, но со своей задачей оно справлялось очень плохо. Кольцом мы его зовем по причине отсутствия устоявшегося термина. В большинстве случаев оно имело силуэт того, что позднее будет называться щитком.

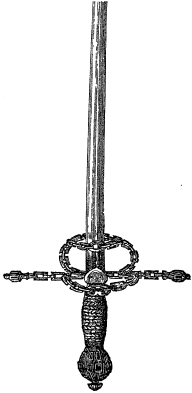

Иногда вместо того, чтобы прикреплять кольца к крестовине, ее концы горизонтально изгибали в форме восьмерки, как видно на рис. 53, где изображен ланскнетт. К такому типу также принадлежит образец № 3 (иллюстрация VI).

Pas d'^ane выполнял иную задачу, не такую, как кольцо. Он останавливал клинок противника на некотором расстоянии от крестовины, тем самым защищая руку, но у него была и другая, более важная цель.

У старинных авторов и на старинных изображениях [237] мы видим, что у фехтовальщиков было обыкновение класть один или два пальца поверх крестовины, чтобы крепче держать меч в руке. Вполне вероятно, что pas d'^ane был изобретен специально для защиты этих пальцев [238] . В представленном на рисунке образце мы имеем именно такой случай, поскольку одна петля, как здесь, ничего не дает для защиты кисти и соответственно не могла служить этой цели.

Если вывести какое-то общее правило, то боковое кольцо скорее было немецким изобретением, a pas d'^ane – итальянским, но так как оба они очень скоро объединились на любых мечах в разных странах, то утратили все признаки национальной принадлежности.

Pas d'^ane как защитное приспособление вскоре стал еще эффективнее за счет присоединения небольшого кольца, связывающего концы его петель. Эту контргарду (ибо подобные добавления подходят под наше определение контргарды) хорошо видно на образцах № 2 и 3 (иллюстрация I).

Когда по обе стороны клинка расположены кольца, соединенные с концами крестовины, то часто похожие кольца или одно, окружающее клинок, ставятся между краями pas d'^ane (см. меч Захарии, рис. 81).

Что касается крестовины, то очевидно, что достаточно лишь небольшого изменения, чтобы она защищала руку гораздо лучше, чем в обычном выпрямленном состоянии. Вследствие этого один конец вскоре стали загибать к навершию, чтобы защитить костяшки пальцев, а для симметрии другой конец так же загибали к острию. Таким образом, к любой из трех простейших систем защиты можно добавить дужку, более-менее сходящуюся с навершием. Кстати заметим, что лишь в сравнительно поздний период эта гарда соединилась с навершием.

Итак, оказывается, если внимательно рассмотреть любую тщательно подобранную коллекцию мечей, форма рукояти начиная с XV века зависела от модификации этих элементов, их связи с простыми и сложными системами перекладин, контргард и частичного объединения их в виде щитков или чаш.

Вначале, как мы говорили, острие почти не использовалось, большинство ударов выполнялись в пронации, поэтому, поскольку больше всего открыта была тыльная сторона ладони, вполне достаточной защитой была простейшая и широко распространенная гарда, которая, как правило, состояла из кольца с внешней (правой) стороны и pas d'^ane, особенно когда конец крестовины стали загибать в виде дужки.

Но по мере развития фехтования как искусства в практику вошли восходящие удары и уколы в супинации. Тогда оружейные мастера изобрели новую защиту для открытой ладони и запястья; края pas d'^ane с внутренней стороны соединили с краями дужки с помощью изогнутых перекладин, сравнительно сложных и изящных, в зависимости от вкуса и фантазии заказчика. Ради дополнительной защиты подобные перекладины также добавили с внешней стороны.

Вскоре фехтовальщики оценили пользу удлиненной прямой крестовины в бою в колющем стиле, но дужка тоже оказалась ценной в качестве защиты, поэтому ее тоже часто оставляли в этом качестве и добавляли еще одну, очень длинную, перекладину, в отличие от загнутой крестовины.

На этой стадии усложнения мы получаем один вид самой типичной гарды.

Обычай перекрещивать пальцы вокруг основания клинка – продевая сквозь pas d'^ane над крестовиной, – вскоре подсказал мысль, что неплохо было бы закрыть кисть руки контргардой, насколько это возможно. В связи с этим у многих рапир, особенно поздней Елизаветинской эпохи, эфес уменьшен до совсем небольших размеров. По существу, он был рассчитан на то, чтобы опираться на ладонь, причем его обхватывали только средним и безымянным пальцами и надежно удерживали рапиру за счет крестовины.

Прежде чем перейти к разбору чашеобразных и щитковых гард, кратко перечислим детали, составлявшие, так сказать, «обычную» рукоятку рапиры XVI века.

Гарды: крестовина, pas d'^ane, дужка – дужка, однако, встречается не так часто, как две первые.

Контргарды: кольцо на крестовине (по обе стороны или только справа, то есть с внешней стороны клинка), кольца поменьше на pas d'^ane (тоже с одной или обеих сторон), соединительные перекладины между разными частями (тоже с одной или двух сторон).
