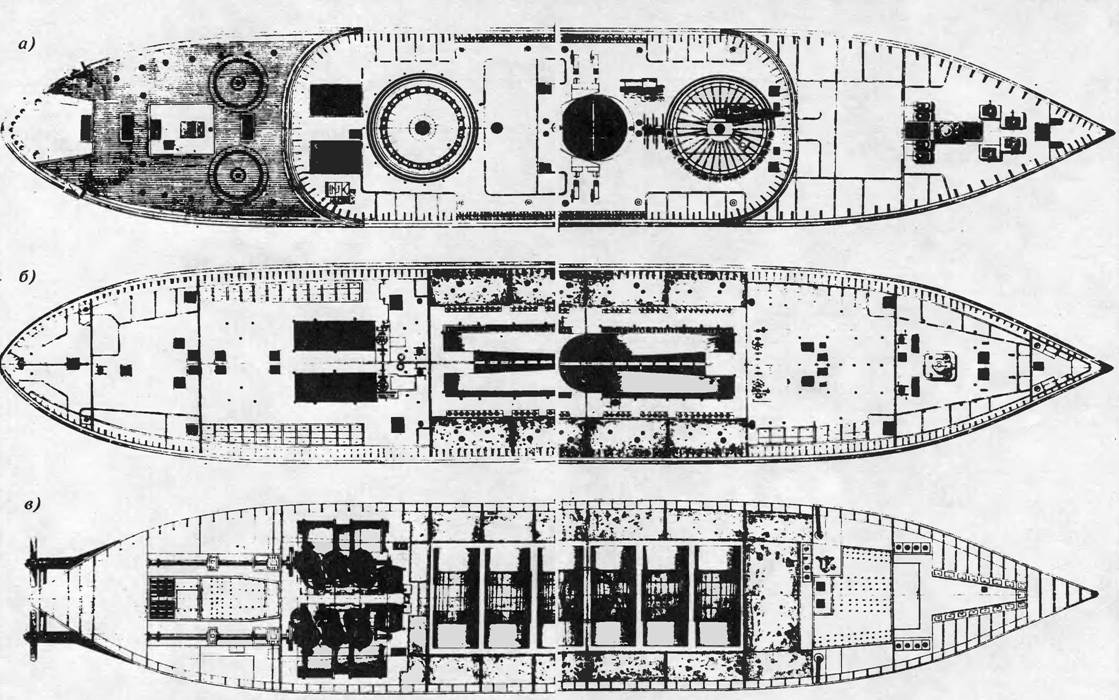

"Петр Великий" имел две непрерывные палубы: главную, которая в корме за бруствером являлась верхней, и жилую, расположенную ниже. Первоначально верхняя палуба не покрывалась деревом и ее прокатали с насечками . Расстояние между палубами на "Петре Великом" было несколько больше, чем на других броненосных кораблях русского флота. Но все же небольшой объем внутренних помещений в носовой надстройке, бруствере и на платформах в носу и корме создавал трудности в размещении экипажа, бытовых помещений и различного рода кладовых. Кают-компания и каюты офицеров внутри бруствера не имели бортовых иллюминаторов. Отсутствовали они и в адмиральском салоне, который находился в носовой части. Свет в эти помещения проникал только через палубные светлые люки. Не удалось полностью разместить все снаряды 305-мм орудий в единственном бомбовом погребе, из-за чего большая их часть хранилась в кранцах вдоль брони бруствера и в проходах у угольных ям. Стесненные бруствером башни устанавливались над котельными и машинными отделениями.

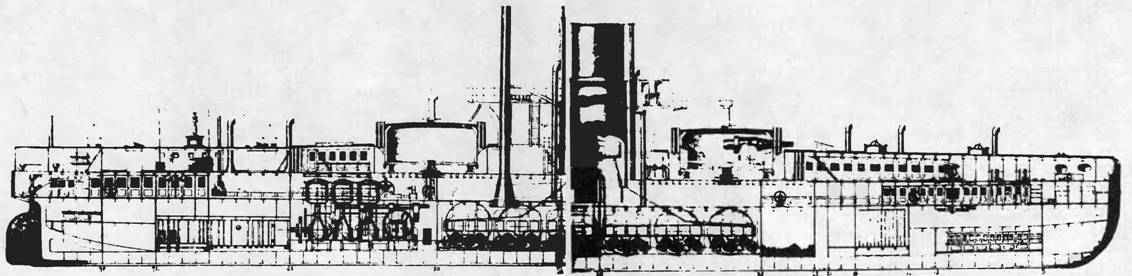

Продольный разрез "Петра Великого"

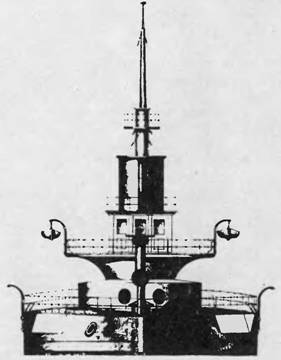

Вид корабля с носа

Сечение по 27 шпангоуту

Большое значение при постройке корабля уделили отделочным работам во внутренних помещениях. Эти работы выполнялись с особой тщательностью, так как 305-мм орудия при стрельбах подвергали корпус большому сотрясению, что плохо сказывалось на огромном количестве искусно выполненной деревянной мебели и внутренней обшивке. Все это, создававшее в мирное время комфорт, в бою могло являться причиной больших пожаров и разрушений.

Из красного дерева изготовили мебель и двери всех офицерских кают, кают-компании, адмиральского салона, а также пять штурвальных колес, имевших диаметр около 2 м, и нактоузы компасов. Тиковыми и частично из красного дерева были все трапы, отделка машинных люков, люков на палубах и платформах. Из ценных пород дерева сделали и съемные бортовые каютные щиты, оформлявшие декоративно стены кают у бортов и убиравшиеся в бою и при осмотре брони; светлые люки над адмиральским салоном; отделку крюйт-камеры и погребов; рубку на грибовидном мостике; разборную церковь, рундуки, ящики для сигнальных флагов и другое оборудование внутренних помещений.

И все же роскошная внутренняя отделка лишь немного сглаживала трудности, переносимые моряками в плавании. Даже при хорошей вентиляции недостаточный объем жилых помещений и постоянная сырость из- за попадания воды через гласисы башен и пара при работе вспомогательных механизмов вызывали большую влажность на корабле, следствием которой были постоянные простудные заболевания команды. При сравнительно небольшом волнении приходилось закрывать все люки и ограничивать нахождение людей на верхней палубе, что при длительном плавании было весьма утомительно. Вентиляция корабля в этих случаях осуществлялась только через грибовидный мостик. В целом жилые условия на "Петре Великом" были заметно хуже, чем на рангоутных броненосцах тех лет.

Сечение по мидель-шпангоуту

"Все листы, угловое железо, заклепки, кованные вещи и железо всякого рода, потребное для постройки корпуса судна, должны быть сделаны в России," – написано в спецификации корпуса, утвержденной 14.01.1869 г. в МТК. Множество хлопот строителям доставлял контроль веса огромного числа деталей, поступавших на стапель, для предотвращения перегрузки. В результате этой кропотливой работы спусковой вес корпуса даже был несколько ниже проектного – случай очень редкий в судостроительной практике.

Проектный вес корпуса "Петра Великого", вычисленный М. М. Окуневым, составлял 3679 т, а с утвержденной чуть позже надстройкой – 3879 т.

В итоге полный вес корпуса без брони, башен, артиллерии, дельных вещей и запасов равнялся 3753,5 т.

Бронировался "Петр Великий" с учетом боевого опыта гражданской войны в САСШ. Подобно американским мониторам, броневой пояс по ватерлинии крепился к борту, образуя свес толщиной 0,6 м для частичной защиты корабля от таранных ударов. Прямой угол, образованный свесом и бортом корабля, заполнялся деревом для смягчения ударов волн при качке.

Наиболее толстые, 356-мм плиты бортового пояса находились в середине корабля по длине 48,8 м. К оконечностям толщина брони постепенно уменьшалась до 203 мм в носу и 229 мм в корме. Верхняя и нижняя кромки пояса 356-мм плит в средней части были параллельны ватерлинии. В систему бортовой защиты входило и "коробчатое железо" с толщиной стенок 19 мм. Вес "коробчатого железа" с заполнявшим его ячейки тиком равнялся весу 50-мм броневых плит, но сопротивление ударам снарядов соответствовало 76-мм броне.

Наружная обшивка 338,7 т

Стыковые планки наружной обшивки 39,4 т

Листы под поперечные переборки 29,4 т

Внутренняя обшивка 127,2 т

Трюмные стрингеры 121,9 т

Наружные стрингеры 102,9 т

Нижние части шпангоутов (флортимберсы) 101,5 т

Верхние части шпангоутов 75,4 т

Стрингеры по верхним шпангоутам 45,5 т

Железная обшивка под броню 203,9 т

Железная настилка верхней палубы 537,2 т
