Сканеры

Для ввода в ПЭВМ текстовой или графической информации наиболее часто используется устройство, называемое сканером. Он создает оцифрованное (переводит аналоговое изображение в цифровое) изображение документа и помещает его в память компьютера.

В настоящем существует два основных типа сканеров: ручной и настольный. Однако встречаются и комбинированные модели. С ручными сканерами сталкивался почти каждый. Например, сканеры штрих-кодов, используемые в супермаркетах. Но существуют модели и для домашнего применения.

Для того чтобы ввести в компьютер документ при помощи ручного сканера, надо без резких движений провести сканирующей головкой по изображению. Равномерность перемещения сканера существенно сказывается на качестве. В ряде моделей для подтверждения нормального ввода встроен индикатор. Большинство современных ручных моделей автоматически «склеивает» части вводимого изображения.

Наиболее распространенный тип – настольные сканеры, существующие в трех видах: планшетные, рулонные и проекционные.

В рулонных сканерах считывающая головка неподвижна и относительно нее протягиваются отдельные листы или рулон сканируемого документа. Внешне это напоминает работу факсимильного аппарата.

В проекционных сканерах документ кладется на рабочую поверхность изображением вверх, где и находится перемещающийся блок сканирования. Основная особенность типа – возможность сканирования проекций трехмерных предметов.

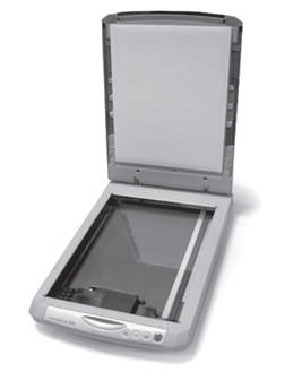

Наиболее распространенные планшетные сканеры напоминают копировальные машины: открывается крышка, лист располагается на стеклянной пластине изображением вниз, крышка закрывается. Сканирующая головка перемещается относительно бумаги.

Принцип работы сканера относительно прост. Луч света (специальная лампа, расположенная в корпусе сканера) «пробегает» по сканируемой поверхности, при этом светочувствительными датчиками воспринимается яркость и цветность отраженного света и преобразуется в двоичный код. Введенную с помощью сканера и графическую, и текстовую информацию компьютер воспринимает как «картинку», поэтому для преобразования графического текста в обычный символьный формат используют программы оптического распознавания образов.

Качество сканера определяется качеством пяти основных параметров: разрешающая способность, разрядность, динамический диапазон, источник света и шум.

Наиболее популярны офисные сканеры таких фирм, как Epson, Hewlett-Packard, Canon, BenQ (Acer), Mustek и Genius.

Звуковая карта

Звуковая карта явилась одним из наиболее поздних усовершенствований персонального компьютера. Она подключается к одному из слотов материнской платы – PCI (может быть интегрировано в нее) – в виде дочерней карты и выполняет вычислительные операции, связанные с обработкой звука, речи, музыки. Звуковая карта может быть сразу интегрирована в системную плату. Звук воспроизводится через внешние звуковые колонки (наушники), подключаемые к выходу звуковой карты.

На типичной звуковой карте могут находиться следующие разъемы.

Внешние: MIDI-порт, линейный вход, микрофонный вход, линейный выход, аудиовыход, цифровой вход и выход.

MIDI-порт. Самый большой и заметный 15-контактный разъем. К нему подключаются такие устройства, как джойстик, MIDI-клавиатура или, например, синтезатор.

Линейный выход. Предназначен для подключения активных колонок или усилителя. Линейных выходов может быть несколько.

Аудиовыход. На него подается прошедший через маломощный усилитель сигнал. Этот усилитель не отличается высоким качеством, поэтому основным устройством для подключения к этому выходу являются, например, наушники.

Цифровой выход. Предназначен для подключения внешних цифровых устройств, например, цифрового ресивера. Встречается только на достаточно дорогих картах.

Внутренний вход. Обычно используется для подключения CD-ROM.

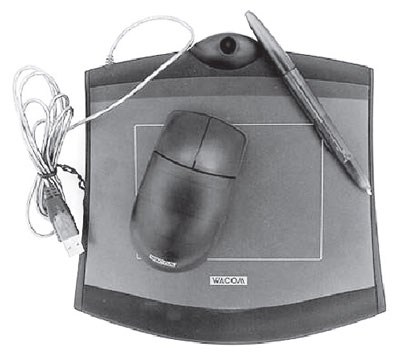

Графические планшеты

Для ручного ввода в компьютер графической информации предназначен отдельный класс устройств – графические планшеты. Они, в свою очередь, подразделяются на так называемые дигитайзеры («оцифровщики») и собственно планшеты. Дигитайзеры ориентированы на ввод чертежно-графической информации и оснащаются узкоспециальным прецизионным графическим манипулятором. Планшеты позволяют имитировать процесс художественного рисования и предлагают большой выбор графических элементов.

Разрешение планшета составляет 1000 точек на дюйм и более. Отсюда следует, что планшет даже небольшого формата А6 имеет рабочее поле 5000x3500 точек, что больше разрешающей способности любого современного монитора. Таким образом, планшета формата А6 вполне достаточно даже для профессиональных работ.

Рынок графических планшетов не слишком велик, и в этой сфере действует всего несколько компаний: Aiptek, Genius, Wacom. По результатам тестов лидирует продукция Wacom, более простые и дешевые продукты предлагают Aiptek и Genius.
