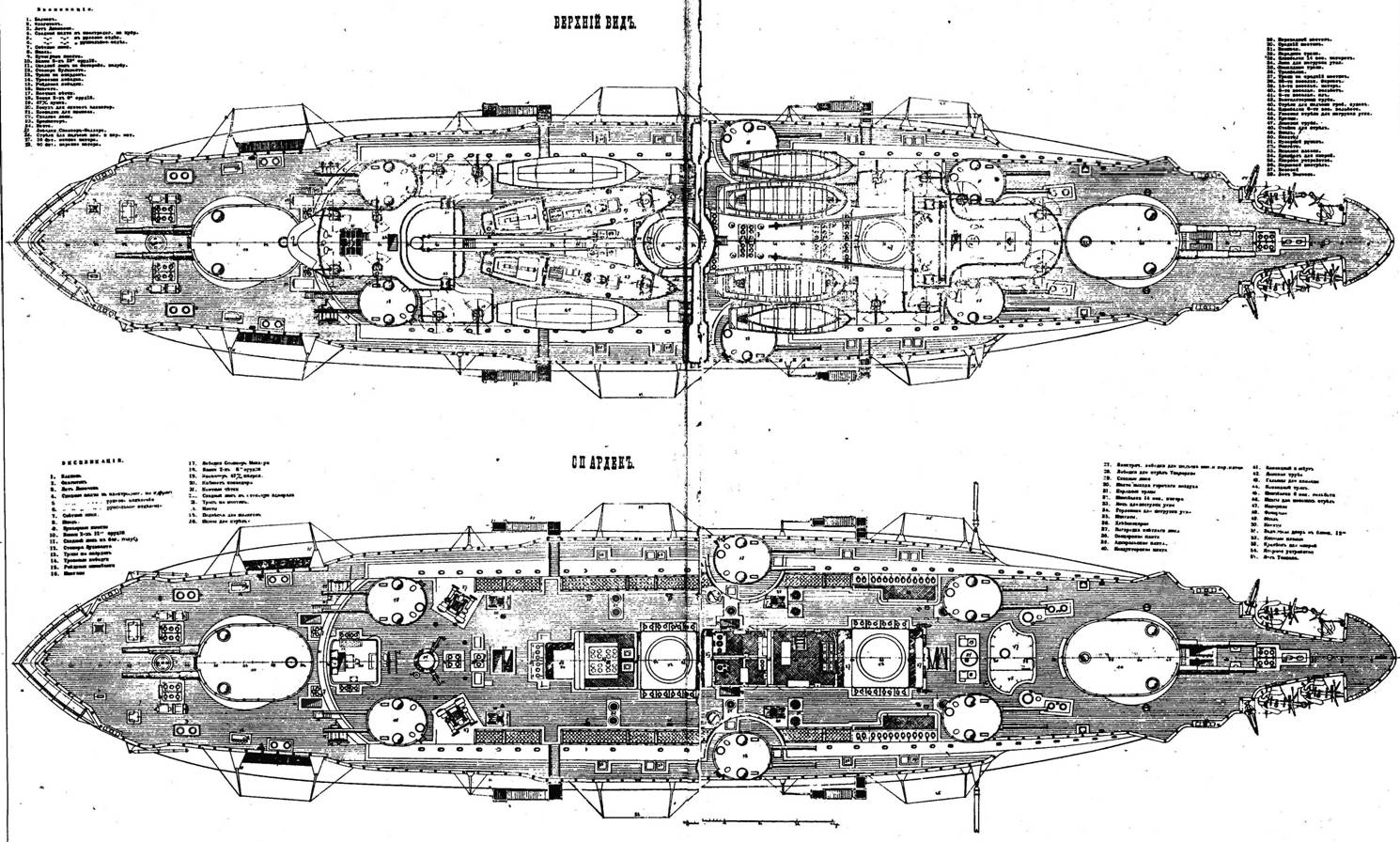

Заметно отличался "Бородино" и выполненной по образцу "Цесаревича" выпуклой ажурной решеткой, закрывающей сверху дымовые трубы. Существенными были различия во внутреннем расположении броненосцев казенной постройки "Бородино" и "Орла" – один со скругленной по образцу "Цесаревича" броневой палубой, другой – с креплением ее к идущему до борта скосу. Отличало "Бородино" и отсутствие "атмосферных труб".

"Орел" отличало горизонтальное положение стрел и "клиперский" нос.

Составившие вторую очередь при постройке "Орел" и строящиеся Балтийским заводом "Князь Суворов" и "Слава" имели (как и "Император Александр HI") палубную броню под скос, но отличались типом башенных установок – один Путиловского, другой Металлического завода. Все эти различия в той или иной мере сказывались во внутреннем расположении и внешнем виде кораблей, отчего условно однотипными можно считать броненосцы "Князь Сувороа" и "Слава", представлявшие собой усовершенствованный вариант построенного тем же Балтийским Заводом "Императора Александра III".

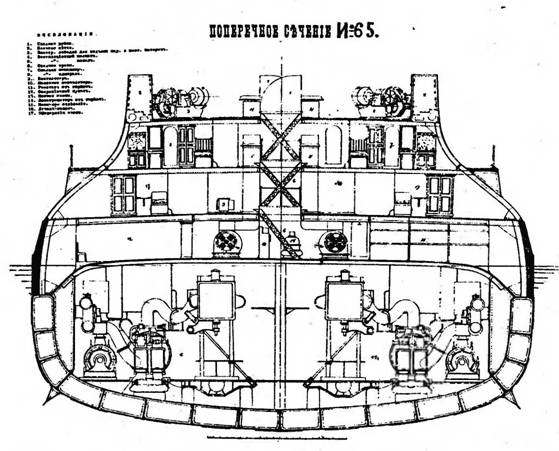

Вес механизмов в метрических тоннах составлял:

Главные машины и холодильники 496

Валы с приводами для их поворачивания 108

Гребные винты 25

Воздушные и циркулярные насосы 35,2

Трубопроводы машин и приемники воды 56

Площадки и трапы 17

Инструменты и запасные части 27

Машинные вентиляторы 6

Кипятильники 14

Питательные цистерны. % 3

Полный вес машин без воды составлял 787,2 т,

с водой в холодильниках, питательных цистернах, трубах и холодильниках 809,2

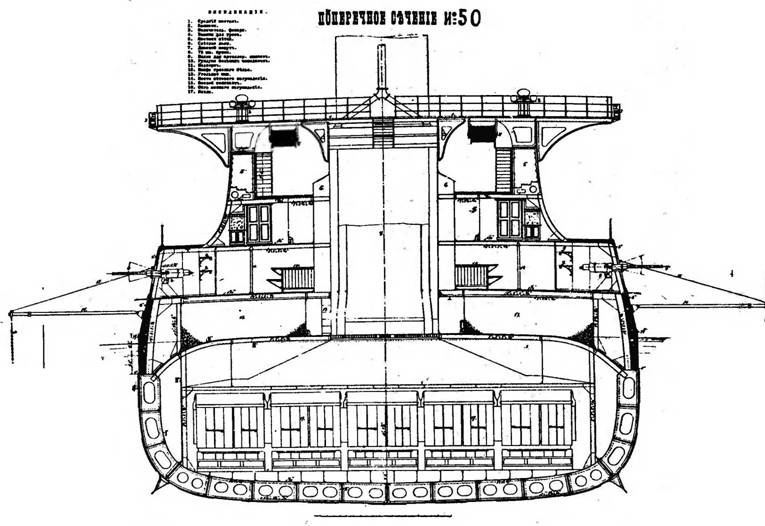

Котлы с кирпичной кладкой и экономайзерами 366,5

Очистители, детандеры (уменьшители давления), цистерны для извести 6,5

Донки 9,5

Воздухонагреватели 6,5

Дымовые выходы и дымовые трубы 40

Площадки и трапы 15

Трубопроводы 36

Вентиляторы 14

Инструменты и запасные части 28

Питательные цистерны 16

Вес котлов без воды 538

С водой в котлах, цистернах и трубах 620,8

Общий вес механизмов с водой 1430

Паровые приводы на "Цесаревиче" и "Бородино" имели: рулевая машина, две валоповоротные машины, ротационная машина системы Пульта, два двигателя носового и кормового шпилей, четыре лебедки подъема шлака из котельных топок, 8 насосов осушительной системы, два трюмных насоса, насос опреснительного аппарата, 4 насоса для перекачки пресной воды, 2 вспомогательных холодильника, 3 лебедки для подъема паровых катеров, 2 лебедки грузовой стрелы рефрижераторная машина системы Холла Винтовые домкраты (грузоподъемностью по 110 т) для подъема башен при проверке катков приводились в действие вручную.

Электрические приводы имели: вентиляторы общекорабельной и специальной систем вентиляции, 5 "воздухо-охладительно-осушительных аппаратов", электрическая рулевая машина, 8 водоотливных насосов, 8 башенных установок, 10 лебедок подъема боеприпасов малокалиберной артиллерии от 37 до 75 мм. Такой увеличенный состав потребителей (включая палубное и боевое освещение), особенно – большое в русском флоте число башенных механизмов и водоотливных насосов обусловили повышенную мощность корабельной электростанции. Вместо 550 квт на "Цесаревиче" и 590 квт "Ретвизане" она на "Бородино" составляла уже 764 квт и обеспечивалась действием четырех пародинамомашин силой тока 1500А (вместо 1000А на "Цесаревиче") и двух силой тока 640А. Напряжение в сети постоянного тока (начиная с броненосцев типа "Пересвет") составляло уже 105В. Два генератора меньшей мощности располагались на батарейной палубе в помещении бронированного каземата 75-мм орудий, 4 больших, считавшихся боевыми – попарно на платформе в помещении машинных отделений под броневой палубой. Это гарантировало живучесть электростанции. Благодаря компаундному возбуждению и . применению уравнительных соединений генераторы могли работать параллельно. Схема коммутации электрической сети^ предусматривала две кольцевые магистрали, проложенные в ' разных палубах. Боевые генераторы мощностью по 157 кВт питали проложенную под броневой палубой сеть электродвигателей и в боевом режиме включались каждый на 25% силовой сети. Генераторы мощностью по 67 квт питали сеть освещения, проложенную в жилой палубе. Ввиду риска повреждений в боевых условиях на них не рассчитывали, но в отдельных случаях они могли компенсировать недостаток энергии или выход из строя боевых генераторов, и поэтому предусматривалось соединение сети освещения с силовой сетью.

Потребляемая мощность (в кВт) на "Бородино" распределялась следующим образом:

Две башни 305-мм орудий (поворот при крене до 8°, работа подъемных механизмов, подъем зарядников, действие прибойников) 162

Три башни 152-мм орудий (стрельба с одного борта) . 61,5 11 элеваторов подачи боеприпасов 55.

Эта 278 кВт мощность с учетом коэффициента одновременности могла снижаться до 185 кВт. На рулевое устройство при коэффициенте загрузки 0,6 требовалось 78 кВт. Считая, что одновременно могут работать один большой (из пяти) и один малый (из трех) водоотливные насосы, их потребляемую мощность определили в 90 кВт. Четыре прожектора из шести потребляли 40 кВт. Освещение при коэффициенте 0,5 требовало 32 кВт, вентиляция погребов – 25 кВт, другие потребители – 10 кВт. При таком распределении (460 кВт) оставался резерв 36,5% мощности боевых генераторов, который при действии малых увеличивался до 65,5%. Артиллерийские механизмы и рулевой электродвигатель питались Через два специальных распределительных щита, подключенных непосредственно к силовым генераторам. Эти самые главные потребители могли получать питание и от сети электродвигателей. Еще два распределительных щита, подключенные к магистрали электродвигателей, питали прожекторы, водоотливные иасосы, шпили, лебедки и вентиляторы. Таким образом, силовая нагрузка имела смешанную (магистрально-фидерную) систему включения, а осветительная – магистральную. Для кольцевых магистралей применяли голые прутья (сечение силовых магистралей 855 мм , осветительных – 200 мм 2) с резиновой облицовкой, для "закрытых" электродвигателей – "освинцованные провода", для остальных потребителей обычные изолированные провода с оплеткой. Защитная аппаратура состояла из предохранителей и автоматов. Их особенно много (до 200) было в системах взаимной замкнутости башенных установок.

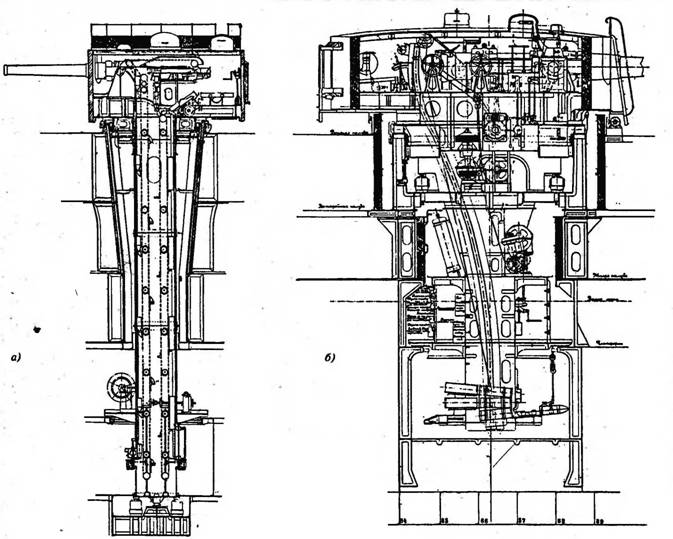

Артиллерийские башенные установки, устанавливаемые на броненосцах типа "Бородино": а) – для двух 152-мм орудий; в) – для двух 305-мм орудий.

Рулевое устройство. Главнейшее из судовых устройств – рулевое – принадлежало (в силу, видимо, предрешенности французского образца) к самому раннему и уже далеко не самому совершенному (предложено в 1839 г. англичанином Рапсоном) конструктивному .типу с перемещающейся от борта к борту рулевой тележкой, сквозь муфту которой пропускался конец румпеля. Тележка перемещалась системой тросов и имела два самостоятельных приводных механизма – от паровой рулевой машины и от электродвигателя. При их отключении можно было управлять рулем вручную от привода с 5 штурвальными колесами. На случай поломки тележки все эти три привода позволяли править рулем через вспомогательный барабан. С выходом из строя всех этих приводов румпель можно было повернуть заведя к нему румпель-тали. Наконец, при поломке румпеля для поворота руля служили руль-шкентели в виде цепи, закрепленной на задней кромке рулевой рамы и с помощью стопорных обушков крепившихся на борту корабля снаружи. Обнеся этот свободный конец цепи на шпиль, можно было повернуть руль. Обилие резервных приводов и относительная простота их переключения вместе с предрешенностью французского прототипа, видимо, и послужили причиной того, что на всех броненосцах серии этому громоздкому устарелому устройству было отдано предпочтение перед более надежными и компактными системами с винтовым приводом Дэвиса, примененным на предшествующих броненосцах "Победа", "Князь Потемкин-Таврический", "Ретвизан".

Якорно-швартовное устройство.

Четыре становых якоря системы Мартина со штоками имели вес каждый по 7 т, стоп-анкер (отдававшийся с кормы) – 1,85 т, три верпа для завоза при необходимости со шлюпок) – 820, 700 и 570кг. Две становые цепи калибром 63,5 мм имели длину по 315 м (150* сажень), одна запасная-210 м. Шпили (два носовых, один кормовой), в отличие от "Цесаревича", приводились в действие электродвигателями. При тяговом усилии 40 т они выбирали цепь со скоростью 4,67 м/мин. Из-за стесненности расположения на полубаке и трудностей проектного удифферентования корабля вследствие близкого к носу расположения башни 305- мм орудий носовые шпили размещали не впереди, как обычно, а позади этих башен. В таком же, непривычном для отечественной практики удалении от клюзов (так делали для удифферентовки на старинных парусных кораблях) в выгородках внутри погреба 47-мм патанов на шп. 26-28 располагались и цепные ящики. Чтобы цепь не касалась неподвижной брони башен (что привело бы ее к быстрому износу), применяли отводной битенг, что также не благоприятствовало условиям его использования. Таково было одно из следствий выбора далеко не отвечавшего отечественной практике иностранного проекта. Традиционным, с клюзами для пропуска только якорных цепей, с кран-балками и боковыми подушками (для них в борту и палубе приходилось вырезать хитроумные, сложнейшие, но не помогавшие упрощению уборки якорей ниши) для укладки якорей был и состав палубного якорного устройства. Применение якорей, втягивающихся в клюзы, несмотря на опыт их применения на канонерских лодках типа "Кореец", считалось, видимо, еще слишком преждевременным.
