В рисунке форма предметов передается линиями и светотенью. Каждый изображаемый предмет имеет определенное строение – конструкцию.

31. Кошки

В фигуре, нарисованной одними прямыми линиями (по Эттниву), мы тем не менее без труда узнаем кошку.

Начинающие художники часто изображают только видимые части предмета, обращенные к ним, не представляя себе внутренней его конструкции. Рисунок поэтому становится вялым, плоским, неубедительным.

Чтобы избежать этой ошибки, необходимо вначале научиться строить на плоскости внутреннюю конструкцию объемных предметов с помощью осей, диагоналей и нахождения узловых точек.

Рассмотрев рисунки на этом развороте, можно представить себе с помощью логики и воображения, как плоская фигура превращается в объемное тело.

32. Оси, квадрат и диагонали

Чтобы грамотно и выразительно построить форму предмета, необходимо использовать узловые точки и линии, которые можно выделить в натуре и в графическом изображении.

а. Превращение квадрата в сетку с помощью осей

б. Квадрат имеет девять узловых точек, образованных пересечением осей и диахюналей

в. Бесконечное деление квадрата диагоналями дает множество вариантов для расположения декора на плоскости

а. Древний Египет. Нанесение квадратной сетки помогает более точно передать пропорции фигур

б. С помощью такой сетки можно увеличить или уменьшить изображение

в. Геометрический орнамент в народной вышивке

Затем, приступая к рисованию предмета с натуры, необходимо постепенно приучить себя представлять внутреннюю конструкцию предмета, сделав его внешнюю часть как бы прозрачной.

Конструкция – это основа формы, костяк, каркас, связывающий отдельные элементы и части в единое целое.

Для передачи в рисунке объемной формы необходимо представить ее внутреннее строение, иначе говоря, нужно разобраться в конструкции предмета.

35. Кубы

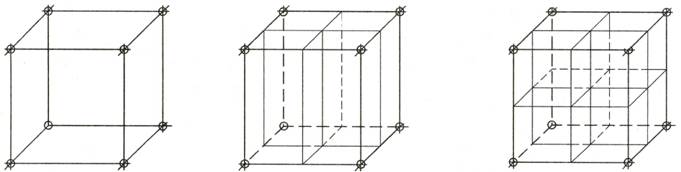

Конструкция куба содержит восемь узловых точек – вершин углов.

36. Кубик Рубика

37. Торт с отрезанным куском

Полезно для правильного восприятия объемной формы прочувствовать разницу между плоскостями и объемами, потренироваться передавать в рисунке одни и те же формы пустыми и наполненными.

38. Формы: а – пустые, б – наполненные

Система подобных упражнений на превращение плоскости в объем, анализ внутренней конструкции предмета, представление внешних очертаний предметов прозрачными, изображение пустых и наполненных форм помогут более уверенно рисовать не только с натуры, но и по представлению.

Предметы простой формы в своей основе имеют одну геометрическую фигуру, а предметы сложной формы – несколько геометрических фигур.

Более сложные объекты обычно называют комбинированными, имея в виду, что данный объект в своей основе представляет сумму геометрических тел. К таким объектам можно отнести, например, машину любого вида, животных и множество других объектов действительности.

Не случайно художники, подчеркивая геометрическую форму объектов, так и говорят: «Этот предмет имеет кубическую форму, этот – цилиндрическую, а тот – шарообразную и т. п.».

Геометрическая основа строения объектов окружающего мира вовсе не означает, что при рисовании надо изображать геометрические формы. Проблема заключается в следующем: за внешними очертаниями предмета необходимо увидеть его конструкцию, а затем в рисунке построить форму предмета в виде упрощенных геометрических тел, фигур или плоскостей, усложняя ее до полного реалистического изображения.

Прежде чем приступить к изображению кувшина с натуры, полезно проанализировать, из каких геометрических форм он состоит. Если мысленно расчленить форму кувшина, отбросив носик и ручку, то можно представить, что горло – это цилиндр, а основная часть сосуда состоит из шара и двух усеченных конусов (ил. 39).
