Наиболее массовыми фортификационными сооружениями на поле боя являются открытые сооружения – траншеи, ходы сообщения, окопы для огневых средств, котлованные укрытия для техники, а для личного состава – щели. Это простые, но совершенно необходимые элементы инженерного оборудования местности в боевых условиях.

Окапывание боевой техники и личного состава – обязательное требование для создания устойчивой обороны и обеспечения предпосылок для подготовки наступления. Его рекомендуется производить немедленно после занятия войсками назначенного района и получения боевой задачи.

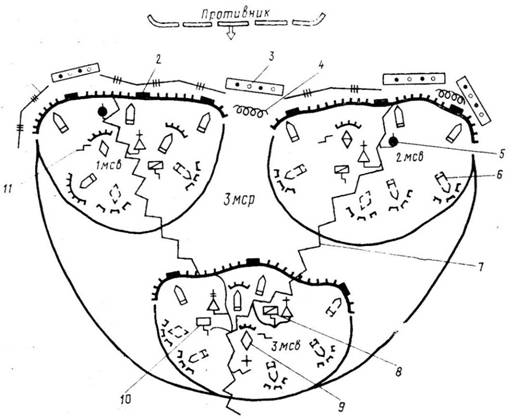

Рис. 14. Фортификационное оборудование опорного пункта роты (вариант):

1 – проволочное заграждение в три ряда; 2- траншея с перекрытой щелью; 3 – смешанное минное поле; 4 – малозаметное препятствие; 5 -закрытое сооружение для пулемета; 6 – запасной окоп для БМП; 7 – ход сообщения; 8- блиндаж; 9 – окоп для танка; 10 – убежище; 11 – открытая щель

Основным достоинством открытых сооружений является простота их устройства при достаточно высокой защите: они в 1,5-2,5 раза снижают радиусы поражения войск при ядерном взрыве по сравнению с открытой, необорудованной местностью 2* .

Основным видом огневых сооружений являются окопы, устройство и способы возведения которых в настоящее время существенно изменились. Оптимальная глубина и их конфигурация выбираются с учетом повыше ния защитных свойств и придания окопу большей устойчивости от обрушения при действии ударной волны. При наличии времени в окопах устраивается одежда крутостей из местных материалов. Для защиты от светового излучения и проникающей радиации принимаются дополнительные меры. Например, в стрелковых окопах рекомендуют устраивать перекрытия из местных материалов (жердей, хвороста и т. п.) или из специальных полотнищ, укладываемых по шнурам или тонким стальным канатам, натягиваемым над окопами и закрепляемым с помощью металлических шпилек. Перекрытие засыпается сверху слоем грунта 20-40 см. В армии США, например, имеется стандартный комплект такого перекрытия окопа массой 2,5 кг, компактно укладываемый в сумку пехотинца.

Перекрытия над окопами повышают его защитные свойства от проникающей радиации, светового излучения ядерного взрыва и зажигательных средств. С этой же целью в траншеях и ходах сообщения рекомендуется устраивать подбрустверные ниши для одиночных солдат, перекрытые участки длиной по 6-8 м, козырьки и бойницы в стрелковых ячейках, примкнутых к траншее.

Одежду крутостей траншей, ходов сообщения и окопов рекомендуется предохранять от возгорания обмазкой глиной, грунтом и т. п.

При устройстве окопов для боевой техники (танков, САУ, БМП, противотанковых орудий) обращается внимание на тщательное вписывание окопа в окружающий рельеф местности, тщательную маскировку, соблюдение его правильной глубины и крутизны откосов, правильной конфигурации бруствера. Считается, что более высокими защитными и боевыми свойствами обладает окоп с ограниченным сектором обстрела, размещаемый на боковых и обратных скатах высот. Обнаружить такой окоп противнику труднее. Внезапный для противника фланговый огонь из окопа повышает эффективность оружия, установленного в окопе.

При необходимости устройства окопов для кругового обстрела особо тщательно должна выполняться маскировка как самого окопа, так и оружия в нем.

Открытые сооружения для ведения огня (окопы) хотя и являются основными видами сооружений, все же не могут обеспечить полную защиту от всех поражающих факторов ядерного взрыва, снарядов, бомб и мин. Поэтому при наличии времени, сил и средств рекомендуется возводить и закрытые сооружения для ведения огня. Как правило, это будут сооружения для пулеметов и других легких огневых средств. Для строительства таких сооружений могут применяться местные строительные материалы (рис. 15), а также конструкции промышленного изготовления из железобетона и металла. Известны, например, пулеметные сооружения из сборных железобетонных элементов, применявшиеся американцами во Вьетнаме. Отличительной особенностью таких сооружений является наличие нескольких амбразур, что обеспечивает ведение огня в широком секторе. Один из вариантов пулеметного сооружения из железобетонных элементов приведен на рис. 16.

Другим примером пулеметного сооружения может служить показанное на рис. 17 металлическое закрытие с одной амбразурой. Закрытие устанавливается над окопом, обсыпается грунтом и маскируется. Стрельба из пулемета производится с сошек, устанавливаемых на берму окопа.

При возведении закрытых пулеметных сооружений очень важным является правильный выбор места и хорошая посадка сооружения. Необходимо, чтобы грунтовая обсыпка сооружения не возвышалась высоко над уровнем земли и была хорошо замаскирована. Несоблюдение этого правила сделает пулеметное сооружение уязвимым от огня орудий прямой наводкой и танков и от действия ударной волны.

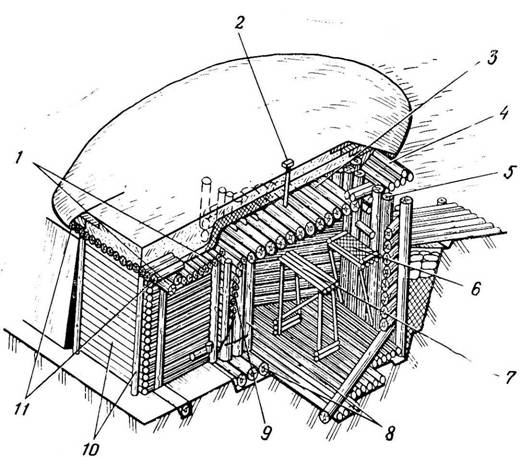

Рис. 15. Пулеметное сооружение из лесоматериала:

1 – накат входа; 2 – вентиляционная трубка; 3 – накат остова сооружения; 4 – накат амбразурного короба; 5 – вертикальная забирка торцовой стены; 6 – стол для установки пулемета; 7 – подлокотник; 8 – опорные рамы; 9 – дверной щит; 10 – одежда крутостей; 11 -покрытие траншеи

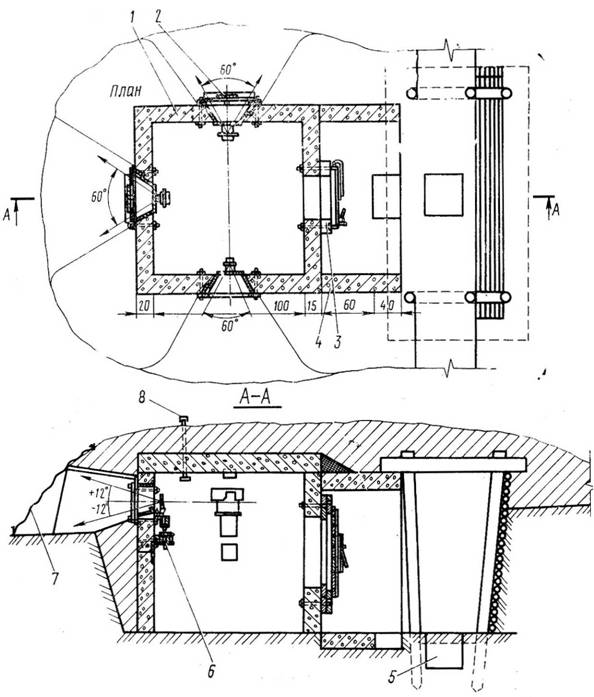

Рис. 16. Пулеметное сооружение из железобетонных элементов:

1 – элемент остова; 2 – заслонка амбразуры; 3 – защитная дверь; 4 – элемент входа; 5 – водосборный колодец; 6 – устройство для установки пулемета; 7 – маскировочная сеть; 8 – вентиляционная трубка

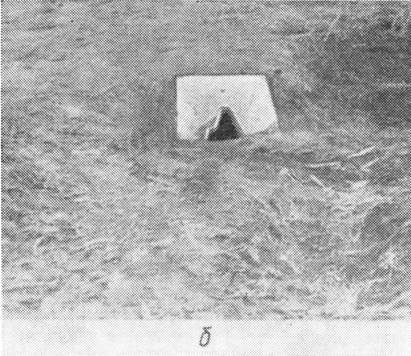

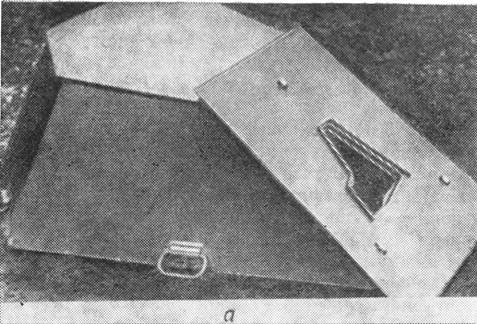

Рис. 17. Металлическое закрытие для пулемета:

а – общий вид закрытия; б – закрытие, установленное над окопом

Умелое использование выгодных защитных и маскировочных свойств местности имеет большое значение при размещении сооружений и организации системы огня в опорном пункте.
