■ Структура именования. Существуют сотни переменных, описывающих управление в сети. Необходим единый метод описания, определения и именования этих переменных.

Всем этим требованиям удовлетворяет древовидная структура, называемая структурой управляющей информации (Structure of Management Information — SMI).

Вспомним, что первоначально SNMP предполагался как временное решение до выпуска стандартов управления ISO. На рис. 20.4 дерево администрирования/именования отражает первичные попытки согласования с ISO.

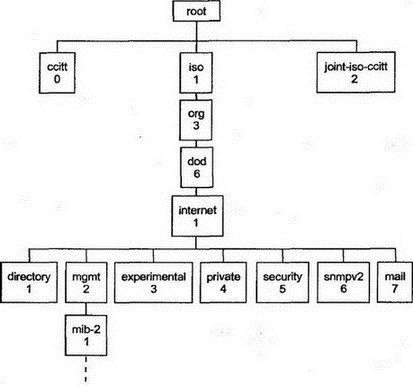

Рис. 20.4. Дерево администрирования и именования SMI

Узлы вверху этого дерева предполагают ответственность определенных организаций за разработку требований для нижестоящих узлов (см. таблицу 20.1). Однако многое в этом дереве уже устарело. Стандарты SNMP уже давно не координируются ISO (в дереве — iso), а Министерство обороны США не управляет работой Интернета (в дереве — dod).

Таблица 20.1 Узлы дерева SMI

Однако дерево продолжает выполнять свою основную функцию — определение имен MIB. Древовидная структура очень полезна: как только в сетевом окружении возникает новая технология, создается специальный комитет, а на дереве появляется новый узел. Комитет ведет разработку переменных и добавляет их к общему дереву в виде поддерева.

На рис. 20.5 показаны наиболее важные части дерева SMI, которые применяются для присвоения управляющим переменным имен, называемых идентификаторами объектов (object identifiers).

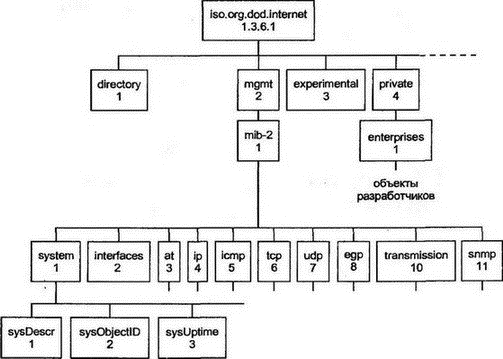

Рис. 20.5. Дерево именования объектов MIB

Идентификаторы объектов создаются путем приписывания числовых идентификаторов каждому узлу, начиная с вершины дерева. Каждый узел имеет и текстовую метку, помогающую пользователям и разработчикам понять назначение переменной. Например:

Для описания реального значения в базе данных устройства в конец идентификатора объекта добавляется еще одно число. Например, если информация обо всех интерфейсах устройства хранится в таблице, а идентификатор объекта для таблицы ifType имеет значение 1.3.6.1.2.1.2.2.1.3, то для указания на четвертый интерфейс данного маршрутизатора нужно использовать идентификатор:

1.3.6.1.2.1.2.2.1.3.4

Соглашение по добавлению индексов применяется и для переменных с единственным значением, например sysDescr или sysUpTime. В этом случае в конец идентификатора добавляется 0. Например, полное описание переменной sysDescr.

1.3.6.1.2.1.1.1.0

Переменные в MIB упорядочены лексикографически. Для сравнения двух идентификаторов:

1.3.6.1.2.1.2.2.1.19.3

1.3.6.1.2.1.2.2.1.21.2

нужно выполнить:

■ Начать слева.

■ Сравнивать значения, пока не будет найдено первое отличие.

■ Число с большим значением определяет больший элемент.

В приведенном примере второй идентификатор больше первого. Однако что делать в следующем случае:

1.3.6.1.2.1.2.2.1

1.3.6.1.2.1.2.2.1.21.2

Большим будет более длинный идентификатор.

Таким образом, для просмотра таблицы в лексикографическом порядке нужно сначала пройти по столбцу сверху вниз, а затем перейти в верхнюю часть следующего столбца (см. рис. 20.6).

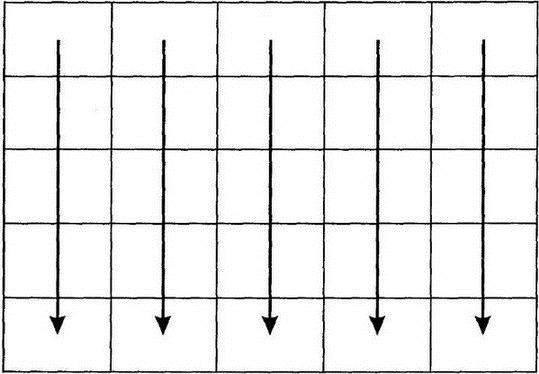

Рис. 20.6. Лексикографический порядок для таблиц

Разработаны десятки модулей MIB, описывающих все: от интерфейса RS-232 до серверов электронной почты. В этом разделе мы рассмотрим наиболее важные модули MIB.

Данная группа переменных изображена на рис. 20.5 (system, interfaces и т.д.). Все эти переменные были определены в первом документе MIB, описывающем переменные сетей TCP/IP. После проверки и исследования модуль был переработан и получил название MIВ-II. В последней версии модуля описываются определения переменных для SNMP версии 1. Затем были опубликованы небольшие изменения, связанные с версией 2.
