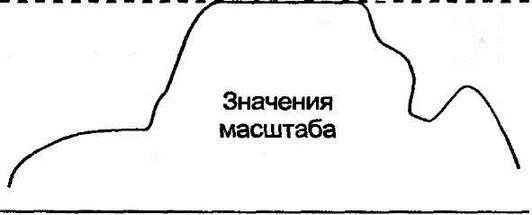

Рис. 20.14. Поведение значения масштаба
Пример переменной масштаба:
20.10.7 TimeTicks
Интервалы времени измеряются в Time Ticks, размер которого выражается в сотых долях секунды. Значение TimeTick — неотрицательное целое число в пределах от 1 до 2³²-1. Для переполнения счетчика TimeTick потребуется 497 дней.
SysUptime, измеряющая время от инициализации программного обеспечения агента,— это наиболее часто используемая переменная TimeTick.
20.10.8 Строки октетов
OCTET STRING (строки октетов) — это последовательность байт. Почти любые данные можно представить строкой октетов.
20.10.9 Текстовые соглашения
Вместо определения новых типов данных в определении MIB применяются текстовые соглашения (textual conventions), позволяющие указать, что информация пакетирована в строки октетов, и описать способ ее вывода пользователям.
Тип данных, определенный через текстовые соглашения, представляется для пересылки неформатированными значениями строки октетов. Однако реальный смысл типа данных определен в описании текстового соглашения. Существуют шаблоны MIB, используемые для создания текстовых соглашений. Приведем пример описания Display String.
Следует помнить, что в сообщении значению всегда предшествует идентификатор объекта. Приложение станции управления могло бы использовать определение MIB, которое соответствует такому идентификатору, и применять описание текстового соглашения для выбора варианта отображения, хранения и использования полученного значения строки октетов.
20.10.10 Копирование типов данных в BER
Наряду с языком описания типов данных ASN.1 ISO специфицировала базовые правила кодирования (Basic Encoding Rules — BER), которые используются для кодирования значения данных SNMP при пересылке. Кодирование BER для значений данных имеет вид:
[Идентификатор] [длина содержания] [содержание]
Например, идентификатор X'02 используется для INTEGER, X'04 — для строки октетов, а X'06 — для идентификаторов объектов.
Фактически все сообщение SNMP представляет собой последовательность значений ASN.1, и каждое сообщение полностью кодируется по BER
20.11 Что дальше?
Наиболее важная часть работы, которая не была реализована в текущей версии SNMP, — это определение новой административной структуры и спецификация условий аутентификации и стандартов шифрования для безопасного удаленного конфигурирования устройств. Однако уже предложены механизмы аутентификации и шифрования трафика на уровне IP (см. главу 24).
Разработчики и авторы стандартов ведут активные поиски возможностей расширения и улучшения определений MIB, в результате чего в сетях в изобилии стала доступна сырая управляющая информация.
Необходимы хорошие приложения, чтобы эффективно использовать информацию SNMP для обнаружения сетевых проблем и долгосрочного планирования необходимой емкости ресурсов. Производители оборудования нуждаются в стандартизированных прикладных комплектах программных инструментов разработки, чтобы можно было перемещать полученные новые средства между различными станциями управления.
