Иногда этот вариант используется при тестировании сетей. Loose Source Route предназначен для помощи при маршрутизации в удаленную точку.
Механизмы обоих вариантов похожи. Единственным отличием является то, что в Strict Source Route можно посещать только системы из заранее заданного списка.
6.16.2 Обратный маршрут
Если используется маршрутизация от источника, обратный трафик от точки назначения к источнику должен повторять тот же путь (набор маршрутизаторов), но в обратном порядке.
При этом возникает одна сложность: с точки зрения источника и системы назначения адреса маршрутизаторов различны. На рис. 6.12 показан путь между двумя хостами. Маршрут от хоста А к хосту В предполагает прохождение через маршрутизаторы, адресами которых для хоста А являются 130.132.9.29 и 130.132.4.11. Путь от хоста В к хосту А проходит через маршрутизаторы с IP-адресами, известными хосту В как 128.36.5.2 и 130.132.4.16. Адреса интерфейсов маршрутизатора различны, поскольку они подключены к разным подсетям.

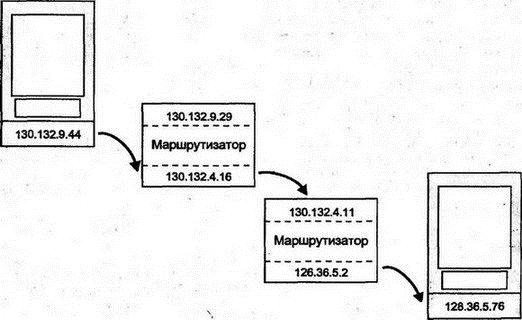

Рис. 6.12. Пути с точки зрения хостов А и В
Решить эту проблему просто: при каждом посещении маршрутизатора входной адрес заменяется в поле Source Route на выходной адрес, а система назначения получает уже результирующий список в обратном порядке и может использовать маршрутизацию от источника для обратного перемещения.
6.16.3 Описание маршрута
Можно подумать, что для маршрутизации от источника достаточно создать список маршрутизаторов между источником и точкой назначения. Однако это не так. В таблице 6.4 представлено содержимое полей IP-адреса источника (Source IP Address), IP-адреса места назначения (Destination IP Address) и поля маршрутизации от источника (Source Route) на каждом шаге по пути перемещения:
■ На шаге 1 поле IP-адреса назначения содержит адрес первого маршрутизатора. Указатель из поля Source Route определяет следующее попадание (в таблице — полужирным шрифтом).
■ На шаге 2 поле IP-адреса назначения содержит адрес второго маршрутизатора. Указатель из поля Source Route определяет следующее попадание. В нашем примере — это реальная точка назначения датаграммы.
■ На шаге 3 датаграмма достигает назначения. Ее поля IP-адреса источника и назначения содержат правильные значения, а в Source Route перечислены все пройденные маршрутизаторы.
Таблица 6.4 Маршрутизация от источника
| Шаг | IP-адрес источника | IP-адрес назначения | Поле Source Route |
|---|---|---|---|
| 1 | 130.132.9.44 | 130.132.9.29 | 130.132.4.11 128.36.5.76 |
| 2 | 130.132.9.44 | 130.132.4.11 | 130.132.4.16 128.36.5.76 |
| 3 | 130.132.9.44 | 128.36.5.76 | 130.132.4.16 128.36.5.2 |
6.16.4 Маршрутизация от источника и безопасность
Маршрутизация от источника стала у сетевых хакеров частью арсенала инструментов для взлома. Этот метод может быть использован для проникновения из Интернета в сети, администраторы которых не беспокоятся о безопасности.
Маршрутизаторы, фильтрующие поступающий в организацию трафик, должны позволять блокировать трафик с маршрутизацией от источника или проверять поле Source Route на соответствие реальной точке назначения датаграммы.
Еще одна проблема возникает с многоадресными хостами, подключенными к одной или нескольким подсетям. Дело в том, что такие хосты могут пропускать датаграммы с маршрутизацией от источника, открывая доступ к трафику сети с "черного хода". Многоадресные хосты также должны уметь запрещать маршрутизацию от источника.
6.16.5 Запись пути
Поле записи пути (Record Route) содержит список IP-адресов маршрутизаторов, пройденных датаграммой. Каждый встретившийся по пути следования маршрутизатор пытается добавить свой выходной адрес в такой список.
Но длина списка задается отправителем, и, возможно, что для записи всех адресов по пути следования датаграммы может не хватить места. В этом случае маршрутизатор будет просто пересылать датаграмму без добавления своего адреса.
6.16.6 Временная метка
Существуют три формата для поля временной метки (Timestamp), которое может содержать:
■ Список 32-разрядных временных меток
■ Список IP-адресов и соответствующих им пар временных меток.
