Новые протоколы маршрутизации решают такие проблемы с помощью посылки изменений только после их внесения и включают в сообщение только сведения о реально измененных путях. Периодически маршрутизаторы обмениваются сообщениями Hello! (Привет!), позволяющими выяснить работоспособность друг друга, за исключением коммутируемых связей, для которых всегда предполагается нормальное состояние у соседа, пока попытка реальной пересылки данных не завершится неудачей.
8.10 Протокол RIP версии 2
Хотя стандарт RFC 1058, в котором была определена версия 1, был опубликован еще в 1983 г., версия 2 протокола RIP появилась только в 1993 г. К этому времени была проведена большая работа по созданию более сложного протокола, способного решить проблемы старой версии. Однако многим организациям нравится простота в инсталляции и использовании RIP старой версии.
Версия 1 была декларирована "исторической", и пользователям нужно было перейти на версию 2. RIP версии 2 предлагает простые решения большинства проблем первой версии. Однако для совместимости с версией 1 изменения были ограничены. Максимальное значение счетчика попаданий осталось равным 15, а все содержимое таблицы маршрутизации по-прежнему обновляется каждые 30 с. Но для передачи изменений стали использоваться многоадресные, а не широковещательные рассылки.
Большинство доработок в версии 2 связано с размещением дополнительной информации в сообщении об изменениях. Формат сообщения версии 2 показан на рис. 8.8.
Рис. 8.8. Формат сообщения RIP версии 2
| Маска подсети (subnet mask) | Помещена в сообщение |
| Следующее попадание (next hop) | Используется для отчета маршрутизатора через другие маршрутизаторы. Например, "нужно идти к сети N через маршрутизатор В". На рис. 8.9 показано, как один многопротокольный маршрутизатор проводит трансляцию между протоколами RIP и IGRP, а также пересылку информации о следующем попадании между двумя наборами маршрутизаторов. |
| Тег маршрута (route tag) | Это поле содержит информацию для внешнего протокола (например, для BGP). Наиболее популярно использование этого тега для указания номера автономной системы во внешней сети. |

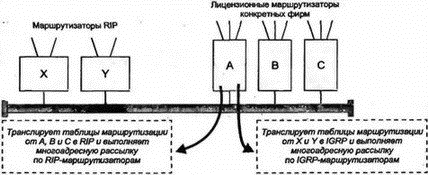

Рис. 8.9. Использование поля "Следующее попадание" в отчете маршрутизатора
8.10.1 Аутентификация в RIP версии 2
Как один из вариантов, место для первого изменения может быть использовано для аутентификации. Оно указывается как поле аутентификации при значении X'FFFF в поле идентификатора семейства адресов. Используемый тип аутентификации описывается в следующем поле.
Оставшиеся 16 бит содержат саму информацию об аутентификации. Хотя для версии 2 определен только один тип аутентификации (с идентификатором 2), использующий простой пароль, разработчики маршрутизаторов понемногу переходят на аутентификацию MD5. На рис. 8.10 показан формат сообщения с аутентификационной информацией.

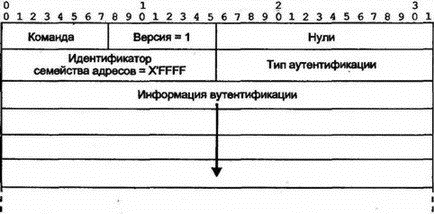

Рис. 8.10. Сообщение версии 2 RIP, начинающееся с аутентификации
8.11 Переход на более интеллектуальные протоколы
Для перехода на более интеллектуальные протоколы были сделаны два улучшения. Как и RIP, лицензированный протокол IGRP компании Cisco использует вектор расстояния, однако в нем устранены недостатки RIP. OSPF и IS-IS являются протоколами по состоянию связи. В них создаются карты сети и исследуются все маршруты к точке назначения, а затем полученные метрики путей сравниваются друг с другом.
В этих протоколах поддерживаются дополнительные возможности, например способность разделять трафик по нескольким эквивалентным путям.
Кроме того, произошел переход на поддержку маршрутизации на основе типов обслуживания (TOS). Например, один из низкоскоростных маршрутов можно зарезервировать для интерактивного трафика, а путь с большей производительностью (но не слишком малой задержкой) использовать для пересылки больших массивов данных.
8.12 Протоколы IGRP и EIGRP
Хотя IGRP основан на векторе расстояния, его метрики вычисляются по формуле, учитывающей множество факторов, включая полосу пропускания и задержку сети. Дополнительно IGRP учитывает текущий уровень загрузки каждой связи, а также уровень ошибок при пересылке данных из одного конца в другой.
IGRP может разделять трафик по эквивалентным или почти эквивалентным путям. Когда существует несколько путей к точке назначения, большая часть трафика пересылается по пути с большей полосой пропускания.
Граничный маршрутизатор провайдера, использующий протокол IGRP, может собирать сведения от нескольких внешних автономных систем. Следовательно, в этом протоколе поддерживается маршрутизация между различными автономными системами.
EIGRP использует те же метрики и формулы маршрутизации, что и IGRP, но имеет несколько важных улучшений: существенно снижает дополнительный трафик, пересылая сообщения об изменениях только после их внесения в свою таблицу и передает при этом только сведения о реальных изменениях. В EIGRP реализован алгоритм исключения колец зацикливания.
