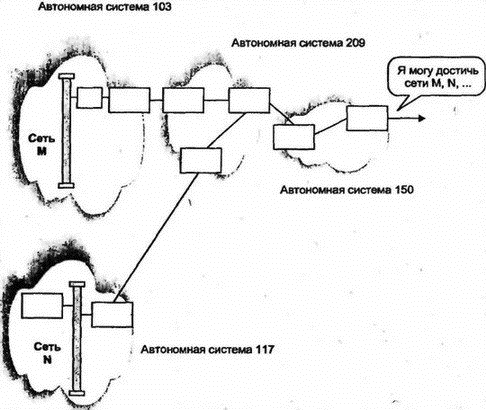

Рис. 8.20. Простое сообщение EGP в сложной сети
EGP не раскрывает, через какие маршрутизаторы будет проходить датаграмма на пути следования к внешней точке назначения. Он скрывает и сведения о пересекаемых на этом пути автономных системах. Простейшие сведения о достижимости, предоставляемые EGP, не соответствуют используемому современному оборудованию. Применение EGP сокращается, поэтому мы рассмотрим его очень кратко.
8.16.1 Модель EGP
Маршрутизатор EGP конфигурируется с адресом IP для одного или нескольких внешних соседних маршрутизаторов. Обычно внешние соседи соединены с общей сетью с множественным доступом или объединены одной линией "точка-точка".
EGP позволяет маршрутизатору определить, какие из сетей доступны через его внешнего соседа. В EGP используются следующие понятия:
| Neighbor Acquisition Обнаружение ближайшего соседа | Маршрутизатор посылает запрос Neighbor Acquisition Request. Получатель запроса возвращает ответ Neighbor Acquisition Response и собственное сообщение Neighbor Acquisition Request. |
| Neighbor Release Освобождение соседа | Для прекращения связи с соседом маршрутизатор посылает сообщение Neighbor Cease (прекратить связь с соседом), на что получатель отвечает собственным сообщением Neighbor Cease. |
| Neighbor Reachability Достижимость соседа | Отношения между обнаруженными соседями поддерживаются за счет периодического обмена сообщениями Hello (Привет!) и I Heard You (Я получил ваше сообщение). |
| Network Reachability Достижимость сети | Маршрутизатор посылает блок своих запросов внешнему соседу, запрашивая информацию о достижимости сетей. Сосед отвечает сообщениями Network Reachability. |
Содержание сообщений Network Reachability требует несколько большего обсуждения. Если внешний сосед соединен с линией "точка-точка", то сообщение должно идентифицировать сети, которых можно достичь через отправителя сообщения. Обеспечиваются сведения о счетчике попаданий для каждой точки назначения. На рис. 8.21 показана такая конфигурация — маршрутизатор А отчитывается о достижимости сетей перед маршрутизатором X.

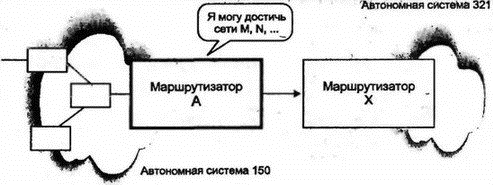

Рис. 8.21. Сообщения Network Reachability
Как показано на рис. 8.22, иногда несколько маршрутизаторов различных автономных систем совместно используют сеть с множественным доступом. В этом случае маршрутизатор А по протоколу EGP будет информировать маршрутизатор X о достижимых через А, В и С сетях, предоставляя для каждой из них значения счетчика попаданий. Точно так же EGP-маршрутизатор X будет информировать маршрутизатор А о сетях, достижимых через X, Y и Z.

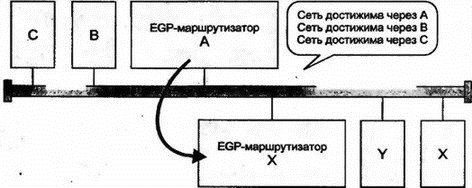

Рис. 8.22. Эффективный обмен информацией EGP
Маршрутизаторы А и X являются прямыми соседями (direct neighbor), а В и С — косвенными (indirect) для маршрутизатора X.
Если откажет маршрутизатор А, то X должен попытаться использовать одного из своих косвенных соседей (В или С) как прямого соседа для протокола EGP.
Сообщения EGP пересылаются непосредственно в датаграммах IP, имеющих в поле протокола значение 8.
8.17 Протокол BGP
В Интернете широко используется протокол граничного шлюза (Border Gateway Protocol — BGP). Текущей версией протокола является BGP-4.
В современном Интернете существует множество провайдеров, объединенных между собой на манер сети межсоединений. При движении к точке своего назначения трафик часто пересекает сети различных провайдеров. Например, показанный ниже путь начинается в JVNC, пересекает MCI, SPRINT и маршрутизатор NYSERNET, а затем достигает точки своего назначения.
Целью BGP является поддержка маршрутизации через цепочку автономных систем и предотвращение формирования зацикливания. Для этого системы BGP обмениваются информацией о путях к сетям, которых они могут достичь. В отличие от EGP, BGP показывает всю цепочку автономных систем, которые нужно пройти по пути к заданной сети.
