10.3.2 Поля портов, последовательности и ACK в заголовке TCP

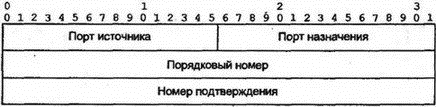

Как показано на рис. 10.7, первые несколько полей заголовка TCP предоставляют место для значений портов источника и назначения, порядкового номера первого байта вложенных данных и ACK, равного порядковому номеру следующего байта, ожидаемого на другом конце. Другими словами, если TCP от своего партнера получит все байты до 30-го, в этом поле будет значение 31, указывающее сегмент, который следует переслать далее.
Рис. 10.7. Начальные значения в полях заголовка TCP
Нельзя не отметить одну маленькую деталь. Предположим, что TCP переслал байты от 1 до 50 и более уже нет данных для отправки. Если от партнера поступают данные, TCP обязан подтвердить их получение, для чего пошлет заголовок без подключенных к нему данных. Естественно, в этом заголовке присутствует значение ACK. В поле последовательности — значение 51, т.е. номер следующего байта, который намеревается послать TCP. Когда TCP пошлёт следующие данные, новый заголовок TCP также будет иметь в поле последовательности значение 51.
10.4 Установка соединения
Каким образом два приложения соединяются между собой? Перед коммуникацией каждое из них вызывает подпрограмму для формирования блока памяти, который будет использован для хранения параметров TCP и IP данного соединения, например адресов socket, текущего порядкового номера, начального значения времени жизни и т.д.
Серверное приложение ожидает появления клиента, который, желая получить доступ к серверу, выдает запрос на соединение (connect), идентифицирующий IP-адрес и порт сервера.
Существует одна техническая особенность. Каждая сторона начинает нумерацию каждого байта не с единицы, а со случайного порядкового номера (далее мы узнаем, для чего это делается). Исходная спецификация дает совет: начальный порядковый номер генерировать на основе 32-разрядного внешнего таймера, увеличивающего значения примерно каждые 4 мкс.
10.4.1 Сценарий соединения
Процедуру соединения часто называют тройным рукопожатием (three-way handshake), поскольку для установки соединения производится обмен тремя сообщениями — SYN, SYN и ACK.
Во время установки соединения партнеры обмениваются тремя важными порциями информации:
1. Объем буферного пространства для приема данных
2. Максимальное количество данных, переносимое во входящем сегменте
3. Начальный порядковый номер, используемый для исходящих данных
Отметим, что каждая из сторон применяет операции 1 и 2 для указания пределов, в которых будет действовать другая сторона. Персональный компьютер может иметь небольшой приемный буфер, а суперкомпьютер — огромный буфер. Структура памяти персонального компьютера может ограничивать поступающие порции данных 1 Кбайт, а суперкомпьютер управляется с большими сегментами.
Способность управлять тем, как посылает данные другая сторона, является важным свойством, обеспечивающим масштабируемость TCP/IP.

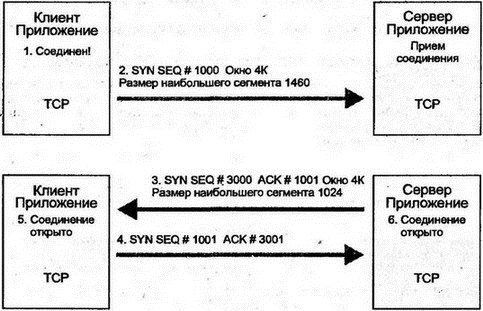

На рис. 10.8 показан пример сценария соединения. Представлены очень простые начальные порядковые номера, чтобы не перегружать рисунок. Отметим, что на данном рисунке клиент способен получать большие по размеру сегменты, чем сервер.
Рис. 10.8. Установление соединения
Выполняются следующие операции:
1. Сервер инициализируется и становится готовым к соединению с клиентами (это состояние называется пассивным открытием — passive open).
2. Клиент запрашивает у TCP открытие соединения с сервером по указанному IP-адресу и порту (это состояние называется активным открытием — active open).
3. Клиентская TCP получает начальный порядковый номер (в данном примере — 1000) и посылает сегмент синхронизации (synchronize segment — SYN). В этом сегменте пересылается порядковый номер, размер приемного окна (4 К) и размер наибольшего сегмента, который может принять клиент (1460 байт).
4. Когда поступает SYN, серверная TCP получает свой начальный порядковый номер (3000). Она посылает сегмент SYN, содержащий начальный порядковый номер (3000), ACK 1001 (что означает нумерацию первого посланного клиентом байта как 1001), размер приемного окна (4 К) и размер наибольшего сегмента, который сможет получить сервер (1024 байта).
5. Клиентская TCP, получив от сервера сообщение SYN/ACK, отсылает обратно ACK 3001 (первый байт посланных сервером данных должен нумероваться как 3001).
