«Чтобы вести артиллерийскую стрельбу из траверзных 7,5-д орудий в направлении носа (что вполне вероятно при стрельбе на больших дистанциях) и при этом избежать сотрясения в боевой рубке, корабль мог бы управляться с постов управления, расположенных наверху траверзных 7,5-д орудий и связанных между собой легким стальным мостиком, пересекающим палубу от одного борта к другому. Однако это не значит, что эффективная защита боевой рубки от воздействия дульных газов от траверзных орудий недостижима». Также отмечено принцем Луисом:

«На большинстве французских кораблей и наших новейших линкорах и крейсерах стрельба прямо по носу и по корме ограничена тем, что линия огня практически не может пересечь диаметральную плоскость в носу и корме. Следовательно, в случае погони, даже при курсе прямо по носу, малейшее отклонение от курса закроет каждое из орудий, расположенных не на миделе. Расположение вооружения, предложенное мистером Гардом, наиболее замечательно именно с этой точки зрения, так как носовые и кормовые башни 7,5-д орудий с каждого борта могут пересекать осевую линию огня, приблизительно на 25 градусов отклоняясь от носовой и кормовой линии – это означает, что и в погоне, и при отступлении реально могут использоваться и кормовые, и носовые орудия»(10 из 16).

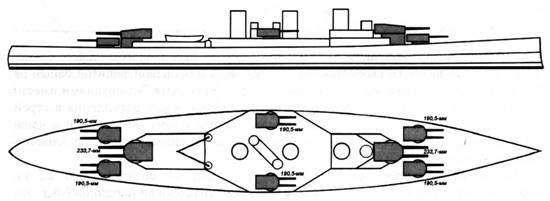

Проект 25-узлового броненосного крейсера с 7,5-д артиллерией

Тип «Шэннон», заложенный в январе 1905 г. почти с такими же размерениями и вооруженный четырьмя спаренными 9,2-д и 10 7,5-д орудиями в одноствольных установке по бортам в середине корабля, был ответом Совета Адмиралтейства на проект Фишера. Расположение одиночных орудий требовало больше веса, и бортовой залп был на одно орудие меньше и теоретически два 7,5-д орудия не могли стрелять по диаметральной плоскости, однако, на флоте спаренные установки не пользовались популярностью, после опыта с такими установками 6-д орудий на крейсерах типа «Каунти» («County»); поэтому появление двухствольных 9,2-д башен было встречено критически.

О.Уайт отвечал за проекты кораблей типов «Кресси» (Cressy»), «Дрэйк» («Drake»), «Каунти» и «Девоншир» («Devonshire»), а Уаттс пришел в Уайтхолл с судостроительной верфи в Элсвике и был известен своим стремлением «устанавливать орудия как можно в большем количестве». После его «Черного Принца» («Black Prince») – крейсерской редакции «Кинга Эдварда VII» – батарея 6-д орудий, расположенная на главной палубе, была в конечном итоге удалена, и ряд башен 9,2-д и 7,5-д орудий вдоль низкого борта с высоким полубаком отличали его «Уорриор» («Warrior») (1904 г.) и «Шэннон» («Shannon») (1905 г.), которые были последними нашими броненосными крейсерами с традиционным расположением орудийных установок.

К концу 1904 г. Адмиралтейство получило сведения, что японцы закладывали два броненосных крейсера нового типа «Цукуба» («Tsukuba») и «Икома» («Ikoma»), главное вооружение которых состояло из четырех 12-д, 12 6-д и 12 4,7-д орудий, броня имела толщину 9-7-4 д, скорость 21уз.

Это был новый тип корабля с исключительными и необычными возможностями – соединение линкора и броненосного крейсера в одном корабле, который конструкторский гений Куниберти уже предвосхитил в итальянских кораблях типа «Регина Елена» («Regina Elena»), заложенных в 1901 г.

Размерения,фт 440 (475) х 75 х 26 = 13 750 (15 750) т

Вооружениечетыре 12-д 12 6-д 12 4,7-д два 14-фн 3 18-д торпедных аппарата (подводных)

Бронирование,д пояс 7-4 казематы на нижней палубе 5 башни и барбеты 7 батарея и казематы 5 боевая рубка 8-6

Механизмыпаровая машина тройного расширения 25 000 инд.с. = 20,5уз запас угля 600/1 900 т.

Скоростьна заводских испытаниях 21 уз.

«Цукуба», водоизмещением 14 000 т, по существу был аналогом нашего броненосца типа «Дункан» со скоростью на 2 уз большей и броневой защитой башен на 2 д меньше, но с таким же стандартом защиты и четырьмя 7-д орудиями вместо 3-д. Оба японских корабля посетили Портсмут вскоре после вступления в строй и оставили о себе очень хорошее впечатление. Однако к тому моменту, когда наши «Инвинсиблы» вступили в строй, их новизна уже затмилась, и они не казались самыми новыми.

Италия имела четыре своих «линкора-крейсера» – со скоростью 22 уз, вооруженных двумя 12-д и 12 8-д орудиями, защищенных броней толщиной 9-8 д. Эти корабли были намного интересней и оригинальней по своей концепции, чем «Цукуба». Особенно в их проекте впечатляло умелое распределение весовых нагрузок, что позволило сократить водоизмещение до 12 500 т. Они находились в составе флота сравнительно не долго (до начала 20-х годов XX столетия) – первым был спущен на воду в 1904 г. «Регина Елена», а последним, в 1907 г.- «Наполи» («Napoli»). Тем не менее, они сыграли свою роль в изменении проекта новых кораблей Фишера.
