Rational Rose функционирует на различных платформах: IBM PC (в среде Windows), Sun SPARC stations (UNIX, Solaris, SunOS), Hewlett-Packard (HP UX), IBM RS/6000 (AIX).

Изучая требования к системе, вы берете за основу запросы пользователей и далее преобразуете их в такую форму, которую ваша команда сможет понять и реализовать. На основе этих требований вы генерируете код. Формально преобразуя требования в код, вы гарантируете их соответствие друг другу, а также возможность в любой момент вернуться от кода к породившим его требованиям. Этот процесс называется моделированием. Моделирование позволяет проследить путь от запросов пользователей к требованиям модели и затем к коду и обратно, не теряя при этом своих наработок.

Визуальным моделированием называют процесс графического представления модели с помощью некоторого стандартного набора графических элементов. Наличие стандарта жизненно необходимо для реализации одного из преимуществ визуального моделирования — коммуникации. Общение между пользователями, разработчиками, аналитиками, тестировщиками, менеджерами и всеми остальными участниками проекта является основной целью графического визуального моделирования.

Созданные модели представляются всем заинтересованным сторонам, которые могут извлечь из них ценную информацию. Например, глядя на модель, пользователи визуализируют свое взаимодействие с системой. Аналитики увидят взаимодействие между объектами модели. Разработчики поймут, какие объекты нужно создать и что эти объекты должны делать. Тестировщики визуализируют взаимодействие между объектами, что позволит им построить тесты. Менеджеры увидят как всю систему в целом, так и взаимодействие ее частей. Наконец, руководители информационной службы, глядя на высокоуровневые модели, поймут, как взаимодействуют друг с другом системы в их организации. Таким образом, визуальные модели предоставляют мощный инструмент, позволяющий показать разрабатываемую систему всем заинтересованным сторонам.

UML позволяет создавать несколько типов визуальных диаграмм:

• диаграммы вариантов использования;

• диаграммы последовательности;

• кооперативные диаграммы;

• диаграммы классов;

• диаграммы состояний;

• диаграммы компонент;

• диаграммы размещения.

Диаграммы иллюстрируют различные аспекты системы. Например, кооперативная диаграмма показывает, как должны взаимодействовать объекты, чтобы реализовать некоторую функциональность системы. У каждой диаграммы есть своя цель.

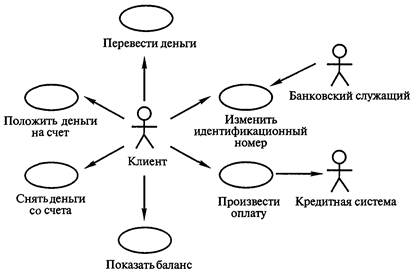

Диаграммы вариантов использования отображают взаимодействие между вариантами использования, представляющими функции системы, и действующими лицами, представляющими людей или системы, получающие или передающие информацию в данную систему. Пример диаграммы вариантов использования для банковского автомата (ATM) показан на рис. 10.1.

Рис. 10.1. Диаграмма вариантов использования

На диаграмме представлено взаимодействие между вариантами использования и действующими лицами. Она отражает требования к системе с точки зрения пользователя. Таким образом, варианты использования — это функции, выполняемые системой, а действующие лица — это заинтересованные лица по отношению к создаваемой системе. Диаграммы показывают, какие действующие лица инициируют варианты использования. Из них также видно, когда действующее лицо получает информацию от варианта использования. В сущности диаграмма вариантов использования может иллюстрировать требования к системе. В нашем примере клиент банка инициирует различные варианты использования: "Снять деньги со счета", "Перевести деньги", "Положить деньги на счет", "Показать баланс", "Изменить идентификационный номер", "Произвести оплату". Банковский служащий может инициировать вариант использования "Изменить идентификационный номер". От варианта использования "Произвести оплату" идет стрелка к Кредитной системе. Действующими лицами могут быть и внешние системы, в данном случае Кредитная система показана именно как действующее лицо — она является внешней для системы ATM. Стрелка, направленная от варианта использования к действующему лицу, показывает, что вариант использования предоставляет некоторую информацию действующему лицу. В данном случае вариант использования "Произвести оплату" предоставляет Кредитной системе информацию об оплате по кредитной карточке.

Из диаграмм вариантов использования можно получить довольно много информации о системе. Этот тип диаграмм описывает общую функциональность системы. Пользователи, менеджеры проектов, аналитики, разработчики, специалисты по контролю качества и все, кого интересует система в целом, могут, изучая диаграммы вариантов использования, понять, что система должна делать.

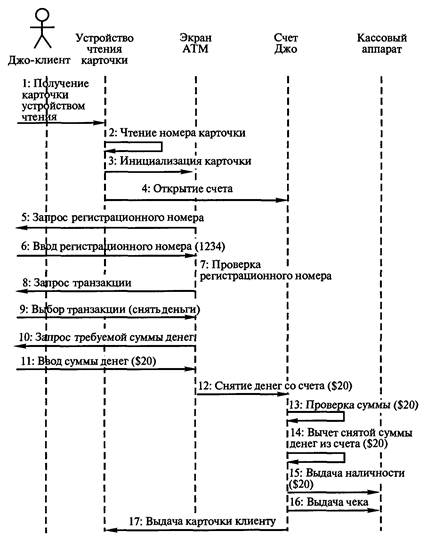

Диаграммы последовательности отражают поток событий, происходящих в рамках варианта использования. Например, вариант использования "Снять деньги" предусматривает несколько возможных последовательностей: снятие денег, попытка снять деньги при отсутствии их достаточного количества на счету, попытка снять деньги по неправильному идентификационному номеру и некоторые другие. Нормальный сценарий снятия $20 со счета (при отсутствии таких проблем, как неправильный идентификационный номер или недостаток денег на счету) показан на рис. 10.2.

Рис 10.2. Диаграмма последовательности снятия клиентом Джо $20 со счета

В верхней части диаграммы показаны все действующие лица и объекты, требуемые системе для выполнения варианта использования "Снять деньги". Стрелки соответствуют сообщениям, передаваемым между действующим лицом и объектом или между объектами для выполнения требуемых функций. Следует отметить также, что на диаграмме последовательности показаны именно объекты, а не классы. Классы представляют собой типы объектов. Объекты конкретны; вместо класса Клиент на диаграмме последовательности представлен конкретный клиент Джо.

Вариант использования начинается, когда клиент вставляет свою карточку в устройство для чтения — этот объект показан в прямоугольнике в верхней части диаграммы. Он считывает номер карточки, открывает объект "счет Джо" и инициализирует экран ATM. Экран запрашивает у Джо его регистрационный номер. Клиент вводит число 1234. Экран проверяет номер у объекта "счет Джо" и обнаруживает, что он правильный. Затем экран предоставляет Джо меню для выбора, и тот выбирает пункт "Снять деньги". Экран запрашивает, сколько он хочет снять, и Джо указывает $20. Экран снимает деньги со счета. При этом он инициирует серию процессов, выполняемых объектом "счет Джо". В то же время осуществляется проверка, что на этом счету лежат, по крайней мере, $20 и из счета вычитается требуемая сумма. Затем кассовый аппарат получает инструкцию "выдать чек и $20 наличными". Наконец, все тот же объект "счет Джо" дает устройству для чтения карточек инструкцию вернуть карточку.
