В результате исследований была выявлена схема иерархии модулей программы, изображенная на рис. 7.3–7.5. Расшифровка обозначений схемы иерархии представлена в табл. 7.1.

Рис. 7.3. Фрагмент схемы иерархии основных модулей программы

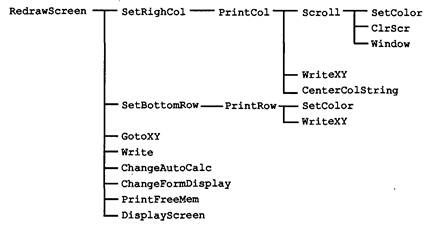

Рис. 7.4. Схема иерархии модуля RedrawScreen

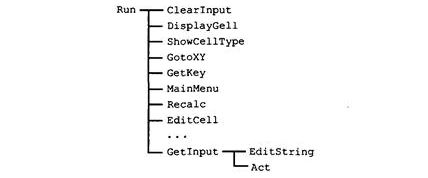

Рис. 7.5. Сокращенная схема иерархии модуля Run

Таблица 7.1

Расшифровка обозначений схемы иерархии

Рассмотрим функциональное описание основного ядра программы. В файле mcutil.pas исполняется рудиментарный, оставшийся от прежних разработок код:

В файле mcdisplay.pas последовательно выполняются подпрограммы: InitDisplay, GetSetCursor, Window, EGAInsalled.

Процедура InitDisplay инициализирует видеокарту на работу в режиме 80 25 при помощи вызова прерывания 10h и вызовом процедуры InitColorTable инициализирует массив пересчета цветов для монохромного монитора. Последний массив используется при вызовах процедуры SetColor.

Процедура GetSetCursor при помощи процедуры GetCursor считывает толщину курсора в переменную OldCursor и при помощи процедуры SetCursor устанавливает новую толщину курсора (NOCURSOR).

Процедура Window определяет окно на экране дисплея для размещения информации всей таблицы. Далее начинает выполняться код главной программы Mcalc.

Присваиванием CheckBreak:= False запрещается использование клавиши <Ctrl+Break> немедленного завершения программы.

Вывод начальной заставки осуществляется следующими вызовами подпрограмм. Процедурами SetColor и ClrScr производится очистка окна программы. Двойным вызовом процедур SetColor и WriteXY выводятся две строки начальной заставки. Несмотря на отсутствие курсора, отрабатывается рудиментарный вызов "сокрытия" курсора GotoXY(80,25). При помощи функции GetKey осуществляется ожидание нажатия пользователем любой клавиши.

Процедурами SetColor и ClrScr производится очистка окна программы.

Вызовом процедуры InitVars инициализируются значения основных переменных программы. Массивы инициализируются значениями по умолчанию вызова процедуры FillChar.

Присваиванием Changed:= False указывается факт неизменности информации клеток таблицы после момента инициализации переменных для запрещения срабатывания автосохранения.

Вызовом процедуры RedrawScreen производится отображение на экране всей информации таблицы.

Если значение ParamCount = 1, то в командной строке MS DOS вызова программы было указано имя файла таблицы. В этом случае выполняется процедура LoadSheet, которая загружает информацию таблицы из файла с именем файла, полученном при помощи вызова функции ParamStr.

Наконец, отрабатывает "лишний" вызов Clearlnput, который дублируется в начале последующей процедуры Run, содержащей главный цикл программы.

При завершении выполнения программы последовательно производится установка цвета экрана, вызовом TextMode переводится экран в текстовый режим, запомненный в переменной OldMode, и, наконец, вызовом SetCursor восстанавливается толщина курсора, запомненная в переменной OldCursor.

Работа процедуры RedrawScreen заключается в последовательном выводе на экран информации:

• процедурой SetRightCol выводится на экран строка с наименованиями столбцов таблицы;

• процедурой SetBottomRow выводится на экран колонка с номерами строк таблицы;

• процедурами GotoXY и Write выводятся надписи в верхней строке экрана, хотя имеется более удобная процедура WriteXY;

• выводится число остатка байт памяти;

• процедурой DisplayScreen отображается на экране внутренняя информация таблицы.

Внешний вид программы Mcalc приведен на рис. 7.6.

Работа процедуры Run начинается с установления переменной главного цикла Stop:= False и выполнения процедуры Clearlnput. Главный цикл программы выполняется до изменения значения переменной Stop на True. Такое изменение возможно лишь при выборе пользователем темы меню Quit — завершение работы с программой.

Внутри главного цикла последовательно выполняются следующие действия:

— при помощи процедуры DisplayCell выводится на экран подсвеченная клеточным курсором текущая клетка (клетка А1 на рис. 7.6);
