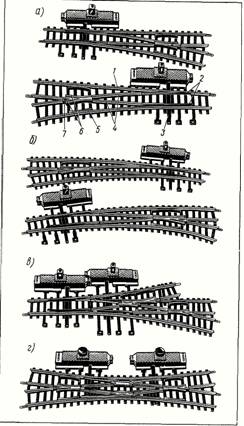

Двойные стрелочные переводы (рис. 48, в) разветвляют основной путь на три направления и состоят из четырёх остряков и трёх крестовин.

Перекрёстный перевод (рис. 48, г) даёт возможность перехода подвижного состава с одного пути на другой в обоих направлениях. Перевод имеет восемь остряков и четыре крестовины — две острые и две тупые. Двойные и перекрёстные переводы устанавливают на станциях в стесненных местах.

Для автоматического привода стрелочных переводов используют электромагнитные импульсные реле, рассчитанные на переменный ток напряжением 16 В. Конструкции электромагнитных реле приведены в главе V.

В местах, где пути пересекаются между собой без перевода подвижного состава с одного пути на другой, устанавливают глухие пересечения (рис. 49) под прямым или острым углом. Такие пересечения состоят из четырёх крестовин с контррельсами и соединительных путей. Крестовины разделены с отходящими рельсовыми нитями и соединительными путями изолирующими вставками.

Рис. 49. Глухое пересечение

Взаимное расположение стрелочных переводов и глухих пересечений образуют соединения путей, называемые съездами. Съезды бывают обыкновенные (рис. 50, а), состоящие из двух одинаковых стрелочных переводов, перекрёстные или двойные (рис. 50, б), представляющие собой сочетание двух стрелочных съездов и глухого пересечения между ними. Путь, на котором последовательно расположены стрелочные переводы, ведущие на параллельные пути, называется стрелочной улицей (рис. 50, в), которая объединяет группы путей одного назначения в парки.

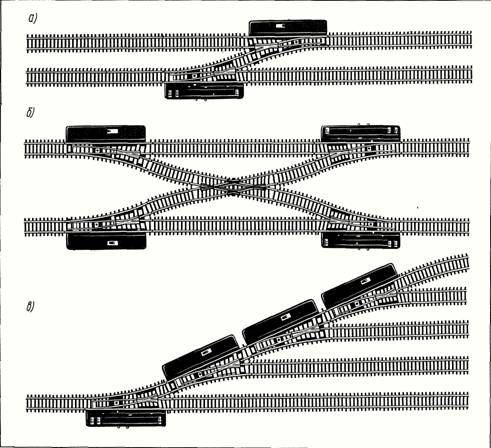

Рис. 50. Соединение путей:

а — обыкновениый съезд; б — перекрёстный съезд; в — стрелочная улица

Стрелочные переводы и пересечения можно изготовить в домашних условиях, используя готовые рельсы. Их изготовление может потребоваться при постройке макета, когда возникает необходимость установки нестандартного стрелочного перевода. Параметры элементов стрелочного перевода принимают в соответствии с нормами NEM 124, 127 и 310.

В качестве примера рассмотрим изготовление макета правостороннего стрелочного перевода для колеи 16,5 мм, с углом крестовины 15° и отклонением бокового пути по кривой радиусом 600 мм (рис. 51, а). Прежде всего из органического стекла, фанеры или аргиллита толщиной 5 мм вырезают основание балластной призмы стрелочного перевода (рис. 51, б), боковые грани стачивают под углом 60°, на основании вычерчивают оси путей и расположение шпал. Из органического стекла или полистирола толщиной 2 мм резаком нарезают полоски шириной 3 мм и обрезают их по длине шпал (рис. 51, в). Шпалы наклеивают на основание и согласно чертежу в них сверлят отверстия диаметром 1 мм для крепления рельсов. Затем шпалы окрашивают чёрной краской и создают имитацию балластной призмы, наклеивая на основание измельченную пробку. После высыхания клея удаляют частицы пробки с поверхности шпал и очищают пространство между третьей и четвертой шпалами для переводной тяги.

Рис. 51. Самодельный стрелочный перевод:

а — общий вид; б — основание (балластная призма); в — шпалы; г — детали перевода; 1, 2 — рамные рельсы; 3, 4 — остряки; 5 — крестовина; 6 — острие; 7 — усовики; 8 — контррельсы; д — корневое крепление и соединение с переводной тягой; е — крепление деталей перевода к шпалам

Рамные рельсы, остряки, выполняемые в одно целое с соединительными путями, усовики и контррельсы делают из готовых прямых рельсов, изгибая их в соответствии с чертежом по шаблонам. Контррельсы также можно изготовить из металлической или пластмассовой пластины размером 23 X 3 X 1,5 мм. У остряков стачивают сторону, прилегающую к рамному рельсу, — острие, а в подошве рамных рельсов делают соответствующие вырезы для плотного прилегания остряка. В конце острия и в корне к острякам припаивают пластины с отверстиями, служащие для шарнирного соединения с переводной тягой и корневого крепления (рис. 51, д). Сердечник крестовины собирают из двух обточенных отрезков рельсов, соединяя их пайкой.

При изготовлении усовиков и контррельсов, чтобы получить чёткую линию изгиба, с внутренней стороны изгиба узким надфилем делают пропилы на половину ширины рельса. Детали стрелочного перевода, изготовленные из рельсов, крепят к шпалам при помощи скобок, изготовленных из проволоки диаметром 0,5 мм. В рельсах со стороны подошвы делают пропилы на 1/3 высоты рельса, в которые вставляют скобки и припаивают (рис. 51, е). Скобки вставляют в отверстия, просверленные в шпалах, и загибают с нижней стороны основания. После сборки стрелочного перевода переводную тягу соединяют со стрелочным приводом. Для большего соответствия оригиналу электромагнитный привод можно разместить на нижней стороне подмакетника, а снаружи сделать макет ручного стрелочного переводного механизма. Описание конструкции электромагнитных приводов для стрелочных переводов приведено в главе V.

Ручной стрелочный переводной механизм (рис. 52, а) состоит из станины, рычага переводного механизма и балансирного рычага с балансиром. На станине устанавливают стойку со стрелочным фонарем или стрелочным указателем (рис. 52, б, в), который при переводе остряков поворачивается на 90° и служит для определения положения стрелочного перевода. Макет ручного переводного механизма может быть не действующим — декоративным, его детали изготавливают из пластмассы и металла. Станину, рычаги и балансир окрашивают чёрной краской.
