На выбор локомотивного депо для макета железной дороги прежде всего влияют общая тематика и габариты макета. Если на макете для тяги поездов намечается использовать модели паровозов, то наиболее интересно изготовить макет веерного депо с поворотным кругом (рис. 114). Однако для макета такого депо нужна большая площадь (в масштабе 1:87 не менее 1,5 м2), что не всегда возможно при постройке макета в домашних условиях. При ограниченных габаритах макета лучше выбрать прямоугольное депо.

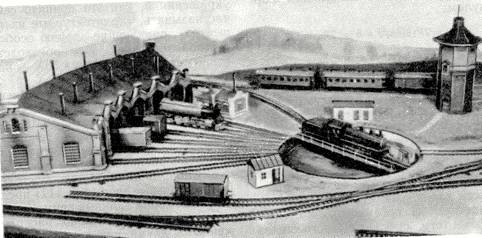

Рис. 114. Макет веерного паровозного депо с поворотным кругом

Геометрическая форма локомотивного депо веерного типа показана на рис. 115. Всё здание состоит из секций, в каждой из которых расположено стойло для локомотива. Эти секции представляют собой части секторов, ограниченных хордами. Центром окружностей, образующих наружную и внутреннюю стены здания, является центр поворотного круга. Разность радиусов, образующих окружности R1 и R2, а также диаметр поворотного круга должны соответствовать длине наибольшего локомотива, устанавливаемого в стойле. Чтобы уменьшить площадь, занимаемую макетом, обычно уменьшают радиусы R1 и R2, по которым строят наружную и внутреннюю стены веерного депо, и приближают здание к поворотному кругу, сокращая отрезки пути между поворотным кругом и стеной здания. Число стойл в макете веерного депо также зависит от габаритов макета железной дороги и, как правило, бывает в пределах от 4 до 10. При постройке железных дорог в конце прошлого столетия часто за основу принимались веерные депо на 5 — 6 стойл, затем по мере увеличения эксплуатационного парка паровозов к этим зданиям пристраивали дополнительные стойла. Большие основные веерные депо имели 20 и более стойл. При числе стойл в депо менее 4 вместо поворотного круга делали стрелочные въезды. Это следует учесть при конструировании макета, так как макет депо на 2 — 3 стойла с поворотным кругом не будет соответствовать действительности. Длину стойла l принимают в 1,2 раза больше длины наибольшего локомотива, а длина а внутренней и b наружной стен стойла депо определяют по следующим формулам:

a = 2 R1 sin( / 2 ) и b = 2 R2 sin( / 2 )

где — угол между осями двух соседних путей веера.

Рис. 115. Геометрическая форма здания веерного депо

Веерные депо строили, как правило, из кирпича, поэтому в качестве материала для макета используют органическое стекло. На заготовках стен воспроизводят внешний вид материала натурного образца. При сборке здания с внутренней стороны склеиваемых стен для большей прочности каркаса на стыки наклеивают пластины из органического стекла. Кроме того, из органического стекла толщиной 5 — 8 мм можно изготовить верхнее и нижнее основания, точно повторяющие форму здания в плане, скрепить их между собой и на этот каркас наклеивать стены здания. После сборки каркаса на стены наклеивают карнизы, контрфорсы, фундаменты, другие архитектурные детали, выполняют оформление проёмов окон и ворот.

Для въезда локомотивов в здание по внутренней стене устраивали деповские ворота. Их размеры на макете должны обеспечивать свободный проход модели локомотива, поэтому определяют с учётом габарита, установленного нормой NEM 102. Для отвода дыма от паровозов, стоящих в стойлах депо, на кровле здания, против того места, где находится труба паровоза, устанавливали круглые дымовытяжные трубы. Часто к веерному зданию депо пристраивали одно- или двухэтажные здания, в которых размещались мастерские, лаборатория, контора депо и бытовые помещения. На рис. 116 показано веерное паровозное депо постройки 1890 — 1910 гг. На рисунке видны характерные для тех лет детали, украшения и, как это принято сейчас называть, «архитектурные излишества», придающие зданию особое своеобразие, присущее производственным постройкам конца XIX — начала XX веков.

Рис. 116. Веерное паровозное депо бывшей Рязано-Уральской дороги

Другим, широко распространенным на сети русских железных дорог типом локомотивного здания являлись прямоугольные паровозные депо. Депо этого типа получили наибольшее распространение на дорогах Сибири и Дальнего Востока. Прямоугольные депо (рис. 117) представляют собой длинные прямоугольные здания с продольно расположенными двумя или тремя путями, на которых один за другим устанавливались паровозы. Мастерские пристраивали к одной из боковых стен. Прямоугольные депо строили тупиковыми или со сквозными путями. Длина здания обычно допускала постановку двух, реже одного паровоза. При больших объёмах эксплуатационной работы, требующих одновременной постановки в депо большого количества паровозов, необходимо было строить несколько таких зданий, поэтому естественным развитием типов депо, которые сочетали бы в себе положительные качества веерных и прямоугольных депо, явилось создание депо ступенчатого типа, в котором прямоугольные здания располагали по диагонали относительно друг друга так, что концы смежных зданий заходили друг за друга по продольному направлению для образования технологических проходов. Депо такого типа почти полностью сохранились и после незначительной реконструкции были приспособлены для эксплуатации тепловозов и электровозов. Здания прямоугольных и ступенчатых депо, построенные в конце прошлого и начале этого века, имеют много общего с веерными депо, построенными в тот же период, — конструктивное исполнение стен, кирпичной кладки, архитектурные детали, ворота, окна, дымовытяжные трубы и др. На макете железной дороги часто воспроизводят прямоугольные депо; они значительно проще в изготовлении и требуют меньшей площади, чем веерные депо. Ступенчатые депо изготавливают реже, только для больших макетов.

Рис. 117. Прямоугольное паровозное депо

Современные здания локомотивных депо строят прямоугольной или ступенчатой формы из унифицированных блоков (рис. 118). Изготовление макета такого депо значительно проще и потребует меньших затрат времени по сравнению с макетами старотипных зданий. На заготовках стен современного депо не требуется имитировать кирпичную кладку — сходство с материалом оригинала можно достичь за счёт подбора соответствующей окраски, на здании отсутствуют архитектурные украшения, поэтому постройку такого макета можно рекомендовать начинающему моделисту.

Рис. 118. Тепловозное депо

Все сооружения локомотивного хозяйства располагают на территории станции в определённом порядке, обеспечивающем наиболее прямое следование локомотива при выполнении экипировочных операций — снабжение песком, смазочными материалами, топливом, водой, наружной обмывки, осмотра, а при необходимости и поворота локомотива. Для экипировки локомотива служат специальные устройства, которые располагают на территории локомотивного депо или на приёмо-отправочных путях станций. Экипировочные устройства, как и всё железнодорожное хозяйство, за время своего существования неоднократно подвергались коренной реконструкции. Поэтому при постройке макета важно правильно выбрать типы экипировочных устройств, соответствующие периоду времени, отображённому на макете, и моделям локомотивов, действующих на нём.

Конструкции устройств для снабжения топливом зависят от типа локомотива и вида топлива. Для загрузки угля в тендер паровоза применялось много различных устройств, поэтому рассмотрим наиболее характерные из них. Простейшее устройство для подачи угля — журавль (рис. 119), смонтированный на опоре стояка гидроколонны, имело большое распространение на железных дорогах дореволюционной России. Изготовить такой макет можно из проволоки, металлических или пластмассовых заготовок. С введением мощных паровозов, берущих в тендер большой запас угля, потребовалась механизация погрузки топлива. В довоенный период в крупных паровозных депо были установлены углеподающие эстакады, на которых процесс загрузки был полностью механизирован. Макеты эстакад воспроизводят довольно редко, так как это сооружение имеет большие размеры, что ограничивает его применение на небольших макетах в условиях домашнего моделизма. Описание конструкций углеподающих эстакад можно найти в специальной литературе. Кроме эстакад, на железных дорогах СССР получил распространение кустовой бункер (рис. 120), макет которого можно изготовить, спаяв его поддерживающие конструкции из проволоки или уголков, а сам бункер — из тонкого металлического листа толщиной 0,3 — 0,5 мм. Макет кустового бункера также можно склеить из тонких пластмассовых заготовок. После сборки и окраски макета бункер нужно заполнить мелкодробленым углем на 2/3 его ёмкости, скрепив угольную крошку клеем. Количество таких бункеров на экипировочных путях может быть различным и зависит от размеров депо. Кустовые бункера загружали грейферными кранами на железнодорожном ходу. Этими кранами уголь иногда загружали непосредственно в тендер паровоза. В районе локомотивных депо устраивают склады топлива, уголь на них хранят, уложенным в штабеля. На макете штабель угля можно показать следующим способом: из дерева делают бруски трапециевидного сечения с углом откосов 45—60°, поверхность их покрывают слоем клея и присыпают мелкодробленым углем. Размеры штабеля угля на макете принимают условно, соизмеримо с размерами площади, отводимой под депо.
