На самом деле следует отчетливо понимать и принимать печальный факт, что не каждый кусок металла с узором действительно хорош, а уж тем более заслуживает легендарного ярлыка. Практически любой из нас в состоянии произвести кузнечную сварку железа хоть в домашних условиях. Для этого не нужна чадная кузня с огнедышащим горном и потными молотобойцами. Моделирование процесса потребует обыкновенного молотка и небольшой наковаленки, на каких бытовые умельцы выравнивают проволоку. Возьмите пару гвоздей, раскалите их каким угодно способом посильнее, где-то до желтого свечения, наложив один на другой, присыпьте стык толченым стеклом или мелким песком, и нанесите несколько сильных ударов. С большой вероятностью ваши гвозди окажутся крепко сваренными один с другим. Песок или стекло в данном случае сыграют роль флюса, растворяющего поверхностную пленку окислов и защищающего обнаженный металл от атмосферного кислорода. Железо взаимно диффундирует в зоне контакта, образуя единое целое.

Но - насколько это просто на словах или с маленькими гвоздями, настолько сложно, стоит лишь взять в руки более или менее весомые куски металла. Суть в том, что мягкое, лишенное углерода железо сваривается охотно и без проблем. На этом основаны приемы художественной ковки решеток, оград, перил и прочего скобяного товара. С ростом же процентного содержания углерода, то есть по мере превращения нашего железа во все более качественную сталь, вероятность получения приемлемого сварочного стыка стремительно уменьшается. Для того чтобы сварить два куска стали типа У10 от вас потребуется солидный практический опыт, не считая знания тонкостей применения флюсов. Да и сам молот должен быть большим и тяжелым, иначе сварка не состоится. Поэтому, если в вашем распоряжении нет мощного пневматического оборудования, то придется разыскать и нанять молотобойца, роль которого - наносить сокрушительные удары пудовой кувалдой точно в то место, какое вы укажете касанием своего ручника. Однако все это безжизненная схема - наподобие той, что могла бы пояснять искусство художественной вышивки в виде совета взять ниток разных цветов, иголки, холст - и шить в свое удовольствие.

Что же мы имеем? Сваривать простое железо легко, но бесполезно. Сваривать сталь полезно, но трудно, иначе слоистый дамаск не ценился бы так высоко даже во времена, когда профессия кузнеца являлась привычно массовой. До того как тронуться дальше, попытаемся четче сформулировать сам предмет разговора, потому что путаницы в определениях на сегодняшний день хватает.

Итак - булат и сварочный Дамаск являются абсолютно разными вещами. Первый представляет собой сверхвысокоуглеродистую сталь с априори заложенными феноменальными свойствами, о чем рассказано выше, и именно предельно большое содержание углерода обусловливает сие чудо. В то же время сварочный Дамаск есть самая обыкновенная, хотя и высокоуглеродистая, сталь с содержанием последнего не выше 1,2-1,3%. Всеми своими замечательными механическими характеристиками, порой приближающимися к соответствующим показателям для булата, Дамаск обязан искусству кузнеца. Технология его получения удивительно проста на бумаге, но почему-то имена мастеров, способных ковать хороший сварочный дамаск, всегда были известны наперечет, и так оно остается по сей день.

Нужно взять несколько полос металла с различным содержанием углерода - в идеале это будет абсолютно чистое, мягкое, белое железо и сталь типа У13. Сложить их через раз в стопку, перевязать оную проволокой, чтобы не развалилась в горне, нагреть, посыпать флюсом и ковать. Многих современных энтузиастов подвело как раз то, что вместо традиционного горна они используют такие удобные, такие мощные и чистые газовые и электрические печи. Увы, при нагревании в печи в окружении атмосферного воздуха несчастный углерод выгорает стремительно и безвозвратно, превращая крепкую сталь в плохонькое железо.

В то же время добрый старый горн предоставляет опытному мастеру богатую палитру возможностей. Если уголь горит по всей толще, а дутье, как полагается, подведено снизу, то в нижних слоях происходит то самое выгорание углерода, в верхних же, наоборот, раскаленный металл науглероживается. Этим издревле пользовались поколения и поколения кузнецов, только таким способом и получая качественную сталь. Например, известны примеры выделки клинков из старых подков. Вязкое железо науглероживалось в горне, притом углеродом насыщался лишь верхний его слой, а середина оставалась тягучей. Если несколько таких заготовок сварить в полосу, отбить и оттянуть ее должным образом, то получался настоящий дамаск превосходных характеристик и рисунка. Роль железных прослоек в данном случае играла нетронутая сердцевина.

Чередуя сталь и железо, мы также получаем гармонию вязкости и твердости, где каждый отдельный слой, хотя и соединен намертво с окружающими, работает немножко сам по себе, поэтому распространение трещин происходит не настолько свободно, как в однородной среде. И потом - проковывая полосу множество раз, сгибая и складывая ее то так, то эдак, мы нивелируем возможные неравномерности структуры, одновременно уплотняя ее, словно вбивая саму в себя. Излишне уточнять, что плотный и мелкозернистый металл работает гораздо лучше, нежели обычный. Тончайший лист стали и треснул бы - да железо не велит, вялый слой железа и согнулся бы, да сталь не пускает. Так они и трудятся в паре, дополняя одно другим, а вы можете лихо рубиться клинком не на жизнь, а на смерть, будучи уверены, что он не подведет.

Причуды и каверзы упрямого металла нарастают экспоненциально по мере роста размеров поковки, так как здесь становится важным не просто соединить много слоев в одно целое, но обеспечить совершенную равномерность сечения по длине предполагаемого клинка. Задача еще более усложняется относительно малой толщиной изделия, поскольку при этом труднее нагреть до одинаковой температуры все его участки, а также сохранить накал на то исчезающе короткое время, пока вы орудуете молотом.

С тонкими полосами вообще сплошные проблемы - то они перегреваются и подгорают, то остывают быстрее, чем успеваешь всласть пройтись по ним, и так далее. Нужно также мастерски и в строго определенные моменты присыпать заготовку флюсом, иначе вас подстерегает так называемый непровар», когда смежные слои лишь плотно прижаты друг к другу, но отнюдь не сварены воедино. А это неустранимый брак. Даже легендарные японские дедушки порой попадают впросак, что выясняется, к сожалению, уже после закалки и предварительной шлифовки почти готового клинка.

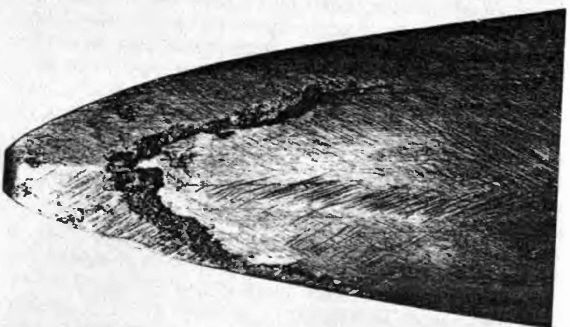

Острие старинного немецкого меча, сваренного из трех частей, как раз и пострадало от типичного непровара. Отчетливо видно, что внешняя полоса не соединилась с внутренней в довольно ответственном месте:

Непровар– специфический паразит, присущий сугубо слоистым поковкам. Вероятность нарваться на него возрастает с ростом числа слоев и длины детали, причем последний фактор представляется значимым, так как, оттягивая протяженную полосу, можно пропустить единственный удар в то или иное место (или нанести его с недостаточной силой) - и непровар тут как тут. На коротких же клинках зоны действия бойка кувалды почти автоматически перекрывают друг друга.
