В таблице 3.51 указан допустимый ток нагрузки линий 110 и 220 кВ, проложенных в воздухе кабелями МВДТ.

При прокладке в воздухе влияние параллельных линий высокого давления не учитывалось.

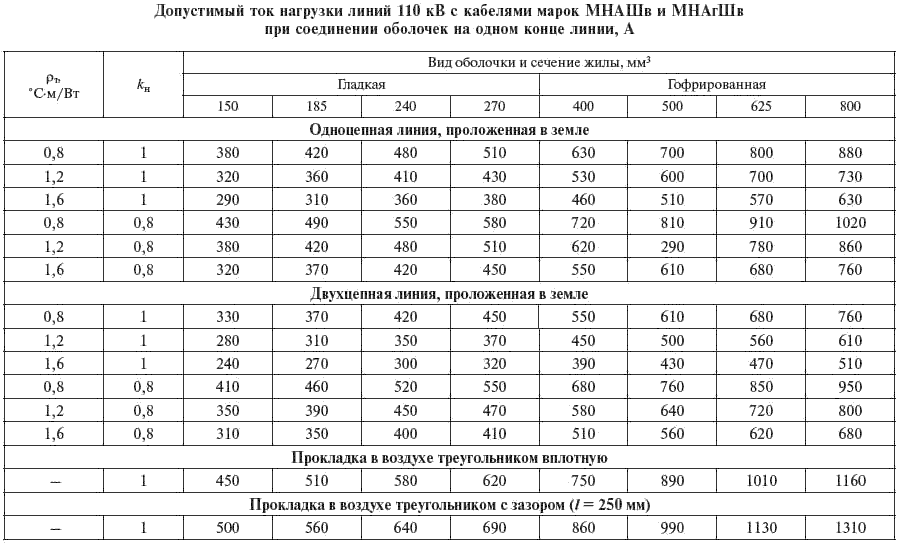

Таблица 3.45

Таблица 3.46

Таблица 3.47

Таблица 3.48

< image l:href="#"/>

Таблица 3.49

Таблица 3.50

Таблица 3.51

Для маслонаполненных КЛ 110–220 кВ разрешается перегрузка до повышения температуры жилы не более чем на 10 °C выше нормированной заводом. При этом длительность непрерывной перегрузки не должна превышать 100 ч, а суммарная — 500 ч в год. Этим условиям примерно соответствуют кратности перегрузок, указанные в табл. 3.52.

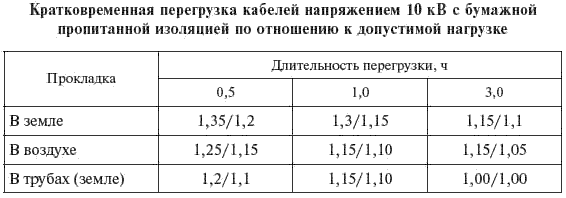

Таблица 3.52

Кабель 110 кВ с пластмассовой изоляцией при заполнении суточного графика нагрузки 0,8 допускает перегрузку в 1,2 раза.

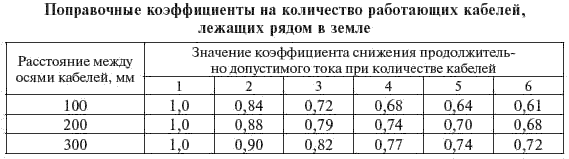

При прокладке нескольких кабелей в земле, а также в трубах продолжительно допустимые мощности (токи) должны быть уменьшены путем введения соответствующих коэффициентов (табл. 3.53).

Для кабелей, проложенных в земле, продолжительно допустимые мощности (токи) приняты из расчета, что удельное тепловое сопротивление земли составляет 1,2 мК /Вт. Если сопротивление отличается от указанного, следует применять поправочные коэффициенты по табл. 3.54.

Таблица 3.53

Таблица 3.54

Удельные емкостные токи однофазного замыкания на землю кабелей 6-35 кВ с бумажной изоляцией и вязкой пропиткой приведены в табл. 3.55.

Таблица 3.55

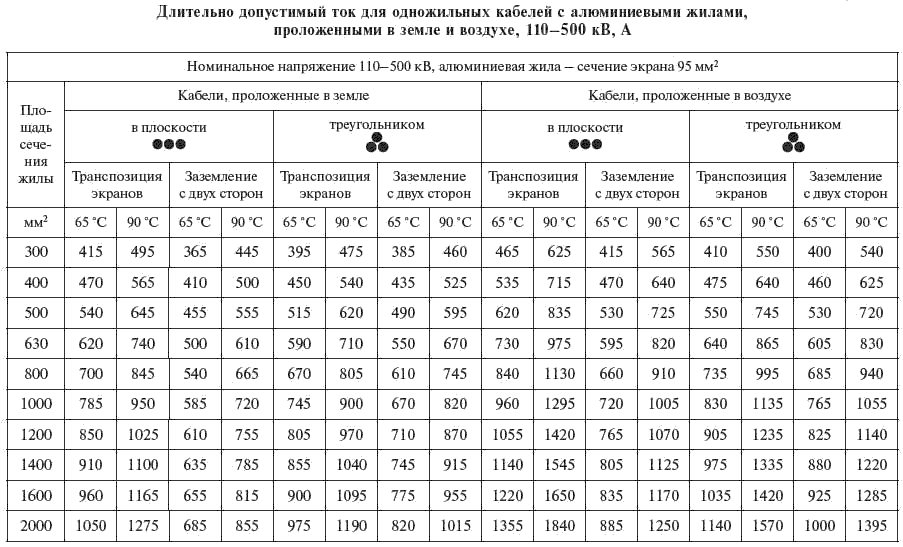

Технические параметры кабелей 10–70 кВ и 110–500 кВ с пластмассовой изоляцией фирмы «АВВ» приведены в табл. 3.56-3.68 В табл. 3.56-3.59 приведены длительно допустимые токи для одножильных кабелей с пластмассовой изоляцией 10–70 кВ и 110500 кВ, проложенных в земле и воздухе.

Таблица 3.56

Таблица 3.57

Таблица 3.58

Таблица 3.59

Поправочные коэффициенты для одножильных кабелей с пластмассовой изоляцией приведены в табл. 3.60-3.68

Поправочный коэффициент на сечение экрана применяется к одножильным кабелям, проложенным треугольником при заземлении экранов с двух сторон. Поправочный коэффициент на сечение экрана при заземлении с одной стороны или при транспозиции экранов не применяется. Поправочный коэффициент к таблицам 3.56 и 3.57 приведен в табл. 3.60

Таблица 3.60

Поправочный коэффициент к таблицам 3.58 и 3.59 приведен в табл. 3.61.

Таблица 3.61

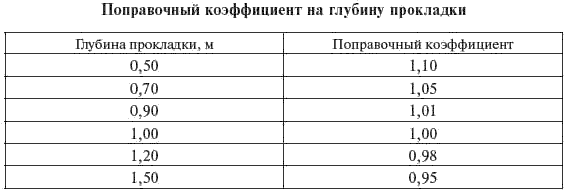

В табл. 3.62-3.68 приведены поправочные коэффициенты: при прокладке кабелей в земле на глубину прокладки (табл. 3.62), на температуру грунта (табл. 3.63), на термическое удельное сопротивление грунта (табл. 3.64), на межфазное расстояние (табл. 3.65,

Таблица 3.62

Таблица 3.63

Таблица 3.64

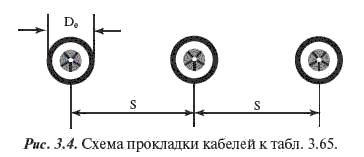

Таблица 3.65

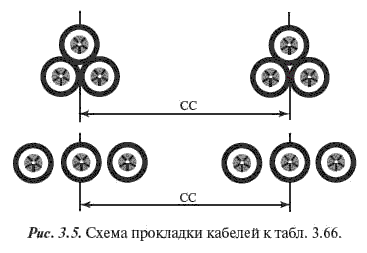

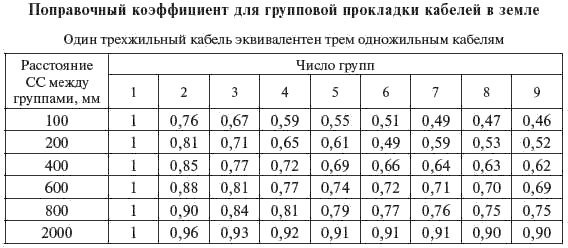

Таблица 3.66

Таблица 3.67

Поправочный коэффициент на кабели, проложенные в воздухе, приведен в табл. 3.68.

Таблица 3.68

Кабель с СПЭ-изоляцией может подвергаться перегрузкам с температурой свыше 90 °C, но как можно реже; при этом температура жилы может достигать 105 °C. Отдельные аварийные перегрузки не нанесут значительных повреждений кабелю. Тем не менее частота и длительность таких перегрузок должны быть сведены к минимуму.
