до 20 кВ — 10 м;

35 кВ — 15 м;

110 кВ — 20 м;

150, 220 кВ — 25 м;

330, 500 кВ — 30 м;

750 кВ — 40 м.

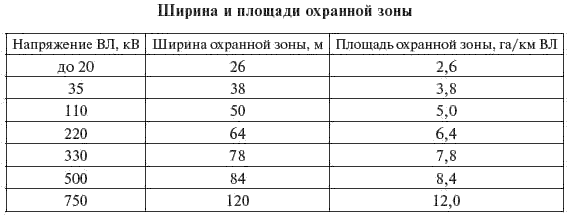

С учетом этих расстояний и применяемых конструкций ВЛ охранные зоны характеризуются данными табл. 4.9.

Таблица 4.9

Входящие в охранные зоны земельные участки не изымаются у землепользователей и используются ими для проведения сельскохозяйственных и иных работ с соблюдением установленных требований. Соблюдение этих требований, практически не ограничивая сельскохозяйственное землепользование, создает определенные неудобства (ограничения в обработке земли механизмами, запрет полива сельскохозяйственных культур и др.).

При необходимости определения ширины коридора ВЛ на подходах к электростанциям и ПС рекомендуется пользоваться данными табл. 3.3.

При выборе трассы ВЛ в городских условиях ширина коридора для ВЛ 110 кВ составляет 20 м.

Для прохождения ВЛ по лесным массивам должны быть прорублены просеки, ширина которых регламентирована в зависимости от напряжения и назначения ВЛ, ценности лесов и высоты основного лесного массива. Для большинства ВЛ напряжением 220 кВ и ниже ширина просеки регламентируется расстоянием 3–5 м от крайнего провода при его максимальном отклонении до кроны деревьев; для ВЛ 330–500 кВ и 750 кВ, проходящих по ценным лесным массивам — аналогично (расстояние 6 м), а в остальных случаях для ВЛ 330–750 кВ ширина просеки принимается равной расстоянию между крайними проводами плюс расстояния, равные высоте основного лесного массива с каждой стороны от крайнего провода.

При определении конструкций ВЛ рекомендуется исходить из нижеследующего. Большинство ВЛ сооружается на железобетонных опорах, на них сооружаются одноцепные ВЛ напряжением до 500 кВ включительно, а также двухцепные ВЛ 35-220 кВ. При этом для ВЛ 35-220 кВ применяются, как правило, одностоечные опоры, для ВЛ 330–500 кВ — двухстоечные. Стальные решетчатые опоры применяются в качестве анкерно-угловых и специальных для всех ВЛ, сооружаемых на железобетонных опорах, для двухцепных ВЛ 330–500 кВ, для одноцепных ВЛ 750 кВ и выше, для ВЛ, сооружаемых в труднодоступных районах, где доставка железобетонных опор на трассу невозможна.

В курортных зонах, на туристических объектах, в местах массового отдыха следует учитывать эстетическое воздействие ВЛ на окружающий ландшафт. Для этого рекомендуется:

естественное экранирование, т. е. прокладка трассы линии таким образом, чтобы скрыть последнюю лесом, холмами или другими естественными экранами;

маскировка (покраска) линии, чтобы сделать ее малозаметной на фоне ландшафта;

применение более эстетичной конструкции опор.

Для ориентировочной оценки размера площадки, необходимой для сооружения ПС, в табл. 4.10 приводятся данные для наиболее распространенных типов ПС.

Таблица 4.10

Размеры площадок для КТП приведены в п. 5.8.

Для закрытых ПС 110/10 кВ с двумя трансформаторами от 16 до 63 МВА и схемой на стороне ВН 110—4 (4Н) или 110—5 (5Н) размер здания следует принимать 30x30 м, а площадки — 45x50 м.

Сооружение открытых ПС в городах ограничивается стесненностью территории, уровнем шума, создаваемого трансформаторами, а также другими градостроительными требованиями.

Допустимое расстояние от открытых ПС (без проведения мероприятий по борьбе с шумом) до различных зданий и городских территорий характеризуется данными табл. 4.11.

Таблица 4.11

Для закрытых ПС минимальные расстояния до жилых и ком — мунально-бытовых зданий по условиям шума могут приниматься равными для трансформаторов до 60 МВА — 30 м, до 125 МВА -50 м, до 200 МВ-А — 70 м.

Назначением расчетов режимов электрических сетей являются: выбор схемы и параметров сети, в т. ч. определение загрузки элементов сети и соответствия их пропускной способности ожидаемым потокам мощности, а также выбор сечений проводов и мощностей трансформаторов;

выбор средств регулирования напряжения, компенсации реактивной мощности и оптимизации потокораспределения;

выявление тенденций изменения потерь мощности и электроэнергии в электрических сетях и разработка мероприятий по их ограничению;

разработка мероприятий по обеспечению устойчивости электроэнергетической системы (ОЭС).

Для указанных целей в схемах развития энергосистем и электрических сетей выполняются расчеты:

установившихся режимов работы;

статической устойчивости (для системообразующей сети ОЭС);

динамической устойчивости (в схемах выдачи мощности электростанций); токов КЗ.

Расчеты выполняются с использованием вычислительной техники и соответствующих программ для ЭВМ.

Расчеты установившихся режимов и статической устойчивости выполняются на основной расчетный срок (5-10 лет), а при необходимости, для решения отдельных вопросов развития сети, также на промежуточные и перспективные этапы.
